Todos nós usamos controles remotos para controlar vários dispositivos domésticos, como TV, AC, sistemas de música, cortinas, etc. questão torna-se bastante difícil para nós.
Este circuito simples de 2 transistores permitirá que você verifique a resposta de qualquer controle remoto e o ajudará a verificar se está ou não funcionando bem ou se precisa ser substituído por um novo.
Na maioria das vezes, uma bateria fraca ou uma conexão de bateria solta se torna o principal problema que faz com que um monofone remoto funcione mal, no entanto, se você tiver uma nova bateria instalada e ainda assim o dispositivo não funcionar com eficiência, talvez esse simples circuito de teste remoto possa ser usado para identificar a falha.
Usando um circuito de dois transistores

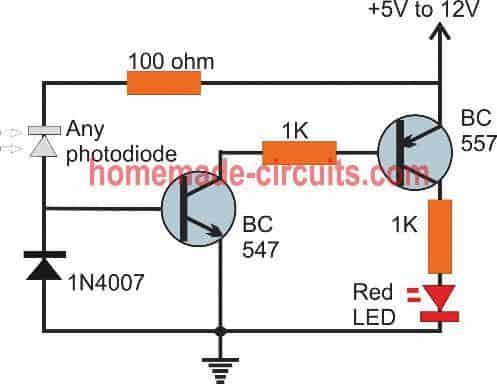

Diagrama de circuito
Videoclipe
Um simples circuito de teste remoto usando apenas 2 transistores pode ser visto na figura acima. O funcionamento do design é auto-explicativo.
Quando o botão do controle remoto é pressionado e apontado para o fotodiodo do circuito, o fotodiodo começa a conduzir e permite que alguns mV passem por ele.
Esses minúsculos sinais elétricos na forma de milivolts atingem a base do NPN BC547, que responde a esses sinais e, por sua vez, começa a conduzir. No entanto, sua amplificação é significativamente baixa nesta fase.
Portanto, outro transistor na forma de BC557 é conectado ao coletor BC547 para aumentar ou aumentar a amplificação a um nível suficiente para iluminar um LED indicador.
Os sinais amplificados do fotodiodo, em última análise, são impulsionados para iluminar o LED vermelho conectado ao coletor do BC557 e à linha de aterramento.
O LED acende e começa a piscar conforme a forma de onda pulsada interna do controle remoto ou o código de sinal programado.
O 1N4007 garante algum grau de filtragem de sinais dispersos e ajuda o LED a permanecer desligado durante as posições de espera.
Ainda assim, você pode encontrar o LED brilhando fracamente se uma luz ambiente incidir no fotodiodo, pois todas as formas de luz branca terão uma certa quantidade de forma de onda infravermelha que pode afetar o desempenho do fotodiodo.
Usando um circuito Opamp

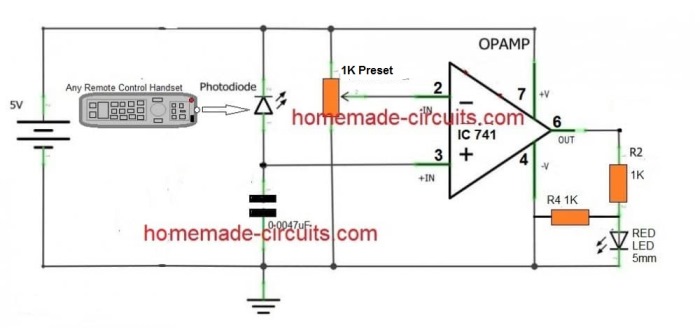

O projeto acima também pode ser experimentado com um circuito opamp conforme mostrado abaixo:
Videoclipe
O testador de controle remoto acima usando um opamp também parece bastante simples.
Um opamp comum 741 é empregado aqui para a detecção. Está configurado como um comparador. Seu pino 2 de entrada inversora é usado como nível de referência e é definido fixando o preset conectado.
O fotodiodo pode ser visto conectado através do pino não inversor nº 3 e da linha positiva.
A predefinição é ajustada de tal forma que, em condições normais, quando nenhum sinal está sendo recebido pelo fotodiodo, o LED no pino 6 permanece desligado.
Isso é realmente muito fácil, basta ligar a energia e começar a ajustar a predefinição para frente e para trás, e defini-la em um ponto em que o LED permaneça desligado.
Em seguida, aponte um controle remoto de TV para o fotodiodo, pressione qualquer um dos botões do controle remoto, você verá instantaneamente o LED piscando em resposta aos sinais IR codificados do controle remoto.
Usando TSOP1738 IC
Os sensores infravermelhos da série TSOP17XX são especialmente projetados para operações de controle remoto IR. Mesmo nossos aparelhos de TV usam este dispositivo versátil e eficiente para detectar e decodificar sinais IR e para executar os comandos necessários.

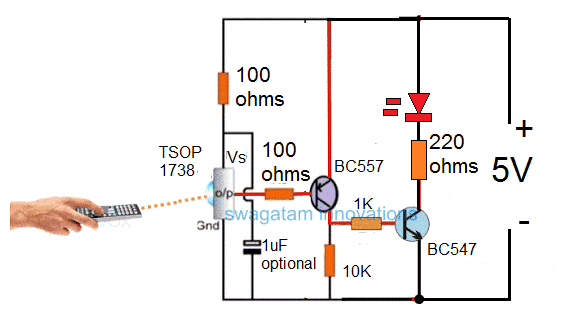

Um simples testador remoto pode ser construído usando o mesmo IC, através do seguinte esquema:
Mais uma vez, o projeto do testador remoto usando um TSOP1738 parece extremamente simples.
O arranjo de conexão do TSOP IC está em sua forma padrão, o resto do circuito é o mais simples possível. Apenas alguns transistores são suficientes para fazer o circuito funcionar da maneira mais versátil.
A grande característica deste circuito é sua imunidade a ruídos e luz ambiente, sem esquecer também da sensibilidade e alcance. O alcance de detecção é realmente incrível, você pode apontar o monofone remoto para uma parede oposta e ainda fazer com que o LED responda com eficiência aos raios IR refletidos.
O objetivo dos circuitos de teste remoto explicados acima é mostrar como um circuito IR simples pode ser usado para ativar um LED em resposta aos raios IR de qualquer sistema de controle remoto IR comum.
O LED pode ser facilmente substituído por um relé para realizar trabalhos mais complexos de acordo com um determinado requisito de aplicação ou conforme a preferência do usuário.
Tem perguntas? Você pode apresentá-los como comentários abaixo, todas as suas dúvidas serão abordadas o mais rápido possível.
Usando o CMOS Gate

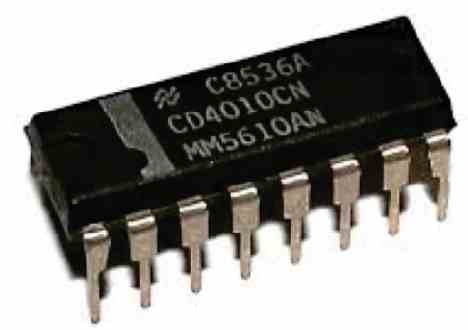

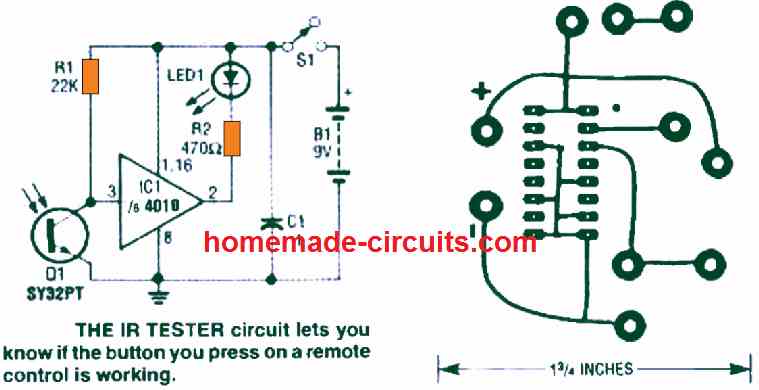

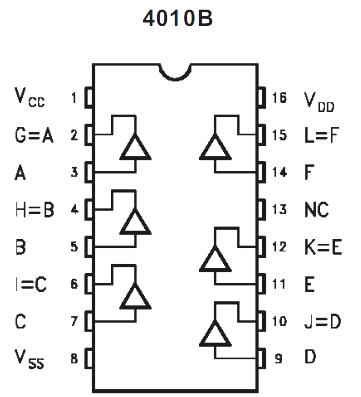

O circuito do testador IR é demonstrado na figura abaixo. O fototransistor IR Q1 recebe o sinal de transmissão através de um controle remoto e o direciona para uma única porta de buffer do CMOS IC 4010, que é um agte de buffer hexadecimal não inversor. A saída do portão é usada para acionar um LED que pisca o sinal recebido para permitir que o usuário entenda o funcionamento do controle remoto e que ele está emitindo um sinal IR genuíno. O protótipo final do testador de controle remoto pode ser montado dentro de qualquer gabinete apropriado.
Você deve montar o fototransistor IR em uma posição onde possa detectar rapidamente o sinal IR, e o LED deve ser montado em um local onde seja facilmente visível. Uma bateria de 9 volts pode ser usada para alimentar o circuito, no entanto, é possível substituir a energia da bateria por uma fonte de alimentação CA, se for necessário.
Depois que a unidade é construída, o testador pode detectar se o seu controle remoto IR está tendo algum tipo de problema técnico ou não. Você só precisa focar o controle remoto no fototransistor IR e começar a pressionar cada um dos botões. O LED começará a piscar se o sinal remoto estiver funcionando corretamente.
