Neste post, aprendemos a fazer um circuito simples de temporizador de debate em sala de aula que pode ser usado para acender duas lâmpadas alternadas sequencialmente para indicar o início e o fim do tempo de aula ministrado pelos respectivos membros da turma. A ideia foi pedida pela Animale.
Especificações técnicas
Estou tentando fazer um dispositivo visual para ser usado em debates entre os alunos. Então eu vim com essa ideia: duas lâmpadas coloridas, uma azul e uma vermelha.
A azul é ligada 5 minutos enquanto o participante está falando, após este tempo é automaticamente desligada e a vermelha é ligada 5 segundos, para indicar o fim do tempo de fala e o outro participante pode ser preparado.
Então, 5 segundos depois, a lâmpada vermelha é DESLIGADA e a azul LIGADA novamente. Este é um loop permanente após ser conectado à tomada (120v).
Eu acho que um dispositivo visual é menos perturbador e perturbador, e é por isso que evito o uso de alarmes ou campainhas.
Não sei se este projeto é simples. Eu sei como fazer solda básica, mas eu não sei nada sobre eletrônica.
É uma escola pequena do interior, então eles não têm ninguém que entenda de eletrônica e eu estou fazendo um trabalho voluntário.
Ficarei feliz se você puder me ajudar com isso e tenho certeza que será muito útil nas reuniões estudantis.
Muito obrigado antecipadamente e desculpe se eu cometer alguns erros na minha escrita.
Saudações da Colômbia.
Como o circuito é projetado

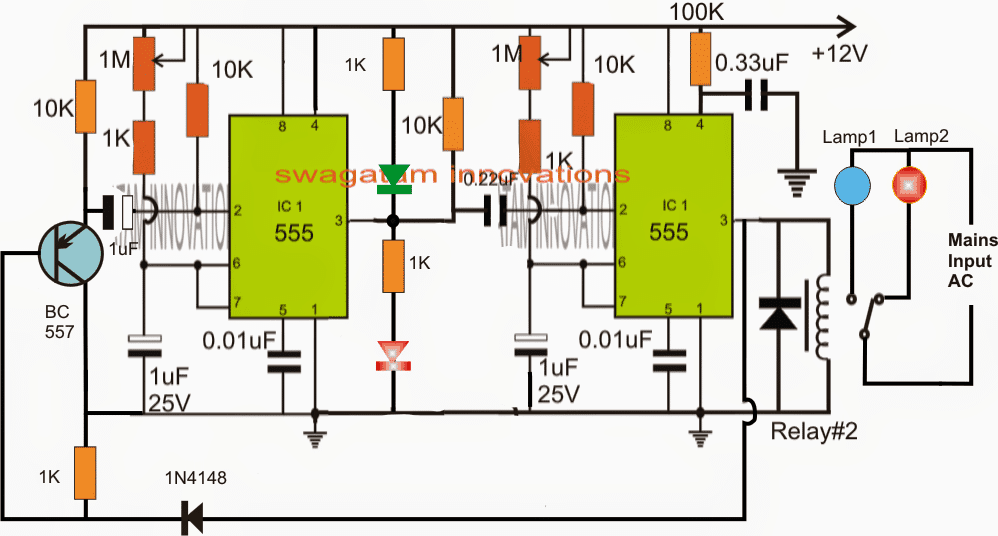

O pedido acima para um circuito temporizador de debate em sala de aula pode ser implementado com a ajuda do design mostrado.
O circuito é formado basicamente pela interligação de dois estágios monoestáveis IC 555, que conduzem em sequência conforme os atrasos pré-determinados, uma vez que o circuito é alimentado.
Os comprimentos de atraso são ajustáveis e podem ser ajustados apropriadamente ajustando os respectivos potenciômetros de 1M, e também os respectivos capacitores de 1uF/25V que podem ser aumentados para obter respostas de atraso mais altas dos CIs.
Quando a energia é ligada, o IC esquerdo é ativado emitindo uma lógica alta em seu pino 3 devido ao aterramento instantâneo de seu pino 2 através do transistor PNP.
Enquanto o pino 3 do IC esquerdo permanece ligado, este IC conta o tempo e, enquanto isso, o IC do lado direito permanece inativo com seu pino 3 no zero lógico. O relé conectado também permanece DESLIGADO e no curso conecta a lâmpada de contato N/C com a rede, a lâmpada relevante acende.
Uma vez que o tempo definido é decorrido, o pino 3 do IC esquerdo fica baixo e, no processo, aterra o pino 2 do IC do lado direito ao terra. O IC do lado direito agora liga, permitindo que seu pino 3 fique alto.
A sequência acima liga o relé que, por sua vez, desliga a lâmpada anterior e alterna a segunda lâmpada conectada através de seu contato NA.
O IC esquerdo agora começa a contar, enquanto este IC conta, o alto de seu pino 3 desliga o PNP
permitindo que o capacitor de 0,22uF do IC esquerdo em seu pino 2 seja descarregado.
Após o tempo definido, seu pino 3 fica baixo, o relé desativa a iluminação da lâmpada, isso também liga o PNP aterrando o pino 2 do IC esquerdo através do capacitor de 0,22uF …. o processo agora entra em loop para cima e continua pedalando.
