O post explica uma simples rede de eletrocussão mosquiteira, ou circuito de malha que pode ser facilmente construído e instalado em uma janela de casa para bloquear e matar um surto de mosquitos. A ideia foi solicitada pelo Sr. Ram.
Especificações técnicas
Por favor, ajude com qualquer diagrama de circuito de trabalho para Mosquito, Insect Killer usando o método multiplicador de voltagem Walton. A saída deve ser em torno de 2kv. Quer deixá-lo permanecer conectado em rede elétrica como ‘Insect Killer cum Night Lam’ que estão disponíveis no mercado, mas estão com saída de 900-1000v e param de funcionar em poucos dias.
Tentei obter ajuda do Google, mas estou recebendo feedback negativo na maioria das vezes. As pessoas estão dizendo que estão tendo queda de tensão na saída. Você tem algum circuito, mas eles são operados por bateria e não podem permanecer ligados o tempo todo.
Plz ajude com um novo tópico neste formulário.
Cumprimentos
RAM
O design
Em um dos posts anteriores, descobrimos como as armadilhas convencionais de mosquitos funcionam atraindo os insetos através da geração de gás CO2 (pela queima de gás propano) e outras formas de agentes, como octenol, que imitam a respiração humana e o odor corporal humano, respectivamente, e ajudar a atrair mosquitos para essas iscas geradas artificialmente.
No entanto, como não há uma maneira fácil de fabricar CO2 em casa, nem adquirir octenol para o mesmo, atrair mosquitos da maneira usual parece ser a opção mais fácil.
A maneira natural é a maneira pela qual encontramos os mosquitos entrando em nossas casas todos os dias à noite, rastreando o conteúdo de CO2 gerado por nós em nossa casa e também pelo odor corporal que pode estar constantemente presente em nossas casas.
Além disso, como o caminho de entrada dos mosquitos geralmente é pelas janelas, essa entrada pode ser usada efetivamente para instalar uma armadilha e matar os insetos.
A ideia aqui é posicionar um conjunto de malhas de aço cobrindo uma determinada janela selecionada e alimentada com uma fonte de alta tensão. Quando os mosquitos tentam passar por essa janela, eles são instantaneamente mortos por eletrocussão entre as estruturas de malha.
Eu já discuti o mecanismo e um circuito de trabalho de um morcego mata-mosquitos em um dos meus posts anteriores, que utilizava um gerador de alta voltagem para eletrocutar os insetos presos na malha do morcego. O presente projeto de mata-mosquitos também é baseado no mesmo princípio e faz uso de uma alta voltagem através de uma tela de janela para eletrocutar os mosquitos que passam.
Em um dos outros posts aprendemos como fazer um circuito driver CDI para gerar faíscas de alta tensão dentro de uma vela de ignição de um veículo.
Como o conceito acima facilita uma maneira fácil e rápida de implementar uma alta tensão em um determinado par de terminais, incorporamos o mesmo para criar os arcos de eletrocussão em um conjunto de conjuntos de malha de janela.
A discussão a seguir mostra como a armadilha para mosquitos ou a tela para matar mosquitos podem ser construídas em casa para o propósito sugerido.
Projetando a malha de aço

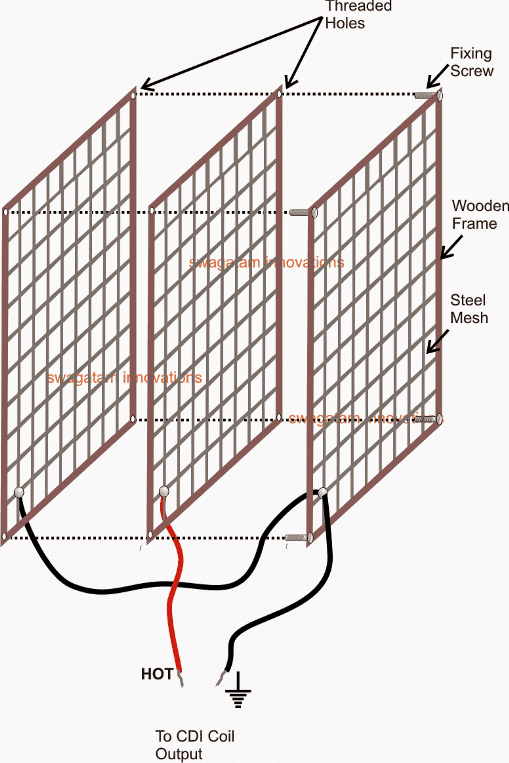

Referindo-se ao diagrama mostrado, o conjunto de malha é construído encaixando três conjuntos idênticos de redes de ferro ou aço fino prontas com a ajuda de algumas molduras quadradas de madeira bem fabricadas.
Depois de prender as redes de aço dentro das molduras de madeira, estas são firmemente aparafusadas face a face usando porcas e parafusos e espaçadores de modo que as três molduras adquiram uma distância otimizada entre si.
A montagem acima realmente se torna a parte mais tediosa e crucial do sistema e, uma vez concluída, a criação do circuito matador de mosquitos de alta tensão pode ser feita com a ajuda do circuito a seguir.
O Circuito Gerador de Alta Tensão

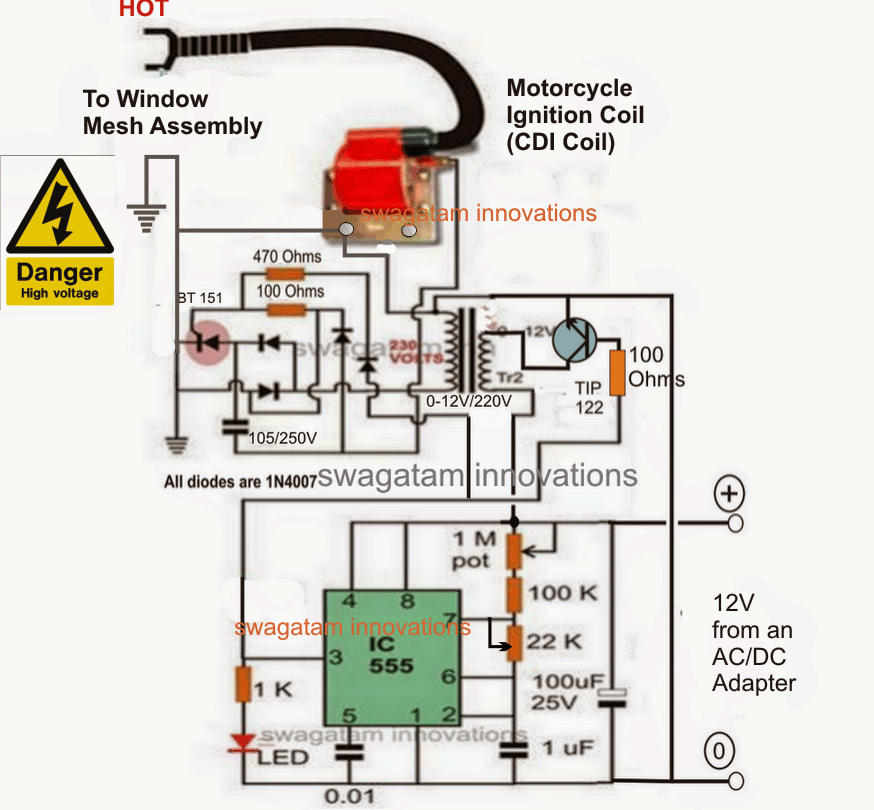

No circuito gerador de alta tensão acima, o IC 555 astable é usado para alimentar pulsos de alta frequência para o primário de um transformador comum de 0-12V/220V, através de um transistor de comutação TIP122.
Isso gera os 220 V especificados no outro lado do transformador, que é usado para carregar um capacitor de alta tensão por meio de uma rede de diodos retificadores.
A carga acumulada de 220V dentro do capacitor é descarregada alternadamente por um circuito SCR, de modo que a tensão de descarga é descarregada no primário de um transformador de bobina de ignição padrão, comumente visto em motocicletas para gerar faíscas na vela de ignição.
Os 220V induzidos no primário da bobina de ignição geram uma tensão muito alta em seu fio de alta tensão secundário.
Esta tensão extremamente alta é alimentada através da malha de aço, da maneira especificada no primeiro diagrama.
A malha central carrega a extremidade quente da bobina de ignição, enquanto as malhas externas estão conectadas ao potencial de terra do circuito.
O 22k do circuito 555 IC é cuidadosamente ajustado para que as faíscas não voem entre as malhas, desde que não haja elementos interferentes entre as malhas, mas acionem as faíscas assim que uma “mosca” ou um mosquito for detectado entre as malhas. montagens de malha.
O potenciômetro de 100k deve ser usado para regular e produzir a melhor frequência que possa garantir um funcionamento razoavelmente frio dos dois transformadores.
O circuito pode ser alimentado com qualquer unidade adaptadora padrão de 0-12V/1amp.
