O post discute uma aplicação típica de circuito de luz de cultivo para plantas, a fim de estimular o efeito da fotossíntese em um ambiente iluminado artificialmente usando LEDs multicoloridos. A ideia foi sugerida pelo Sr. Jack.
O objetivo do circuito
Eu gostaria de doar para o seu site e pagar também pelo trabalho que você faz em projetos aqui. Mas primeiro, para receber dinheiro de indivíduos na web, você terá que obter uma conta Pay Pal.
Uma vez estabelecido isso, você terá que decidir como gostaria de operá-lo. Você fornece a milhares de pessoas de todo o mundo informações técnicas para tornar sua vida melhor, não há razão para não ter uma “página de doações” para tornar sua vida melhor também.
Isso é, a menos que você seja rico de forma independente. Você tem custos do site, comida, despesas de vida, viagens, etc.
Terei prazer em compartilhar meus projetos com você. Você pode publicá-los em seu site. Aqui nos EUA, a iluminação LED residencial ainda não pegou e há muitas razões para isso.
A iluminação comercial é ainda pior. A eletricidade é realmente um grande mistério para a maioria das pessoas da classe trabalhadora média e eles acham que é melhor evitá-la, se possível.
Tenho vários amigos que fazem muito sucesso e não sabem o que é um “watt”. Está bem. Mas não estar ciente retarda nosso processo evolutivo. Os muito pobres são os últimos a usufruir dos benefícios. A grande corporação nos escravizou a todos. Isso vai mudar em breve.
Eu tenho um projeto “grow light” que estou terminando e posso enviar os detalhes e fotos se você quiser. Minha luz de cultivo é uma mistura de 28 leds (vermelho, azul, branco) que me custará cerca de US $ 30 e a mesma luz custa US $ 300 a US $ 500 em algumas grandes empresas de iluminação.
O grande problema com “grow lights” e tenho certeza que você está ciente disso, são as diferentes tensões diretas das diferentes cores, ou seja, vermelho (1,63v-2,03v) e azul (2,48v-3,7v).
Tendo vermelho e azul no mesmo circuito, pode haver uma diferença de 1v a 1,5v nas tensões diretas. No circuito que acabei de montar, tenho as luzes vermelhas operando em 1,7v e as azuis operando em 3,5v, essa diferença causa muito calor.
Eu posso resolver o problema colocando cada um no seu próprio circuito, mas não quero fazer isso ainda. Estou usando resistores de potência de 16 ohms, 10w (7 leds em série por linha e 4 linhas) no início de cada linha.
Até eles esquentam. Precisa balancear este circuito. Estou usando uma fonte de alimentação DC 24v e 4amps para alimentar o circuito.
O próximo projeto será várias luzes grandes para minha loja, ……… 50 – 60 luminárias de led. Depois disso, será colocado iluminação LED avançada em um armazém – complexo de escritórios, serão 50 a 200 luminárias de led. Estou procurando usar 120vac – 220vac para fornecer energia.
É possível projetar um circuito de driver de led (LDC) em um único chip IC? Eu sei que isso pode ser feito. Que tal fazer uma eprom LCD??
Deixe-me saber se você gostaria de postar o experimento crescer luz.
Os meus cumprimentos,
Jack
….. Acabei de descobrir porque meu circuito de luz de cultivo está produzindo tanto calor. Isso é causado não apenas pela diferença de tensão direta entre as luzes vermelha e azul, mas também pelo desequilíbrio das minhas cordas em série.
Em outras palavras, se eu tiver um número diferente de luz azul em cada corda, eu vou acumular calor. Se eu fizer o número de luz azul o mesmo em cada string, isso deve funcionar. Você provavelmente já sabe disso.
Analisando o Pedido de Circuito
Obrigado Jack, fornecerei a fórmula para calcular as resistências dos LEDs em série para que você possa equilibrar os LEDs corretamente e obter um desempenho ideal deles
R = (U – Tot.LEDfwdV) / corrente do LED.
Na fórmula acima U é a tensão de alimentação, Tot.LEDfwdV é o valor combinado ou total da tensão direta da série de LED em particular, e a corrente do LED é a classificação de amperagem do LED.
No seu caso para o LED vermelho, a fórmula pode ser resolvida da seguinte maneira:
Vamos supor que U = 24V, tensão Fwd = 2V, número total na série = 7 e corrente do LED = 20mA ou 0,02amps
R = {24 – (2×7)}/0,2
= (24 -14)/0,02
= 10/0,02
= 500 ohms
A potência pode ser calculada usando a fórmula
W = Tot.LEDfwdV x corrente do LED
= 14 x 0,02 = 0,28 watts
Você só precisa seguir os procedimentos de cálculo acima para cada uma de suas séries de LED e posicionar os resistores calculados em série com as sequências de cores específicas.
Espero que não seja muito difícil para você fazer isso. Se você tiver problemas, por favor me avise.

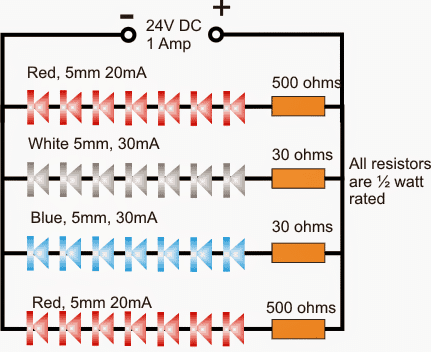

O diagrama de circuito para a luz de crescimento proposta pode ser visto no diagrama a seguir.
Diagrama de Circuito Básico
Nas seções acima, aprendemos como conectar um circuito de luz de crescimento de baixa potência usando LEDs de 5 mm, aqui vemos como o mesmo pode ser feito usando LEDs de potência de 4 watts. A ideia foi sugerida pelo Sr. Jack.
Especificações técnicas
Olá Swag,

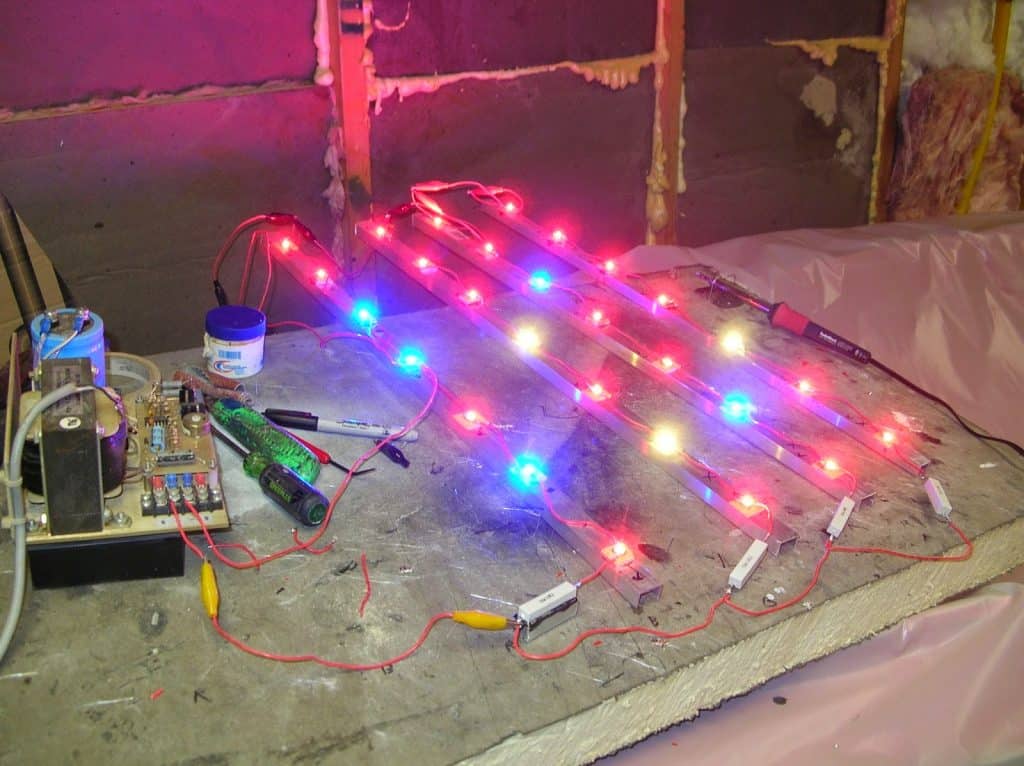

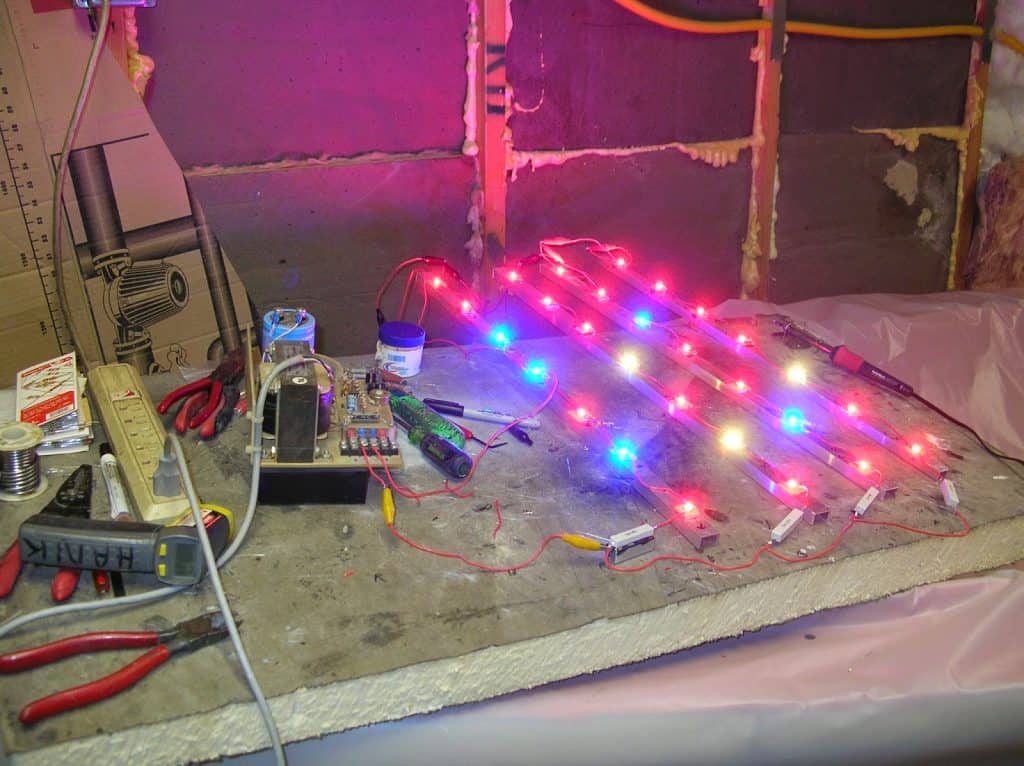

Durante minha exploração da iluminação LED e dos vários circuitos empregados, gostaria de postar algumas das minhas descobertas recentes. Agradecimentos à LED Magazine e Steve Roberts. Anexei várias fotos da minha construção recente,…..28 – leds de 3 watts, 7 leds, em série por linha e 4 linhas em paralelo. Estou usando uma fonte de alimentação 24v-32v, 4amp.
Essas luzes foram compradas como emissores e as bases tiveram que ser feitas e dissipadores de calor aplicados em cada emissor. Os leds foram montados em canal de alumínio.
Desde a conclusão do circuito, experimentei vários problemas de aquecimento e continuava sendo difícil equilibrar o circuito, executar uma saída eletrônica fria, estável e estável. Eu decidi olhar mais a fundo sobre isso e leds em geral e aqui está o que eu encontrei.
Mesmo que os LEDs sejam todos do mesmo lote de produção e fabricados sequencialmente, a tensão direta (Vf) de LEDs individuais ainda tem uma tolerância de ± 20%.
As tolerâncias tão altas significam que a tensão direta total para cada led em uma string pode ser muito diferente e, portanto, a incompatibilidade de corrente pode ser muito significativa.
Considere, se tivermos 5 leds em série com uma tensão direta de 4v, ou seja (4v)(5) = 20v. ERRADO!!!
Dada a tolerância acima, a tensão direta é realmente de 16v a 24v, que uma propagação de 8v. Como você vai projetar um circuito que exige que você coloque as coisas em BALANCE se as tolerâncias são tão altas? Esta é uma das razões pelas quais as coisas vão array. Existem muitos outros!!!
Jack Sturgeon
Para um recém-chegado ou um novo hobby, as luzes LED de fiação podem parecer complexas com muitos meandros ocultos, na verdade não são.
Fiação dos LEDs
Ele só precisa ser feito de acordo com as regras, para obter os resultados corretos.
Referindo-se às imagens acima enviadas por Mr.Jack, podemos ver que as cordas de LED não estão conectadas corretamente e é exatamente por isso que o design está dando uma resposta errônea e errática.
Você nunca deve conectar LEDs com especificações V/I diferentes em série.
Você deve sempre agrupar os LEDs com especificações idênticas quando uma conexão em série for necessária para ser implementada.
No entanto, se o requisito for de uma maneira de misturar e combinar como nas imagens acima, ainda assim, os LEDs da mesma cor devem ser conectados em série e, se necessário, em paralelo com seus resistores individuais em série.
Os LEDs de alta potência emitem calor, portanto, montar esses dispositivos em um dissipador de calor é imperativo e, para evitar uma fuga térmica, podemos incorporar um regulador de corrente, tudo bem, sem problemas com esses parâmetros.
Mas disse que os LEDs devem ser ligados conforme as instruções dos parágrafos acima, só assim você poderá adquirir uma resposta eficiente do sistema.
E suponha que você tenha uma fonte de alimentação classificada para fornecer uma tensão mais baixa, mas uma corrente mais alta, nesse caso você pode simplesmente conectar todos os LEDs individualmente em paralelo com cada LED equipado com seu próprio resistor limitador, um bem calculado.
Calculando os LEDs para o circuito de luz de crescimento usando LEDs de energia
Eu já discuti isso em um dos meus posts anteriores, você pode ler aqui

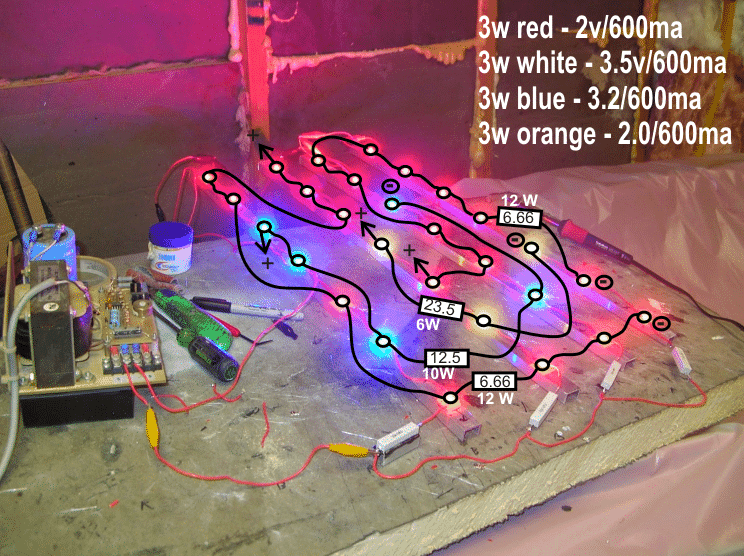

Portanto, a maneira correta de conectar os LEDs para o conjunto de luz de crescimento de alta potência do exemplo acima deve ser conforme expresso no diagrama a seguir.
Todos os terminais positivos e negativos das respectivas strings agora simplesmente precisam ser integrados aos terminais das fontes de alimentação (+)/(-)
Se você tiver dúvidas ou perguntas, sinta-se à vontade para publicá-las na caixa de comentários abaixo.
Acho que perdi completamente alguma coisa no design acima.
Como as especificações atuais de todos os LEDs são as mesmas, as especificações de tensão podem ser ignoradas, e LEDs de cores diferentes podem ser conectados dentro das mesmas strings.
Então vamos analisar o projeto corretamente mais uma vez.
A primeira string da esquerda tem 4 LEDs vermelhos e 3 LEDs azuis, a alimentação é de 24V, portanto o resistor limitador de corrente para esta string pode ser calculado da seguinte forma:
R = alimentação menos total do LED Fwd. tensão dividida pela corrente do LED
= 24 – (4×2)+(3×3,2) dividido por 0,6 (600mA)
= 10,66 ohms
potência =(4×2) + (3×3,2) x 0,6 = 10,56 watts
você pode calcular resistores para as outras cordas também, da maneira acima.
O controle de corrente para a configuração acima pode ser construído conforme explicado nos seguintes artigos:
https://www.homemade-circuits.com/2013/06/universal-high-watt-led-current-limiter.html
https://www.homemade-circuits.com/2011/12/make-hundred-watt-led-floodlight.html
