Neste post, discutimos uma fonte de alimentação LED compacta de alta corrente eficaz e eficiente usando um dispositivo de interruptor dimmer.
Em um dos meus outros posts eu discuti um circuito de fonte de alimentação sem transformador de alta tensão que usava um triac para controlar a saída capacitiva, no entanto, como o conceito envolvia um curto na saída capacitiva pelo triac, o projeto sofreu grandes perdas e, portanto, perdeu muita eficiência no curso .
O Conceito de Circuito
Qualquer fonte de alimentação em que uma derivação da saída esteja envolvida perderá eficiência devido à preciosa energia sendo submetida ao terra… que é um método muito grosseiro de obter um controle de tensão.
O procedimento correto para atingir o desempenho ideal é fazer exatamente o oposto, é cortar a energia para a saída assim que a saída tende a ficar acima da tensão de carga especificada ou nominal, em vez de desviar a saída V e I.
Adquirir uma fonte de corrente ideal de uma fonte de alimentação capacitiva pode ser difícil porque uma fonte de alimentação capacitiva, como todos sabemos, funciona de forma eficiente apenas enquanto a tensão nominal da carga de saída corresponder à tensão de entrada da fonte de alimentação, por exemplo, uma fonte de alimentação capacitiva trabalhando em 220V funcionará eficientemente apenas se as especificações de carga também forem classificadas em 220V… caso contrário, a eficiência do fornecimento começará a cair e resultará em queda drástica de tensão e corrente na carga conectada.
Portanto, quando uma carga CC menor deve ser operada a partir de uma fonte de alimentação capacitiva de 220 V e um resistor é incorporado como uma alternativa simples ou mais barata para queda de energia, muita energia é desperdiçada na forma de calor e o sistema se torna incapaz para trabalhar com máxima eficiência, o mesmo acontece com um circuito que desvia a tensão de saída para implementar a regulação de tensão.
Usando um interruptor dimmer para controlar a CA
No projeto atual, usamos um interruptor dimmer para acionamento de luzes LED. Como sabemos, um interruptor dimmer emprega um triac para controlar a tensão, mas em vez de desviar a energia, o circuito corta a CA em seções de modo que a tensão média na saída se torne compatível com a tensão de carga desejada.
Cortar a CA em seções mais largas ou mais estreitas de acordo com o potencial de carga necessário permite que o capacitor funcione com eficiência total, pois o excesso de energia dele é simplesmente cortado em vez de desviar ou entrar em curto com o terra.

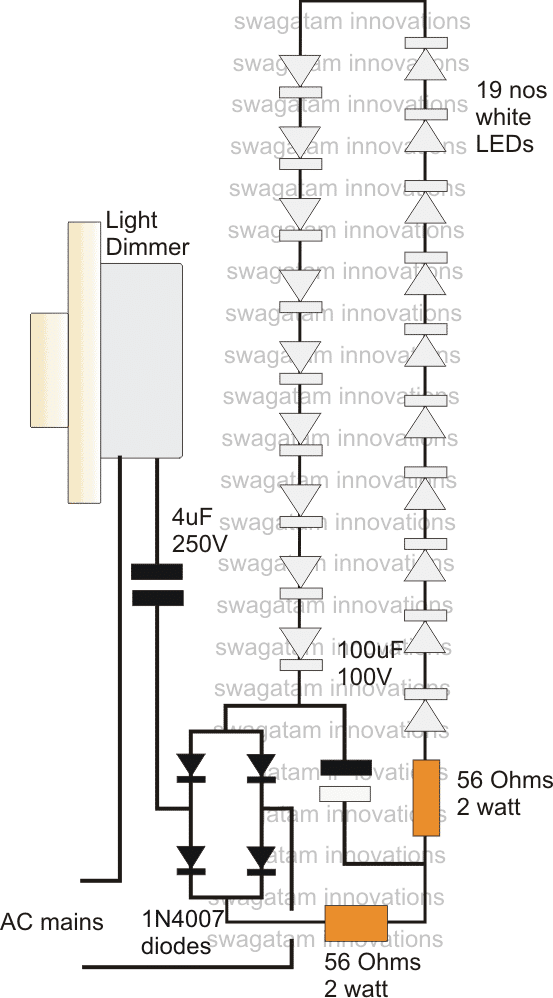

Um bom exemplo pode ser visto no diagrama acima, onde um interruptor dimmer pode ser visto conectado a um circuito de fonte de alimentação capacitiva sem transformador para operar uma carga de alta corrente, como uma sequência de LEDs de alta potência.
Capacitor para controle de corrente
Como pode ser visto, o capacitor usado é um capacitor de alto valor de 4uF que pode ser classificado para fornecer até 350mA de corrente quando operado em sua eficiência máxima apenas desde que a carga não desvie ou reduza a energia.
O interruptor dimmer permite que toda a alta corrente passe pelo capacitor, mas restringe a tensão cortando a fase CA em segmentos calculados.
O recurso acima garante um total de 350 mA para iluminar os LEDs, mas evita a perigosa alta tensão do capacitor para a carga, a fim de evitar que a carga seja danificada ou superaquecida …. o procedimento garante uma operação perfeita e eficiente do proposto circuito de fonte de alimentação de driver de LED sem transformador de alta corrente.
