Controlador de fluxo de água personalizado com circuito temporizador

O artigo discute um circuito controlador de água de fluxo de timer personalizado. A idéia foi solicitada pelo Sr. Daljeet Singh Sokhey.

As especificações técnicas

No momento, estou trabalhando em um projeto diferente e gostaria da sua ajuda. Existem 2 entradas e ambas devem permanecer altas por um período de 30 segundos para que uma única saída suba (interruptor AND)

Se um deles falhar, o cronômetro também deve parar e reiniciar e, em seguida, iniciar novamente quando ambas as entradas estiverem altas novamente. Isso é basicamente para verificar a disponibilidade de água que flui através de um cano.

Estou usando uma válvula solenóide para controlar a entrada e a saída da água e uma chave de fluxo para confirmar que a água está fluindo.

Este interruptor E o solenóide deve permanecer ligado continuamente por 30 segundos para confirmar que a água está fluindo corretamente. E se essa condição for atendida, ela deverá fornecer alto desempenho que pode ser usado para acionar outras operações.

Você pode nomear o que quiser, algo como o circuito de confirmação do fluxo de água ou qualquer outra coisa. O temporizador manterá apenas o solenóide ligado.

O interruptor de fluxo que liga depende do solenóide que permite que a água flua com sucesso.

Isso resultará no aumento da tensão do fluxostato. e essa alta tensão do fluxostato deve ser mantida enquanto o solenóide está ligado (30 segundos). se durante esse período a tensão do fluxostato cair para LOW, o temporizador deve ser redefinido, o que desconectaria o solenóide.

Talvez possamos adicionar outro circuito de timer aqui que fará você tentar novamente depois de, digamos, 3 minutos ou mais (ajustável).

E uma vez que o solenóide e a chave de fluxo estejam ativados por 30 segundos, ela deverá gerar uma saída alta que pode ser acoplada a um relé para ligar outro circuito.

O solenóide deve desligar após 30 segundos. Solenóide e interruptor são 12V DC

O desenho

No circuito controlador de fluxo de água proposto, o IC 555 é configurado como o temporizador de 30 segundos através do seu modo monoestável.

Quando a energia é ligada, o capacitor de 0,1uF no pino 2 do IC fornece um zero lógico momentâneo a esse pino que ativa a saída do IC alto, o IC começa a contar assim que isso ocorre.

O valor mais alto entregue no pino nº 3 do IC liga o transistor e o solenóide conectado.

O solenóide abre a porta para que a água flua, que é detectada pela chave de fluxo e sua chave também LIGADA.

Presumivelmente, as operações acima acontecem muito rápido e os disparos positivos relativamente simultâneos dos dois dispositivos atingem as bases dos dois transistores NPN que estão dispostos para formar uma porta “NAND”.

Com os dois transistores ligados, não temos lógica no coletor do transistor superior, indicando o estado correto do circuito e que os dois dispositivos estão funcionando corretamente.

Enquanto isso, o IC conta por 30 segundos, após o que o pino nº 3 retorna a uma desconexão baixa dos dois dispositivos, o que obviamente produz uma parada através do terminal OUT exibido no circuito que fornece o sinal “30 segundos”. decorrido “para a próxima etapa do sistema.

Caso algum dos dispositivos funcione mal, o transistor NAND respectivo é privado do seu gatilho de base que aciona uma parada na saída.

Sob a condição acima, o transistor superior na extrema esquerda recebe um gatilho de base do terminal OUT do circuito e LIGA, no entanto, como o IC 555 ainda tem seu pino nº 3 alto, ele permite que a tensão do pino passe # 3 através desse transistor até a parte inferior do transistor inferior que, após um certo atraso, redefine e reinicia as operações do 555 IC aterrando seu pino # 2.

A operação é repetida.

O atraso pode ser alterado ajustando o valor do capacitor de 10uF.

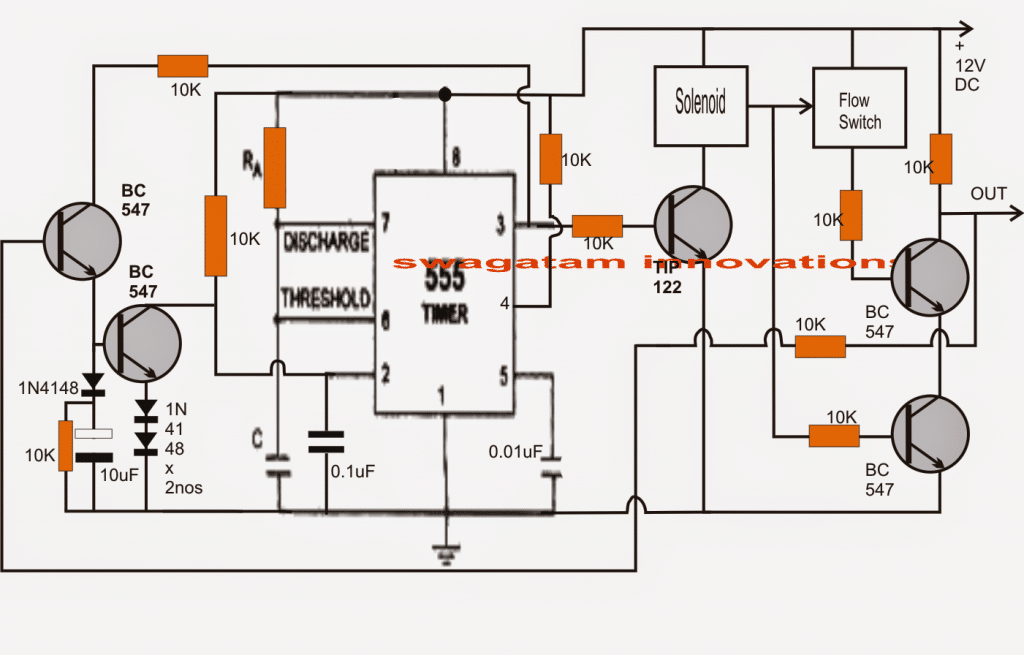

Diagrama de circuito

controlador de fluxo de agua personalizado com circuito temporizador

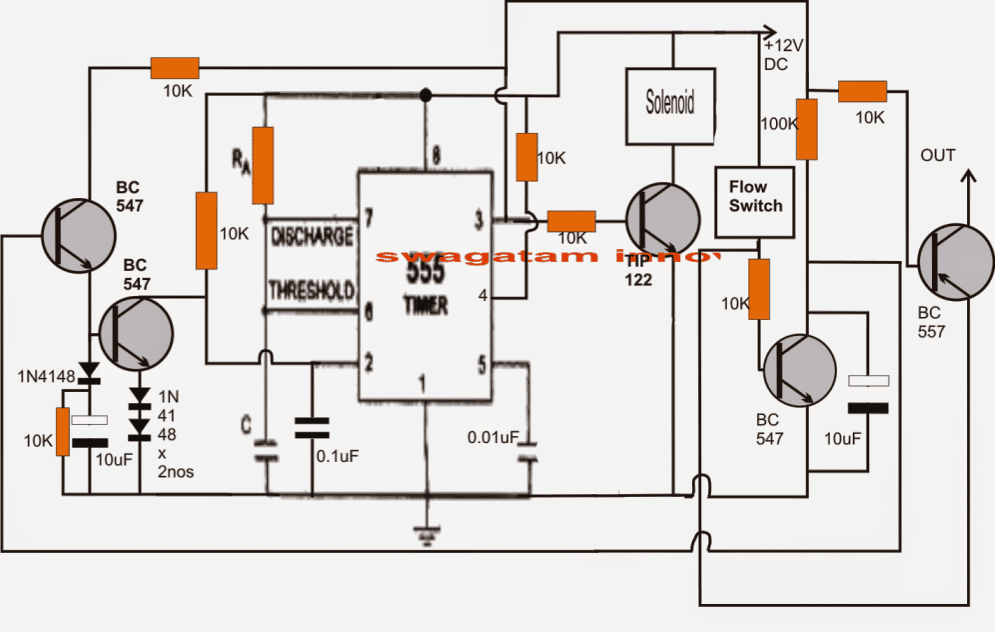

Com base nas sugestões corretivas, o circuito acima é modificado conforme mostrado abaixo, consulte os comentários para obter mais detalhes:
