O post explica a criação de um circuito de desinfetante doméstico ultravioleta ou UV-C simples, barato, mas eficaz, usando raios ultravioleta ou UV-C. A ideia foi solicitada pelo Sr. Shah (kristin).
Usando raios UV contra o coronavírus
O circuito desinfetante UV-C explicado abaixo pode ser aplicado de forma eficaz para higienizar todos os materiais externos, como telefones celulares, vegetais, roupas, sapatos, relógios ou qualquer material suscetível a uma infecção por coronavírus.
Os raios ultravioleta UV-C também podem ser usados para desinfetar todos os materiais alimentícios comprados no mercado para garantir que sejam bem esterilizados de todos os tipos de patógenos, bactérias e até Coronavírus.
O UV-C não tem nenhum efeito negativo em materiais alimentares, por isso pode ser usado com segurança para desinfetar alimentos como sucos e cidra de maçã, bem como grãos, queijo, assados, alimentos congelados, frutas e vegetais frescos e líquidos produtos de ovos, entre outros alimentos e bebidas — são processados usando UV-C,
Especificações técnicas
Senhor respeitado,
Eu amo o seu blog. Eu gasto muito tempo procurando circuito para o interruptor do temporizador de contagem regressiva para 120v, mas não consigo encontrá-lo. Você pode fazer o upload de um ou pode me orientar para o mesmo?
Eu realmente preciso da sua ajuda. Você pode, por favor, me fornecer o circuito para o temporizador de contagem regressiva para a unidade de 120V AC. Eu realmente tentei em seu blog para encontrar um, mas não consegui. Por favor, por favor me dê o circuito se puder. Muito obrigado
Estou fazendo um desinfetante UV para desinfetar materiais do Coronavírus. Eu quero ter um temporizador de contagem regressiva que pode fazer uma contagem regressiva de alguns segundos a minutos. Eu quero conectá-lo a 120 vac. Digamos que eu queira colocar um iphone nesse dispositivo por 3 minutos e 20 segundos para fins de higienização após o desligamento das máquinas.
Xá
O que é Raios UV
A luz ultravioleta (UV) é gerada na forma de radiação eletromagnética que tem comprimento de onda que varia de 10 nm a 400 nm (750 THz).
Este comprimento de onda é mais curto do que a nossa luz visível normal, mas mais longo do que os raios-X.
A luz solar também tem conteúdo UV, que é apenas cerca de 10% da radiação eletromagnética total gerada pelo Sol.
Outras fontes mais eficazes de raios UV incluem os arcos elétricos e lâmpadas especiais, por exemplo, lâmpadas de vapor de mercúrio, lâmpadas de bronzeamento e luzes negras.
Embora o ultravioleta com comprimentos de onda mais longos não seja realmente visto como uma radiação ionizante devido ao fato de seus fótons não terem energia suficiente para ionizar átomos, isso ainda pode induzir reações químicas com vários elementos, fazendo com que esses elementos brilhem ou fluoresçam.
Como resultado, os resultados químicos e biológicos do UV tendem a ser muito mais do que outros efeitos gerados por elementos de aquecimento ou efeitos de outras aplicações de radiação UV devido às suas reações com substâncias orgânicas.
Tipos de luz UV

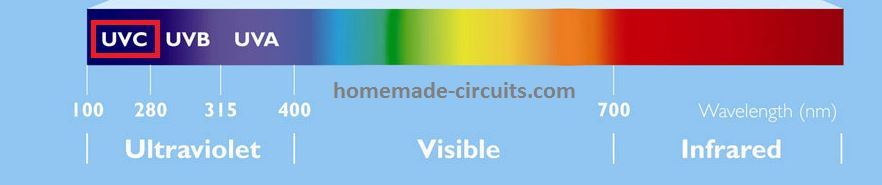

Devido ao seu comprimento de onda curto, a luz ultravioleta (UV) é invisível aos olhos humanos. Pode ser subcaracterizado em três tipos fundamentais: UVA, UVB e UVC. O comprimento de onda UV-A varia de 315 a 400 nm, o comprimento de onda UV-B varia de 280 a 315 nm e UV-C entre 100 a 280 nm.
É este terceiro tipo de UV-C que funciona de forma mais eficaz como desinfetante, devido à sua capacidade de causar danos rápidos e máximos a qualquer material de DNA ou RNA que esteja dentro do seu alcance de contato.
A radiação UVC com comprimento de onda entre 100 nm e 280 nm tem a capacidade de romper o DNA de bactérias, vírus e esporos causando uma desativação imediata de suas células.
Ele pode facilmente romper a proteína de RNA de qualquer vírus, mesmo o novo coronavírus, e, portanto, pode ser efetivamente aplicado para fins de higienização contra novos Pandemia do coronavírus.
A radiação UV pode ser aplicada para diversas aplicações de esterilização no tratamento de água e ar, porém, principalmente, funciona melhor para o processo de desinfecção que elimina todas as formas de micro-organismos de base não química.
No entanto, como a pele humana também contém material de DNA, pode ser suscetível à radiação UV, causando queimaduras, danos à pele e câncer de pele.
Portanto, os raios UV de qualquer nível devem ser estritamente evitados do contato com a pele humana. O processo de desinfecção deve ser implementado apenas dentro de um recipiente bem blindado com os materiais pretendidos recheados dentro, que precisam ser desinfetados.
Deve ler: Lâmpadas desinfetantes UVC que podem inativar o coronavírus e ainda ser seguro para os seres humanos.
Especificações Típicas da Lâmpada

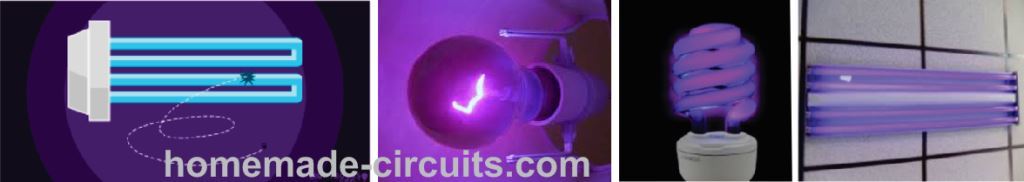

Existem muitas variantes de lâmpadas e LEDs disponíveis que são criados especificamente para gerar o tipo UV-C de raios ultravioleta e podem ser usados para fazer o desinfetante UV proposto, para desinfetar um material doméstico selecionado.

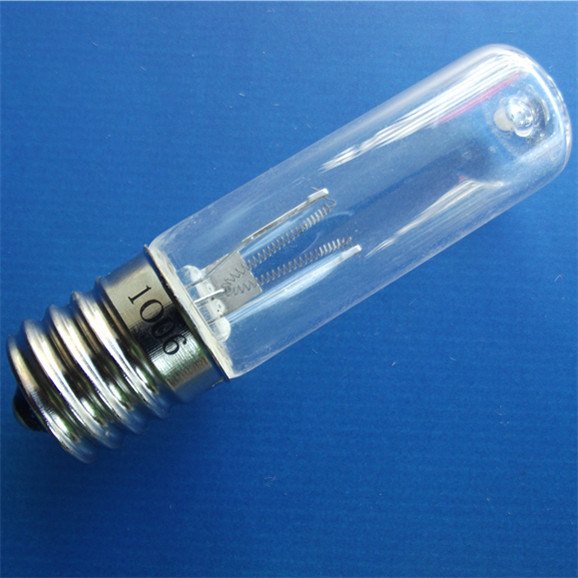

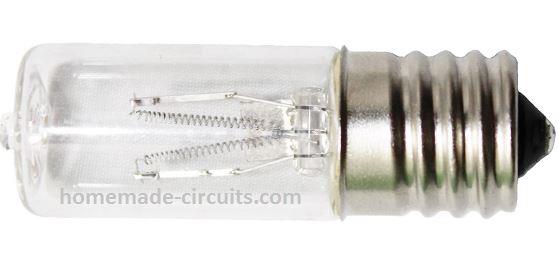

Uma lâmpada UV-C popular, eficaz e barata é a lâmpada germicida UV de 3 watts, conforme mostrado abaixo, com as seguintes especificações
- Tipo de Item: Lâmpadas Ultravioleta UV-C
- Voltagem: 85-265V
- é_customizado: Sim
- Certificação: CE, LVD, RoHS
- Temperatura: Branco Quente (2700-3500K)
- Características: Germicida
- Vida média (horas): 1000
- Garantia: 1000 horas
- Tipo de base: E17
- Potência: 3W
Descrição do circuito
Um desinfetante UV-C é um dispositivo que limpa ou higieniza (desinfetando) a superfície em contato de todos os possíveis micróbios, bactérias e germes que possam estar alojados nas fendas do material.
Como os objetos associados a nós podem viajar com o proprietário em diferentes lugares, tornam-se propensos a fornecer um abrigo aconchegante para um vírus como o coronavírus.
A fabricação do desinfetante UV proposto é realmente muito fácil, trata-se mais de fabricar o gabinete do que de eletrônicos.
A lâmpada UV, que na verdade é uma lâmpada UV desinfetante, pode ser facilmente adquirida pronta ou em lojas on-line, você encontrará uma ampla variedade dessas lâmpadas, a que é razoavelmente pequena com as seguintes especificações pode ser escolhida.
A imagem da lâmpada UV pode ser vista na imagem acima.

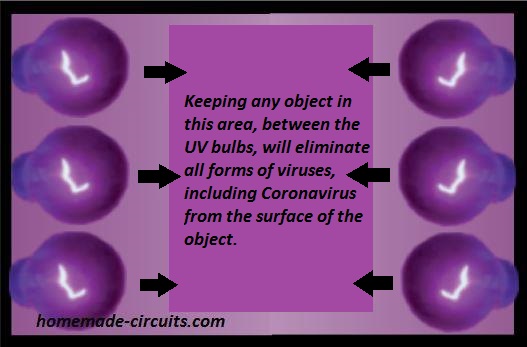

Uma simples caixa DIY UV-C é mostrada abaixo, que pode ser construída por qualquer pessoa em casa. A caixa pode ser uma caixa de madeira com folha de alumínio colada na superfície interna. As lâmpadas UV podem ser instaladas conforme indicado na imagem. A quantidade de bulbos é uma questão de escolha, números maiores podem resultar em maior eficácia contra os vírus.
Entre todos os outros materiais, nosso celular pode ser o mais vulnerável à infecção ou abrigo por coronavírus, portanto, discutiremos um método de uso de gabinete baseado em UV-C que pode ser usado para desinfetar um celular ou outros objetos semelhantes de todos os micróbios possíveis.
Fazendo o armário de desinfetante de telefone celular UV

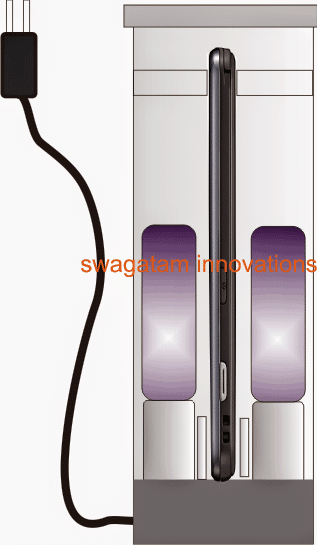

Pode ser feito com chapas acrílicas devidamente cortadas e dimensionadas. Basicamente uma caixa retangular transparente ou acrílica colorida capaz de conter duas lâmpadas UV na vertical e o celular no meio precisa ser fabricado e unido como mostra a imagem a seguir.
Duas lâmpadas UV podem ser vistas fixadas sobre uma pequena caixa de madeira. Se um temporizador de contagem regressiva for usado no projeto, ele pode ser alojado dentro desta caixa de madeira e conectado com as lâmpadas, conforme indicado no circuito do temporizador de contagem regressiva a seguir.
Se desejar um interruptor manual ON/OFF dez, o circuito do temporizador pode ser eliminado e as duas lâmpadas ligadas em paralelo diretamente com o cabo de alimentação.
A caixa de acrílico deve ter alguns pilares projetados na parte inferior e nas paredes para que o celular possa ser inserido entre esses pilares e suportes eretos.
A posição acima facilitaria uma exposição ideal às duas lâmpadas UV que residem a alguns mm do telefone celular
O circuito do temporizador de contagem regressiva
O temporizador de contagem regressiva opcional pode ser associado ao conjunto desinfetante de telefone celular UV acima para desligar automaticamente as lâmpadas após um tempo pré-determinado definido.
Toda a descrição do circuito e a lista de peças podem ser estudadas neste artigo.

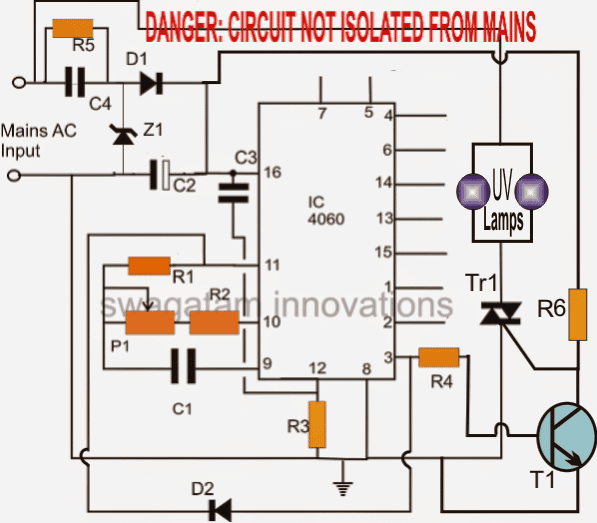

Os dois UV simplesmente precisam ser conectados em paralelo um com o outro e em série com o triac, conforme mostrado no diagrama abaixo.
Diagrama de circuito
Caixa de Desinfecção UV com Temporizador

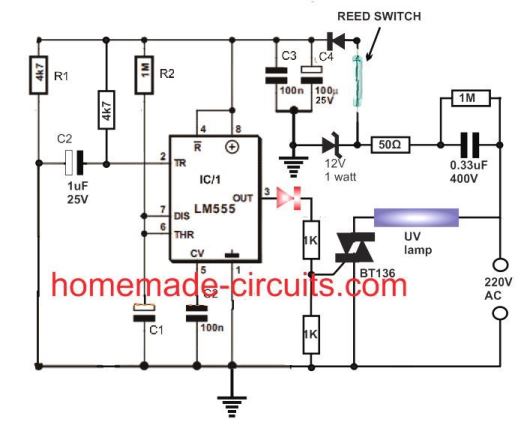

O próximo conceito de desinfecção baseado em UV também é semelhante ao acima, exceto o IC que é um IC 555 aqui. Juntamente com um temporizador automático de corte, o design também apresenta o uso de um relé de palheta que garante que as lâmpadas UV nunca sejam ligadas quando a porta do gabinete estiver aberta.
O funcionamento do circuito pode ser entendido com a ajuda dos seguintes pontos.
O IC 555 é conectado como um multivibrador monoestável padrão, alimentado por um circuito de fonte de alimentação sem transformador estabilizado, composto por C3, C4, 0,33uF e o diodo zener de 12V.
Assim que o circuito é alimentado pela rede elétrica CA, os 12V DC através do monoestável aciona instantaneamente o circuito através do pino 2 conectado ao capacitor de 1uF do IC. O capacitor aterra momentaneamente o pino2 do CI ativando seu pino3 de saída com uma alimentação positiva.
A alimentação positiva no pino3 ativa o triac e a lâmpada UV.
O monoestável agora começa a contar, e dependendo dos valores de C1 e R2, o pino3 e o triac permanecem ligados por um período de tempo estipulado. Decorrido o tempo, o pino3 torna-se zero, desligando o triac e a lâmpada UV.
Também podemos ver um relé reed conectado em série com a linha positiva da alimentação de entrada.
Este relé de palheta é acoplado a um imã, associado ao mecanismo da porta do gabinete da caixa UV. Enquanto a porta estiver na posição aberta, o ímã é puxado para fora do relé reed, fazendo com que seus contatos permaneçam abertos e o monoestável seja desligado. Quando a porta está fechada, o ímã é puxado para perto do relé reed, forçando seus contatos a fecharem, e liga a alimentação do monoestável. O monoestável agora liga, fazendo com que o temporizador e a lâmpada UV sejam ativados para as ações pretendidas.
Para Operação DC:

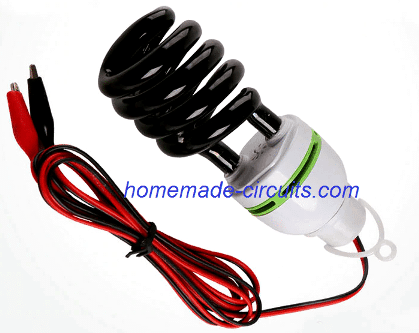

Para operação DC usando uma bateria de 12V, o seguinte tipo de lâmpada pode ser empregado:
Um temporizador não é mostrado aqui, a unidade pode ser simplesmente conectada a qualquer bateria de automóvel de 12V e ligada por um determinado período de tempo dentro de um recipiente opaco junto com o dispositivo que precisa ser higienizado. Depois disso, a unidade pode ser desconectada.
