Detector sem carga e circuito de corte para inversores

Relacionados

O post discute um circuito de corte de relé que pode ser incluído em inversores para garantir que, sob nenhuma carga na saída, a condição seja detectada rapidamente e o fornecimento seja cortado, evitando que o inversor opere desnecessariamente. A ideia foi solicitada pelo Sr. Rajath.

Especificações técnicas

Eu preciso adotar um sistema de corte automático sem carga no meu inversor, você tem algum projeto adequado, que poderia me ajudar. ou então você pode dar alguma idéia de como conseguir, pois preciso desligar a saída do inversor sempre que não houver corrente extraída dele. por favor me ajude, aqui.

Saudações Rajath

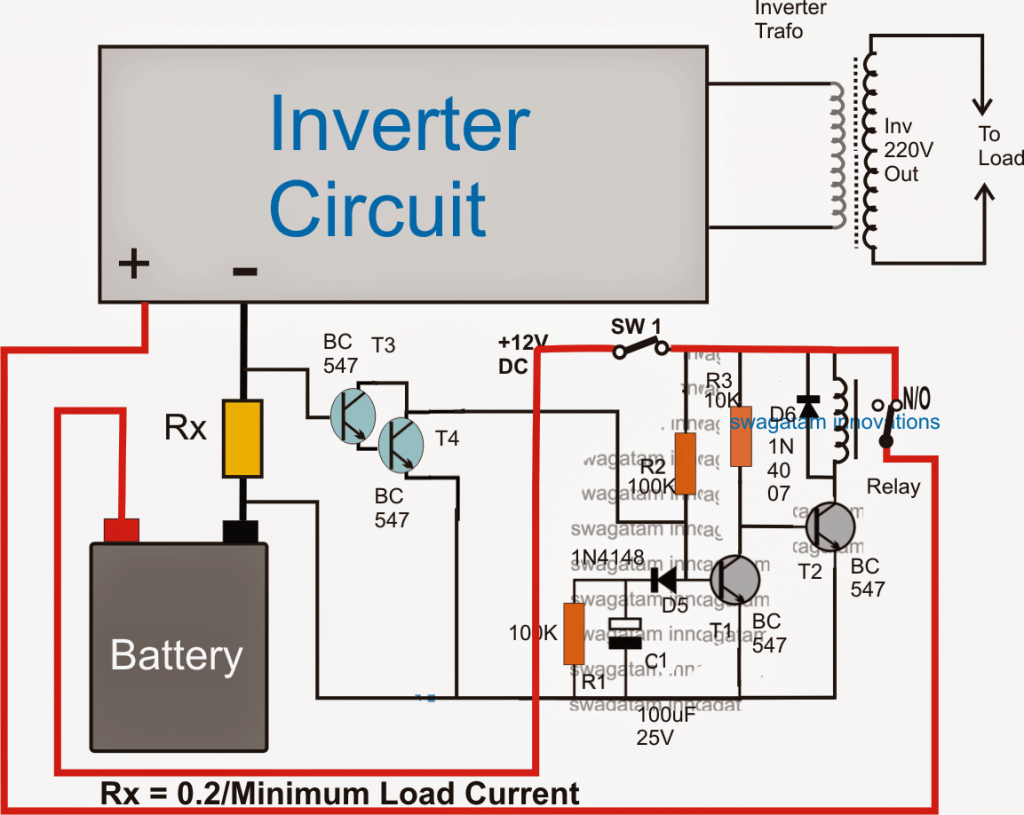

O design

IMG 6246947AB64A3

Em alguns dos posts anteriores, aprendemos como fazer um circuito de corte de sobrecarga, como:

Circuito de proteção contra sobrecarga e corte de bateria fraca.

Circuito protetor de sobrecorrente do motor

No entanto, o presente conceito trata de uma situação oposta em que uma condição sem carga deve ser detectada e cortada por persistir, ou seja, discutimos um circuito para evitar uma condição sem carga para inversores.

Conforme mostrado na figura acima, um detector sem carga e procedimento de corte podem ser iniciados incorporando este projeto em qualquer circuito inversor.

Os detalhes operacionais podem ser entendidos com a seguinte explicação:

O circuito é composto por dois estágios, ou seja, o amplificador de corrente e o estágio do sensor usando o par T3/T4 Darlington, e um estágio ON de atraso simples usando T1, T2 e os componentes associados.

Assim que o SW1 é ligado, a contagem do temporizador de atraso-ON é iniciada através de C1 que começa a carregar através de R2 e D5 mantendo T1 desligado no processo. Com T1 ligado, T2 é ligado, o que por sua vez liga o relé.

O relé permite que o positivo da bateria seja conectado ao inversor para que o inversor seja capaz de iniciar e gerar a rede CA necessária para os aparelhos pretendidos.

Com a presença de uma carga na saída, a bateria sofre um consumo de corrente proporcional, e no curso Rx experimenta um fluxo de corrente através dela.

Esta corrente é transformada em uma quantidade proporcional de tensão em Rx que é detectada pelo par T3/T4 Darlington e é forçada a ligar.

Com T3/T4 ligado, C1 é instantaneamente inibido de ser carregado, o que leva a uma desabilitação imediata do temporizador de atraso ON, garantindo que a saída do inversor continue a fornecer tensão à carga.

No entanto, suponha que a saída do inversor seja desprovida de qualquer carga (sem condição de carga), T3/T4 é então incapaz de ligar, o que permite que C1 seja carregado gradualmente até que o potencial através dele se torne suficiente para acionar T1.

Uma vez que T1 é acionado, T2 é cortado e o relé também. Com os contatos do relé cortados e deslocados do contato N/O para o contato N/C, o positivo do inversor também é cortado, o sistema fica parado.
