Procurando por um simples circuito de pisca-pisca de corda de LED de 12 V para o seu próximo projeto de decoração de Natal? Aprenda como é fácil construir um pisca-pisca LED para peruca usando apenas alguns transistores e alguns outros componentes passivos.

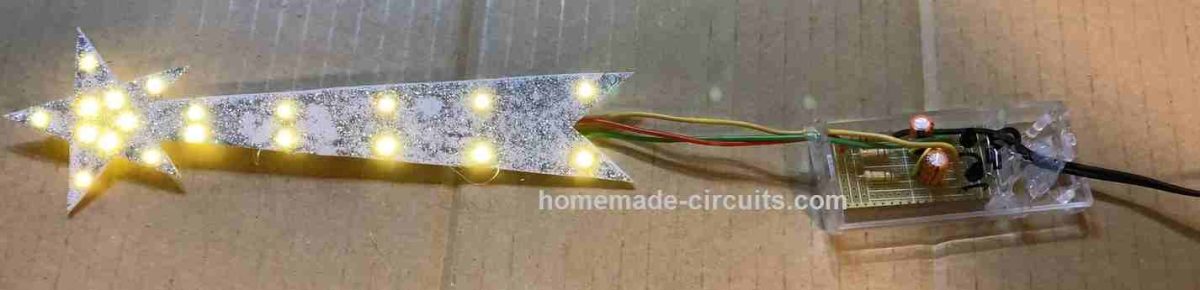

Lâmpadas LED intermitentes para decoração de casas
Um esquema de pisca-pisca LED também foi fornecido para facilitar a construção.
É um projeto simples e divertido em casa que quase não lhe custará nada, mas o resultado realmente o divertirá.
Construa um pisca-pisca LED simples e encontre maneiras de usá-lo para decoração. Lá você deve ter estudado como um transistor pode ser usado para comutar uma carga conectada ao seu coletor através de uma pequena tensão aplicada à sua base.
O circuito de um simples pisca-pisca de peruca de LED apresentado aqui incorpora apenas um par de transistores e é conectado como um multivibrador.
Os transistores alternam alternadamente os LEDs conectados aos seus pontos coletores para produzir um atraente efeito piscante de LEDs. O circuito também pode ser usado como uma unidade de pisca-alerta de emergência LED.

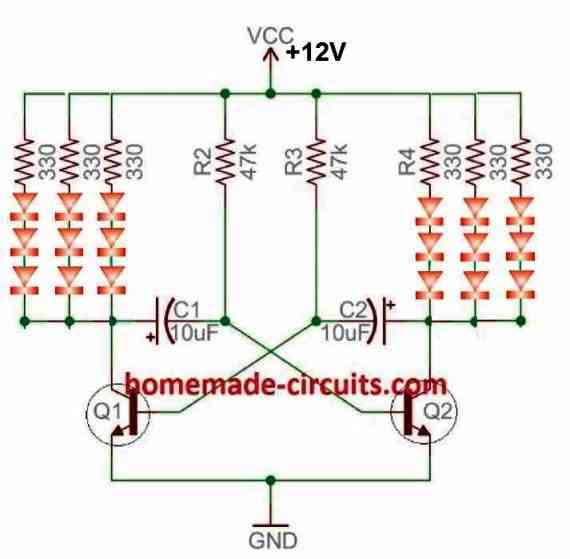

Muitas séries paralelas conectadas podem ser configuradas com este circuito astável de transistor, conforme mostrado na imagem a seguir

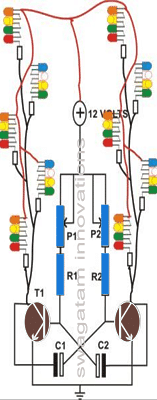

A próxima imagem mostra como as luzes de seqüência de LED paralelas em série podem ser organizadas usando o mesmo conceito de pisca-pisca multivibrador para decorar uma árvore de Natal ou para fazer uma estrela de Natal.
Peças necessárias para o circuito de pisca-pisca de LED proposto usando transistor AMV
- Você precisará do seguinte número muito pequeno de componentes para construir este circuito: Resistores ¼ watt, CFR, 5%
- R1 e R2 = 22 K,
- Potenciômetros = 47 K,
- Os resistores da série LED são todos = 150 Ohms,
- LED ALEATÓRIO COLORIDO 5mm = 40 nos.
- Capacitores Eletrolíticos Radiais
- C1 e C2 = 10 µF / 25 Volts,
- Transistores, uso geral
- T2 e T2 = BC 547 B
- Placa de uso geral = peça pequena de 4″ por 4″
Como construir um pisca-pisca AMV com luz de corda de LED?
A construção deste pisca LED é muito simples e é concluída através dos seguintes passos simples: Na placa de uso geral fornecida, comece inserindo os dois transistores em algum lugar ao redor do centro da placa.
Mantenha pelo menos um centímetro de espaço entre eles. Solde e corte seus cabos de forma limpa. Em seguida, preencha a placa com os resistores e os capacitores. Como acima, solde e corte seus cabos com a ajuda de uma pinça. Agora vá interconectando seus cabos soldados conforme mostrado no diagrama de circuito.
Todo o procedimento não deve demorar mais de meia hora. Isso conclui a montagem da placa de circuito.
Pegue um invólucro de plástico adequado, faça os furos apropriados para os potenciômetros em seu painel frontal. Fixe os potenciômetros nesses orifícios e conecte-os aos pontos relevantes da placa de circuito com a ajuda de fios flexíveis conforme o esquema do circuito.
Como fazer as conexões da série LED?
Para completar a fiação da string de LEDs, basta seguir os seguintes pontos: Em um dos meus artigos escritos anteriormente, você pode encontrar uma discussão detalhada sobre o método de conectar os LEDs em série e depois em paralelo.
Basta seguir a descrição do circuito do artigo e concluir a construção de duas strings de LED. Ou, alternativamente, você pode fazê-lo de acordo com o diagrama de fiação das conexões de LED neste artigo.
Em última análise, você descobrirá que existem dois pontos negativos saindo das duas cordas de LED e um positivo comum.
Como testá-lo?
Com a ajuda do esquema de pisca-pisca de peruca LED fornecido, você pode proceder ao teste da unidade da seguinte maneira: Conecte soldando as saídas da string de LED nos pontos apropriados da placa de circuito.
Finalmente, conecte uma fonte de 12 ao conjunto de circuito completo, instantaneamente toda a cadeia de LED começará a piscar exibindo um verdadeiro efeito de luz de fada.
Esta luz de corda de LED pode ser posicionada adequadamente sobre o pára-brisa do seu carro para uma pequena decoração agradável. Os controles do potenciômetro podem ser otimizados de acordo com o seu gosto para obter resultados mais surpreendentes do circuito.
Construindo uma pequena estrela de Natal LED

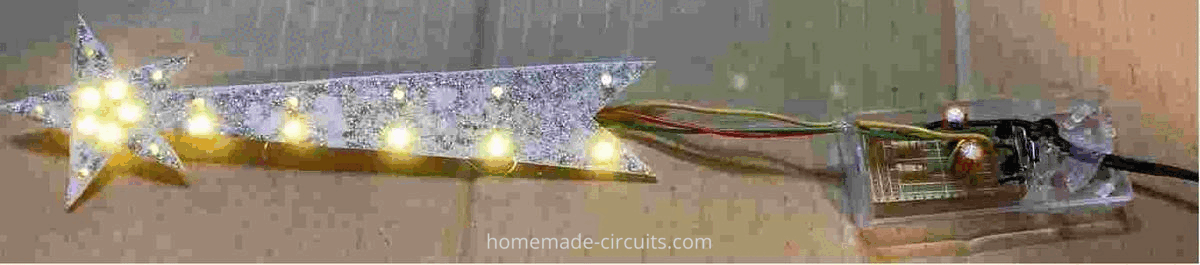

O circuito astável do transistor explicado acima pode ser usado para fazer uma bela estrela de Natal, cravejada de LED, piscando, como mostrado na imagem GIF acima.
