DIY Taser Gun Circuit – Stun Gun Circuit

Um circuito Taser, também conhecido como circuito de armas de choque, é uma unidade não letal de produção de choque elétrico usada para paralisar uma pessoa por um tempo sem causar ferimentos ou danos graves. É um dispositivo muito útil, especialmente para imobilizar um invasor.

O uso e fabricação de armas de choque é restrito na maioria dos países.

No entanto, nos Estados Unidos da América, alguns estados permitem o uso de armas de choque.

Uma arma de choque está disponível em uma variedade de estilos, como armas de choque de batom, armas de choque de celular, bastões de choque, armas de choque da força policial, armas de choque de fita rosa e armas de choque disfarçadas.

Como funciona?

Leia as seguintes instruções antes de construir:

Também conhecido como Taser Gun, esse dispositivo gera pulsos de tensão substanciais que podem perturbar os tecidos musculares e o sistema neurológico, forçando qualquer um que o toque a uma condição de perplexidade mental.

A unidade pode ser usada contra feras atacantes ou intrusos perigosos.


Observe que este gadget pode ser proibido no seu país.

Este dispositivo pode ser extremamente perigoso para pessoas com problemas cardíacos, que podem estar usando dispositivos eletrônicos externos (como chupetas), pois podem causar uma grande quantidade de interferência de RF.

Não tente um comportamento imprudente com esse gadget, ele está longe de ser um brinquedo.

Um Taser funciona como um conversor de tensão de dois estágios. No primeiro estágio, o transformador de comutação de alta frequência aumenta a tensão da bateria para vários kV para carregar o capacitor. Após carregar o capacitor, ele alimenta o segundo transformador aumentando a tensão para 10 – 50kV (aprox.) Com uma taxa de repetição de 5-40 Hz (aprox.).

Tipos de Taser

Existem tipos básicos de Taser: multiplicador, tiristor e gap gap. O multiplicador Taser é constituído por um transformador que possui uma tensão de saída mais alta e funciona com tensão DC.

Este tipo de Taser também possui diodos e capacitores de alta tensão e é para capacitores que o multiplicador Taser emite um som alto.

O tipo de tiristor é o mais eficiente. Aqui a tensão do capacitor não é alta (250 – 500 V aprox.) E funciona com a ajuda de dois componentes principais: divisor resistivo (lâmpada de neon) e diac.

As pistolas de pederneira, por outro lado, são as armas de choque mais baratas e mais ineficazes. Como o nome indica, ele possui uma faísca para operar e a tensão da bateria é carregada com um conversor de transistor.

Projeto # 1: Como fiz meu Taser

Dos três tipos de Tasers, optei por continuar com o Tiristor por causa de sua eficácia. Usei o MOSFET (Transistor de efeito de campo de semicondutor de óxido de metal) para construir o conversor de tensão. A principal razão para o uso do MOSFET é puramente do ponto de vista da eficiência.

Em um conversor push-pull que geralmente é usado em armas de choque, o nível atinge cerca de 20%, enquanto no MOSFET o conversor fornece uma eficiência de até 75% com a frequência de trabalho de 80-120 kHz.

Em seguida, usei um tiristor de porta para o segundo comutador, juntamente com quatro lâmpadas de neon com tensão de ignição de 95V e frequência de repetição de pulso de 30 a 50Hz.

Especificações do transformador

Para o transformador do inversor, preferi usar um transformador baseado em núcleo EE que mantivesse a seção transversal da coluna central de 20 a 25 mm2.

A folga de ar de 0,5 mm de espessura é colocada na coluna central. A polaridade primária é ajustada para 2×12 voltas do diâmetro do cabo (0,4 mm) enquanto a polaridade secundária é ajustada para 700 voltas do cabo (0,1 mm).

A polaridade secundária é ferida em várias camadas isoladas. A razão para isolar as camadas é evitar quebrar o esmalte do fio sob alta tensão. Existem dois eletrodos em uma arma Taser. Eles se parecem com um dardo e são conectados à unidade principal com um cabo.

Especificações da bateria

Uma pistola elétrica pode ser alimentada com seis células de 1,5V ou sete células de 1,2V.

A melhor opção é ter duas células ou Li-pol ou Li-ion conectando a série. Deve-se notar que esta pistola de choque pode consumir uma corrente de até 1,5 amperes quando ligada, o que significa que as baterias comuns podem não funcionar com eficiência e drenar rapidamente.

Escrito e apresentado por: Dhrubajyoti Biswas

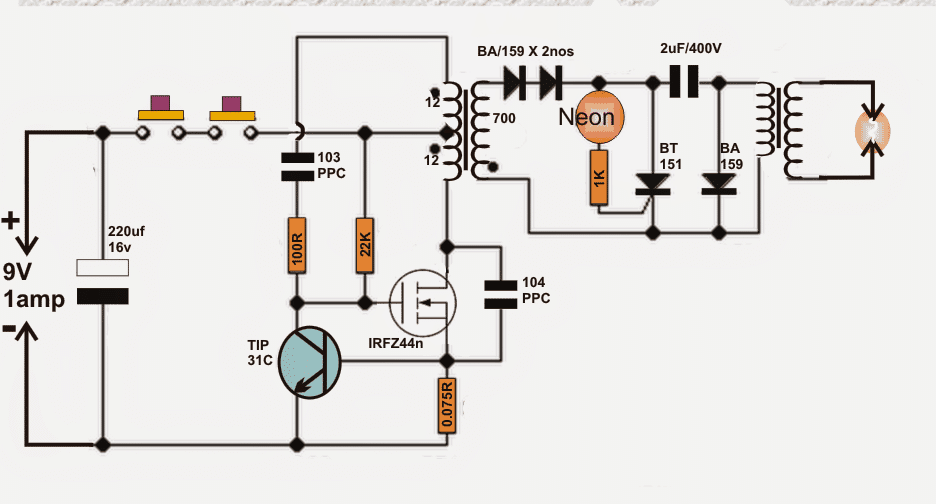

Diagrama de circuito

Projeto # 2: Usando o IC 555

A descrição do circuito de pistola de choque proposto pode ser entendida da seguinte forma:

O 555 IC é conectado como uma astável para gerar ondas retangulares com frequência e ciclo de serviço variáveis ​​(consulte potenciômetros e diodos).

Esse sinal é fornecido ao Mosfet IRF840 (não é necessário incorporar uma rede de transistores de totem, pois a frequência seria reduzida, no entanto, o IC possui um potencial de corrente adequado para carregar / descarregar rapidamente a porta).

Como alternativa ao mosfet, um transistor bipolar funciona extremamente bem (adicione um resistor de 100 ohm entre 555 e a base do transistor).

O BJT apropriado pode ser BU406, mas o BJT adicionalmente reduzido pode ser bom, observe que você deve conseguir lidar com um mínimo de 2A sem parar.

O amortecedor de impulso indutivo não é necessário, pois a energia elétrica é menor, que é praticamente completamente adsorvida para carregar o capacitor do tanque; também, como esse dispositivo é operado por bateria, não queremos dispersar a energia em um resistor, sem No entanto, precisamos produzir as faíscas

Com um sistema de desprezo, você encontrará níveis de disparo reduzidos. Use um interruptor de pressão para proteção

Construindo o transformador para o circuito de armas de choque:

Este poderia ser o aspecto tedioso real. Porque nos varejistas temos que construí-los. Componentes essenciais: fio de cobre esmaltado (0,20 mm ou 0,125 mm), barra de ferrite, folhas de PEBD (0,25 mm).

Cubra a haste de ferrite com uma aplicação de ldpe (polietileno, use fita isolante elétrica como substituto) e cole-a (ou prenda-a) Coloque enrolamentos 200-250 no ldpe (seria muito mais enrolador se a haste for mais 1 ‘), um aplicativo adicional de PDL, outro enrolamento de 200-250 e assim por diante, para eventualmente ter 5-6 níveis (aproximadamente 1000-1400 voltas, no entanto, voltas adicionais não afetariam adversamente a funcionalidade), e novamente tenha cuidado com o arco interno que pode destruí-lo.

Isole-o mais uma vez e defina o enrolamento primário; 15 a 20 voltas de fio de 1 mm seriam ótimos; uma quantidade excessiva de enrolamento provavelmente levará a uma corrente mais baixa e a um pico reduzido no T2 secundário devido a um período de aumento reduzido e muito poucos não irão saturar o núcleo.

Escolha capacitores MKP, pois possuem ESR e ESL mínimos (estes são populares nas bobinas de Tesla como capacitores mmc).

A brecha de faíscas

A diferença de centelha pode ser diretamente um par de fios cruzados (embora intocados) com 1 mm de distância. Funciona como um interruptor regulado por tensão, disparando quando a tensão é agradável para ionizar o ar entre eles (transformando-o em plasma com menos resistência).

Lembre-se de que pode ser sensato, coloque-o em uma caixa de plástico compacta e encha com óleo que permita que as bolhas se afastem.

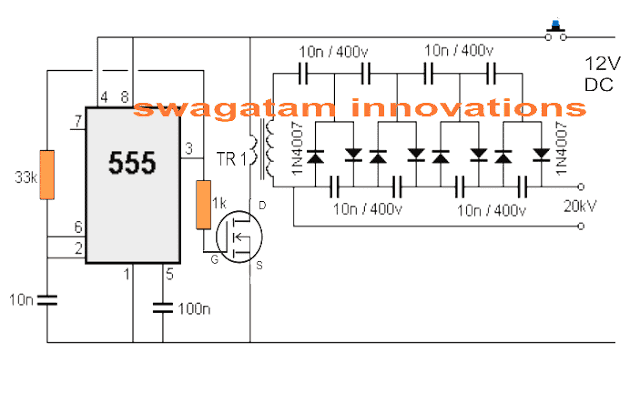

Diagrama de circuito

Arma elétrica de circuito único com IC 555



FONTE

Nota: Este foi traduzido do Inglês para português (auto)

Pode conter erros de tradução
