Este circuito de alimentação de rede sem transformador permitirá a intermitência de uma cadeia de LEDs bicolores 100, em um efeito alternado de vermelho e verde.
Usando LEDs bicolores de 2 pinos
O circuito proposto pode ser usado como um pisca-pisca de LED bicolor, para gerar um efeito intermitente vermelho e verde alternado sobre uma sequência de 100 LEDs.
LEDs bicolores estão disponíveis em variações de 3 pinos e 2 pinos, em nosso projeto usamos a opção de LED bicolor de 2 pinos para manter as coisas compactas e muito eficientes.
Operação do Circuito

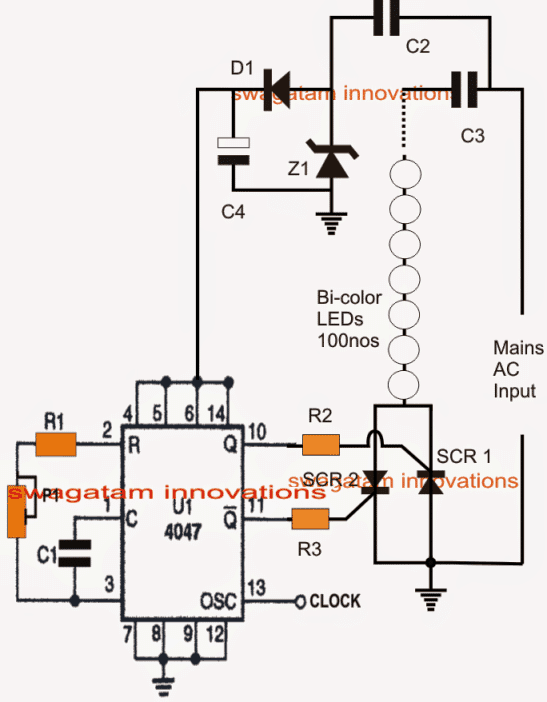

Observando o projeto mostrado acima, podemos ver uma configuração simples usando um gerador de clock push-pull IC 4047.
O IC é usado para gerar um par de saídas de comutação alternada, a partir da pinagem nº 10 e 11 mostrada do IC.
A frequência dessas saídas de condução alternada pode ser ajustada ajustando adequadamente o potenciômetro P1 e selecionando a faixa desejada com C1.
As saídas de comutação podem ser vistas configuradas com dois SCRs de fiação oposta, que por sua vez são conectados com a cadeia de LEDs bicolores na entrada da rede elétrica através de um capacitor de alta tensão C3 em queda.
O circuito também incorpora um estágio de fonte de alimentação sem transformador composto por C2, D1, C4, Z1, para alimentar o IC com a CC de baixa tensão necessária.
Quando o circuito de pisca-pisca de LED bicolor de 2 pinos proposto é ligado, o IC começa a oscilar na taxa definida em seu pino 10 e pino 11 alternadamente, acionando os SCRs na mesma taxa alternada.
Os SCRs respondem a esses pulsos e conduzem de acordo, permitindo que a cadeia de LEDs bicolor se ilumine através de um efeito intermitente de cor verde e vermelha alternadamente.
Atenção: O circuito acima não é isolado da rede elétrica, portanto é extremamente perigoso tocar em uma posição descoberta e LIGADA.
Lista de peças
R1, R2, R3 = 1K
C1, C4 = 100uF 25V
C2, C3 = 0,33uF/400V
Z1 = 12V 1 watt zener
D1 = diodo 1N4007
SCRs = 2nos BT169G
LEDs = 100nos (para entrada de 220V), 50nos (para entrada de 110V) de 2 pinos, LEDs bicolores VERMELHO de alto brilho e verde
Entrada: 220V/110V
Atualização de correção
O design mostrado acima tem uma falha séria nele. O SCR1 está configurado incorretamente e pode não funcionar conforme proposto na explicação.

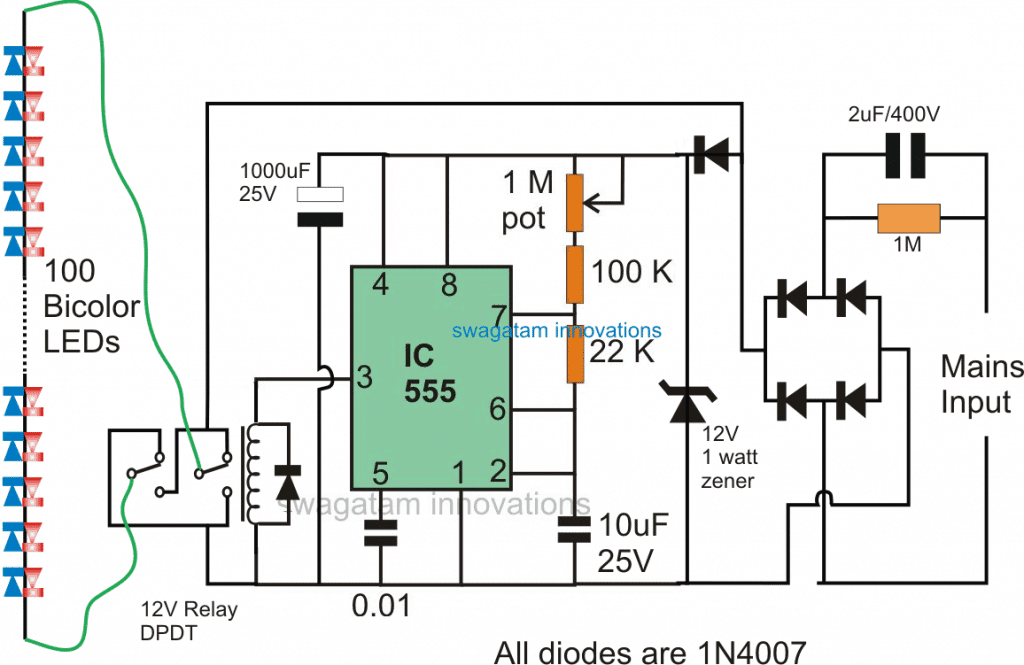

O diagrama a seguir usando um relé DPDT parece ser a abordagem correta para implementar as operações de piscamento de LED bicolor discutidas acima:
