Circuito de lâmpada LED de 1 Watt com LEDs SMD

A publicação discute extensivamente o procedimento de construção de uma lâmpada LED de 1 watt usando LEDs SMD, como 3528 smd ou 2214 SMD. Vamos aprender os detalhes.

LED de 1 watt vs. 3528 smd ou 2214 SMD LED

Hoje, os LEDs de 1 watt são muito populares e usados ​​na maioria das aplicações de lâmpadas LED. Embora sejam extremamente eficientes em termos de níveis de intensidade de luz e consumo de corrente, esses LEDs de alta potência requerem um dissipador de calor formidável para funcionar de maneira adequada e otimizada.

Sem um dissipador de calor, os LEDs de 1 watt podem se tornar completamente inúteis, pois isso significaria danos imediatos aos dispositivos devido ao superaquecimento e sobrecarga térmica.

Além disso, esses LEDs requerem PCBs especiais à base de alumínio para montagem, o que, por sua vez, requer um dissipador de calor externo em alumínio para resfriamento adicional.

Todas essas compulsões tornam esses módulos de LED bastante difíceis de montar e encomendar para entusiastas ou qualquer novo entusiasta eletrônico interessado.

No entanto, com o advento de muitas variantes menores de LED SMD, variando de 20 mA a 60 mA, fazer equivalentes de LED de 1 Watt com iluminação e confiabilidade equivalentes agora é brincadeira de criança, e como essas variantes menores não Eles exigem que os dissipadores de calor funcionem, são extremamente desejáveis ​​e factíveis para muitos recém-chegados ao campo, que podem estar avidamente intrigados e interessados ​​em brincar e fazer seus próprios projetos de luz LED para suas casas, e se gabar entre os amigos.

Faça um LED de 1 watt usando 3528 LEDs smd ou 2214 SMD LEDs

Uma lâmpada LED equivalente a 1 watt pode ser facilmente fabricada incorporando muitos LEDs menores de 20 mA ou 50 mA e ajustando-os com uma tensão de alimentação adequada.


De fato, quaisquer LEDs equivalentes de alta potência podem ser fabricados usando esses LEDs menores de baixa corrente, conforme desejado, portanto, é possível fabricar um LED de 3 watts ou 5 watts ou até mais alto usando equivalentes menores, como aqueles. LEDs 3528 ou 2214.

A vantagem de usar LEDs menores para gerar iluminação equivalente comparável a 1 watt, 3 watts ou 5 watts pode ser resumida da seguinte forma:

Vantagens do uso de LEDs SMD

Os LEDs de baixa corrente podem ser operados sem a necessidade de um dissipador de calor e em qualquer PCB comum. O uso de PCBs especiais e caros à base de alumínio pode ser evitado com esses LEDs.

Os LEDs de baixa corrente tornam-se compatíveis com as unidades de fonte de alimentação capacitiva sem transformador e, portanto, a operação SMPS pode ser eliminada.

Com uma fonte de alimentação capacitiva em uso, a necessidade de controle de corrente se torna irrelevante porque o próprio capacitor de entrada atua como um controlador de corrente eficaz e só pode restringir a corrente aos níveis calculados.

Um LED de alta potência produzido a partir de um LED de baixa amperagem pode ter a capacidade de produzir mais iluminação em comparação com um único LED de alta potência com capacidade idêntica.

Devido às conveniências acima, esses equivalentes de alto watt podem ser facilmente construídos, mesmo por iniciantes ou pessoas que são relativamente novas no campo da eletrônica.

Desvantagens dos LEDs SMD

A única desvantagem é o tamanho envolvido desses módulos, que podem ser um pouco maiores em termos de área e também a montagem pode demorar um pouco.

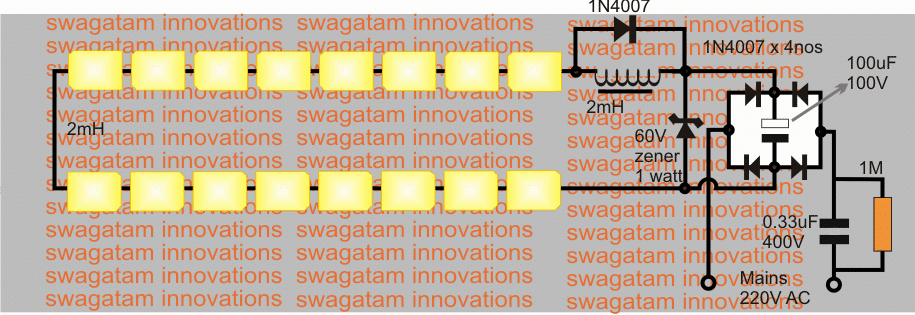

O diagrama a seguir mostra um exemplo de um circuito de lâmpada de LED de 1 watt usando 16nos de 2214 LEDs SMD (20mA) e uma fonte de alimentação sem transformador de capacidade adequada.

Diagrama de circuito

Todos os LEDs de 20 mA podem ser vistos conectados em série com uma fonte de alimentação compacta sem transformador.

Você também pode ver um indutor de 20 mH, incluído para interromper a sobretensão do comutador inicial, o diodo zener fornece proteção adicional contra qualquer possível flutuação de tensão.

Pode-se também incluir um Termistor NTC na entrada para fornecer ainda mais proteção aos LEDs contra surtos.
