Neste post, aprendemos como fazer um toco de críquete de LED iluminado e alças para ajudar os árbitros a declarar decisões infalíveis de OUT, NOT-OUT.
O Conceito de Circuito

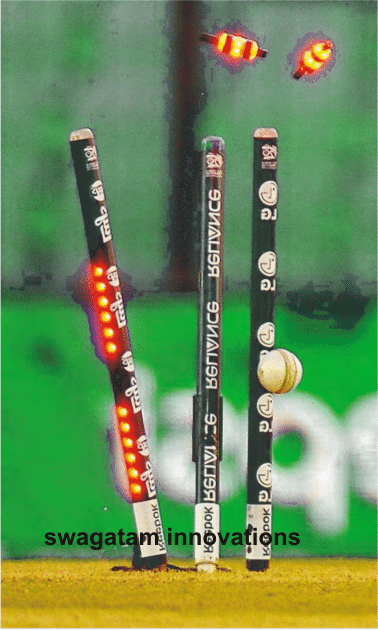

Você pode estar vendo esses incríveis tocos de críquete nas partidas de críquete da Copa do Mundo ICC de 2015, que podem ser vistas ofuscantes ou iluminadas assim que a bola atinge qualquer um dos tocos.
É inventado por um australiano chamado Bronte EcKermann e criado pelo fabricante sul-australiano Zing International.
Dizem que o custo desses tocos pode chegar a US$ 40.000 para cada conjunto, caramba!. Presume-se que o circuito desses tocos de LED consiste em todos os tipos de projetos complexos usando microcontroladores.
Neste artigo, aprenderemos como cada um desses circuitos pode ser construído usando componentes comuns por menos de US $ 5 e ainda ser tão eficaz quanto as especificações originais do LED.
Circuito de Eléctrodos de LED

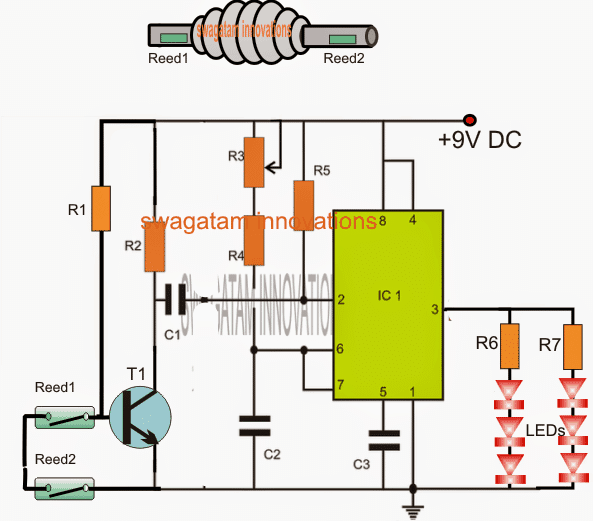

O primeiro diagrama abaixo mostra um circuito que pode ser empregado dentro das alças, a ideia pode ser entendida da seguinte forma:
O IC1 que é um IC 555 é configurado como um monoestável em que R3 e C2 juntamente com R4 decidem o tempo de ativação dos LEDs.
Um transistor NPN T1 pode ser visto conectado com a entrada de gatilho do pino 2 do IC, cuja base é equipada com um par de interruptores reed em série.
A ideia é simples: Todo o circuito deve ser fixado dentro de cada uma das alças com os interruptores reed dentro dos tubos finais das alças. Além disso, um ímã permanente precisa ser fixado nas extremidades superiores dos tocos para que os interruptores reed permaneçam fechados enquanto eles forem mantidos sobre os tocos.

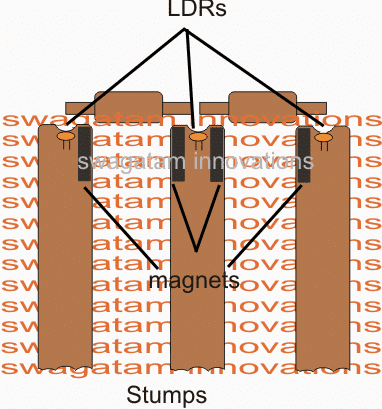

A figura acima mostra como os ímãs dentro dos tocos precisam ser encaixados e posicionados para que as alças respondam a eles.
Enquanto os grampos são mantidos sobre os tocos, os interruptores reed permanecem fechados garantindo um T1 desligado. No entanto, no momento em que a alça é completamente desalojada dos slots, permite que os interruptores reed abram e liguem T1 que por sua vez aciona o monoestável iluminando os LEDs por um período de tempo determinado por R3/R4/C2. Os LEDs permanecem desligados até que sejam novamente posicionados sobre os tocos para uma repetição.
Isso cuida do circuito de fiança, bem simples… não é?
No diagrama acima, também podemos ver os LDRs sendo posicionados bem no topo dos tocos, logo abaixo de pequenas aberturas que podem ser perfuradas nas superfícies superiores dos tocos.
Esses LDRs ficam expostos à luz externa do ambiente no momento em que os pinos são desalojados dos slots. como esses LDrs devem ser integrados a conjuntos de monoestáveis idênticos dentro dos tocos, a operação se torna responsável por acender os LEDs fixados nos tocos, assim todo o sistema formado pelos tocos e as alças fica sincronizado proporcionando uma sequência infalível dos procedimentos .
ATUALIZAR:

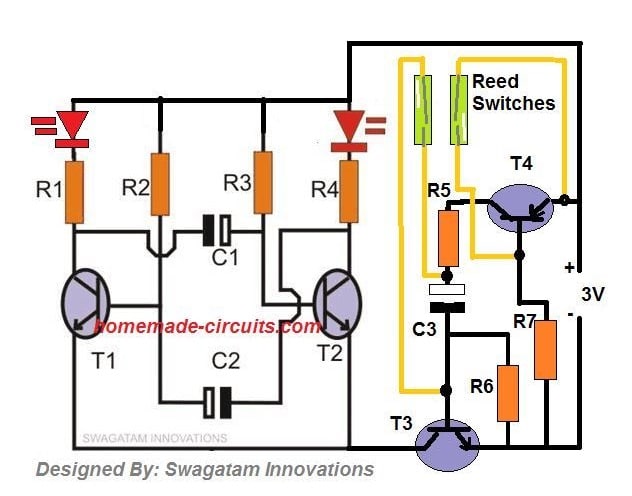

Ei amigos, hoje eu fiz o design da alça de LED ainda mais simples usando transistores em vez de um IC. A vantagem deste circuito é que ele pode funcionar mesmo com alimentação de 3 V e também piscar os LEDs conectados durante o seu período LIGADO. Além disso, assegurei que a corrente estacionária do circuito seja desprezivelmente baixa (enquanto estes são montados nos tocos)
Aqui está o novo diagrama de circuito para seu prazer de visualização!
Importante: Por favor, mantenha ambos os interruptores reed juntos em um único braço da alça e ligados com um único ímã no toco, em vez de instalá-los nos braços opostos da alça. Como ambos os interruptores de palheta precisam fechar enquanto são colocados nos tocos, se um dos reed estiver aberto, o circuito pode não responder corretamente.
Prova de vídeo ou os resultados do teste do LED Bail acima
Lista de peças
- R1, R4 = 100 Ohms
- R2, R3 = 56K
- R5, R6 = 10K
- R7 = 330K
- C1, C2 = 10uF/6V
- C3 = 1000uF/6V
- T1, T2, T3 = BC547
- T4 = BC557
- Diversos = Interruptores de relé de palheta, célula de botão de 3V

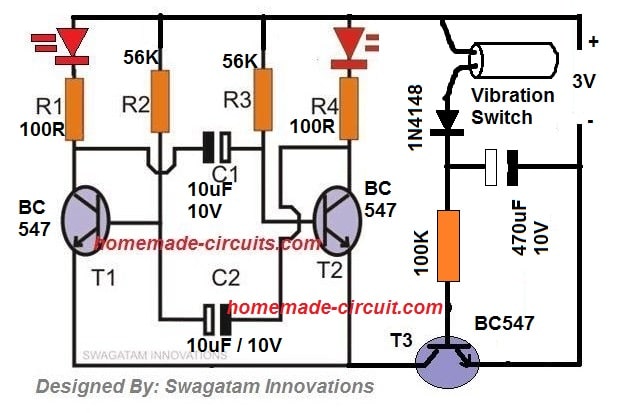

O circuito de LED Bail acima pode ser simplificado ainda mais usando um interruptor de vibração, como mostrado abaixo, embora eu duvide que o nível de precisão possa não ser tão bom quanto a versão do reed reed.

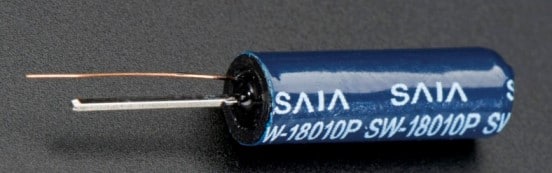

Imagem do interruptor de vibração
Diagrama de circuito
Circuito de toco de LED

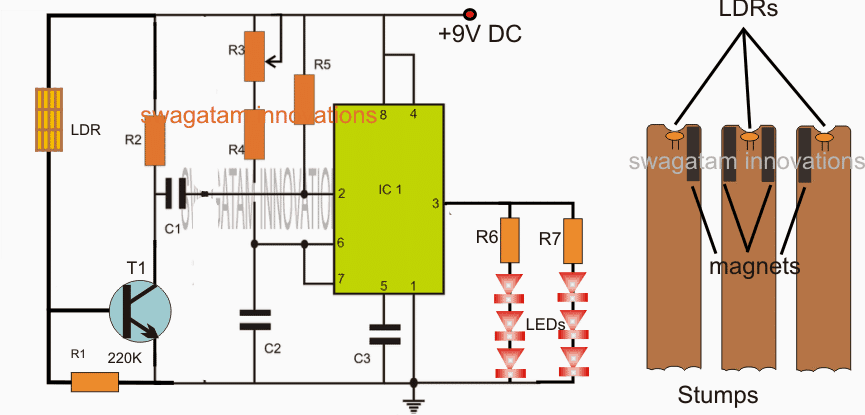

O circuito a seguir mostra como o circuito dentro dos tocos precisa ser configurado para implementar as operações do circuito de tocos de LED.
No diagrama podemos testemunhar os métodos de integração dos LDRs com um monoestável baseado em 555 IC.
Enquanto as hastes são mantidas sobre os tocos, a luz ambiente permanece bloqueada dos LDRs, o que mantém o T1 desligado. mas no momento em que as alças são lançadas dos tocos, os LDRs ficam expostos à luz ambiente, permitindo que T1 receba uma tensão de polarização que, por sua vez, aciona o monoestável para que os LEDs sejam iluminados pelo período de tempo definido pelos componentes relevantes.
Os LEDs desligam-se após decorrido o tempo definido até que as alças sejam restauradas sobre os tocos para mais um ciclo.
Projetado por: Swagatam.
Lista de peças para o circuito de toco de críquete de LED explicado acima
- R1 = 220K
- R2, R4, R5 = 10k
- R6, R7 = 220 ohms
- R3 = 1M predefinido
- C1 = 1uF/25V
- C2 = 100uF/16V
- C3 = 0,01uF
- T1 = BC547
- IC1 = NE555
Se você tiver alguma dúvida sobre o funcionamento ou a fabricação do circuito, sinta-se à vontade para entrar em contato comigo através dos comentários, ficarei feliz em ajudar!
