Circuito de Luz de Cordas LED 220V / 120V Usando Capacitor Único

O post explica como criar uma luz de corda LED que pode ser operada a partir de uma rede de 220V através de um único capacitor PPC barato. A ideia foi solicitada pelo Sr. Basit Momin.

As especificações técnicas

Estou tentando fazer uma lâmpada led de 1 watt ac, como uma lâmpada miniatura de 6.2v 3 amp ou lâmpada de decoração de festival, para que seja fácil soldar o led sem ver mais e menos leds será fácil soldar o led em série sem ver cada vez menos o led, por isso pedimos ajuda

Na verdade, eu quero fazer 100 nós de led de 2 matrizes cada matriz de 50 leds. Estou tentando converter leds em lâmpadas CA como lâmpadas de decoração para festivais de 6.2v, então essa é minha pergunta, senhor

Podemos executar os LEDs sem o circuito adicionando alguns ics a cada led? Quero executá-lo diretamente em 230V AC, sem circuitos como as lâmpadas da série do festival.

Basit Momin

Analisando a solicitação de circuito


Olá basit

Os LEDs são diferentes das lâmpadas de filamento e são muito vulneráveis ​​às flutuações de corrente; sem um capacitor de queda, os LEDs começarão a se apagar com as menores flutuações de tensão, se conectados diretamente ou através de resistores.
Portanto, um circuito de potência capacitiva recomendado deve ser usado.

Basit: Então, não podemos fabricar lâmpadas da série AC?

Resolvendo o problema do circuito

Você precisará incluir o capacitor de isolamento de alta tensão, o restante dos componentes pode ser removido.

faça duas séries de 50 LEDs e conecte as extremidades opostas, o que significa que a extremidade do ânodo de uma série deve ser conectada à extremidade do cátodo da outra série nas duas extremidades.

Agora basta conectar uma extremidade deste conjunto a um dos terminais principais, enquanto a outra extremidade ao outro terminal principal através de um capacitor de alta tensão.

Todas as configurações serão perigosas demais para serem tocadas, tome cuidado.

Diagramas de circuitos

Teste o design da luz LED da corda acima com um único capacitor PPC:


A ideia parece simples e viável e também bastante confiável, devido ao grande número de LEDs em série que cuidam do aumento inicial.

O grande número de LEDs garante que a queda total do LED de avanço esteja próxima do valor da rede CA, permitindo que a corrente inicial seja restrita a um nível razoável.

Se assumirmos que a queda direta dos LEDs brancos mostrados é de cerca de 3,3V, com 50 LEDs em série, atinge aproximadamente 3,3 x 50 = 165V, embora não esteja muito perto de 220V, mas o suficiente para neutralizar o aumento. Capacitor PPC inicial que atua como um curto momentâneo toda vez que a energia é ligada.

Provavelmente 90 números seriam adequados e perfeitamente seguros.

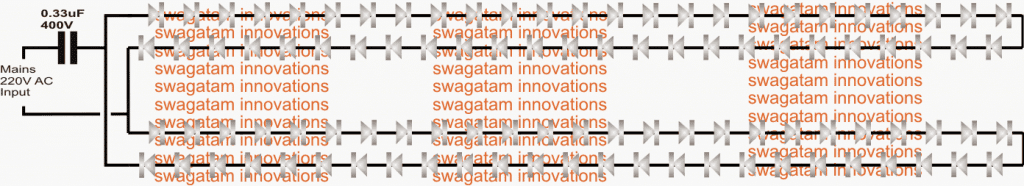

Como você pode ver no diagrama acima, existem 50 LEDs na sequência superior vinculados em série e uma sequência idêntica com um número idêntico de LEDs na parte inferior do design.

As extremidades livres dessas duas séries são conectadas uma à outra, mas usando as polaridades opostas, ou seja, o lado do ânodo de uma cadeia se torna comum com o lado do cátodo da outra cadeia e vice-versa.

A corrente alternada é aplicada a essas juntas comuns por meio de um capacitor PPC de alta tensão.

Um valor nominal de 0,33 uF é mostrado no diagrama, assumindo que LEDs de 5 mm sejam usados ​​no circuito.

Sabemos que a rede CA é essencialmente composta de corrente alternada que altera sua polaridade de ciclo 50 vezes por segundo, constituindo a especificação de 50 Hz.

As seqüências de LEDs são deliberadamente conectadas à polaridade da extremidade oposta, de modo que uma sequência ilumine em resposta a metade do ciclo CA, enquanto a outra coluna da outra metade do ciclo CA oposto.

Como isso deve acontecer muito rapidamente (50 vezes por segundo), o olho humano não pode dizer o intervalo fracionário ou o desbotamento das cordas, e ambas as cordas parecem estar iluminadas de forma brilhante e contínua.

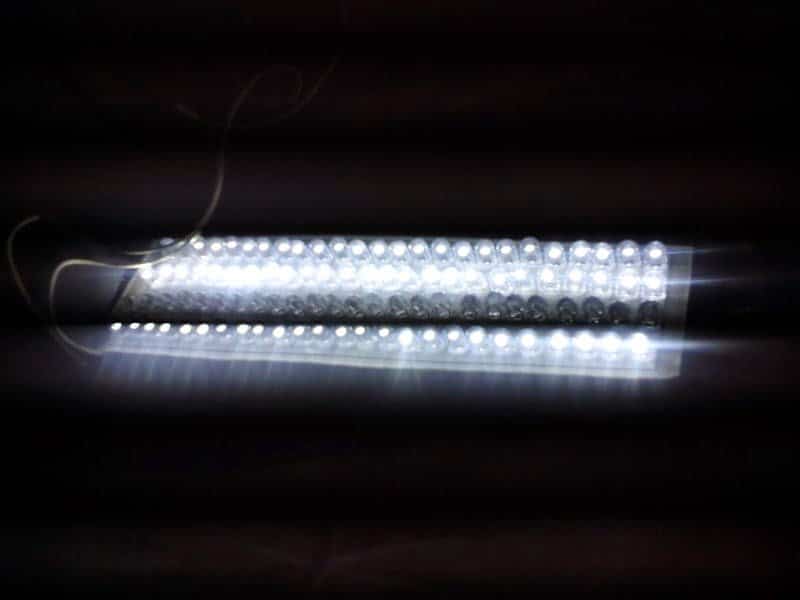

O design anterior foi construído e testado com sucesso pelo Sr. Ram, a imagem a seguir fornece um teste de desempenho deslumbrante para ele.

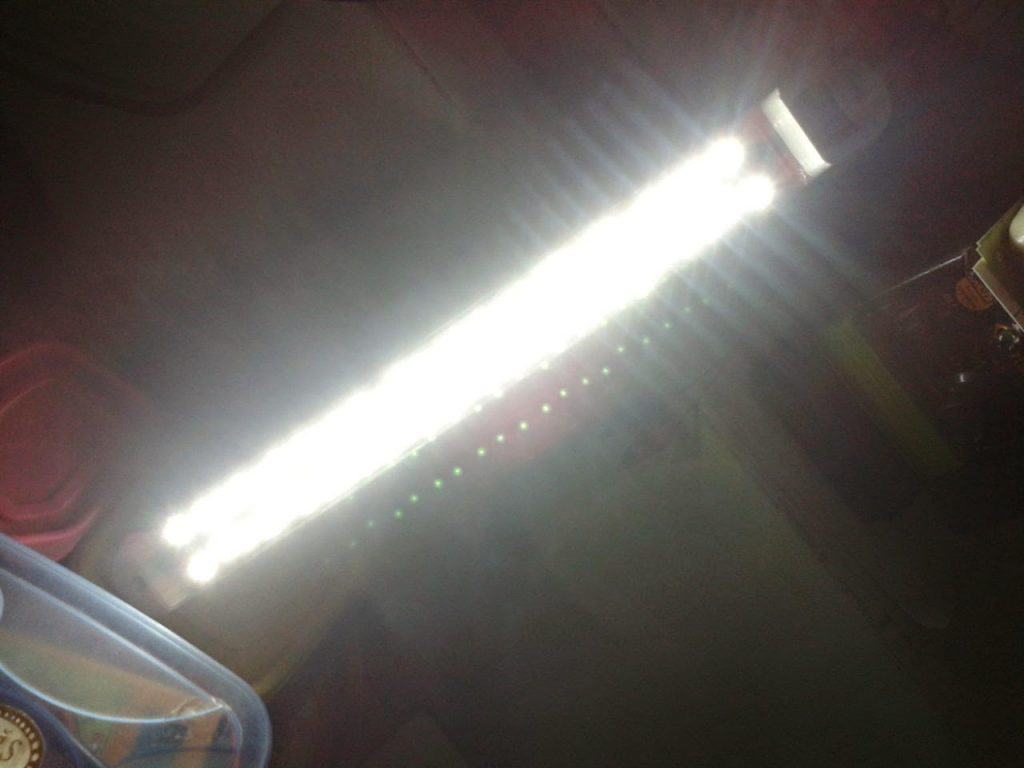

O circuito também foi construído e testado pelo Sr. Raj, que também é um ávido seguidor deste blog, a imagem abaixo foi enviada por ele para os leitores sentirem prazer.



FONTE
