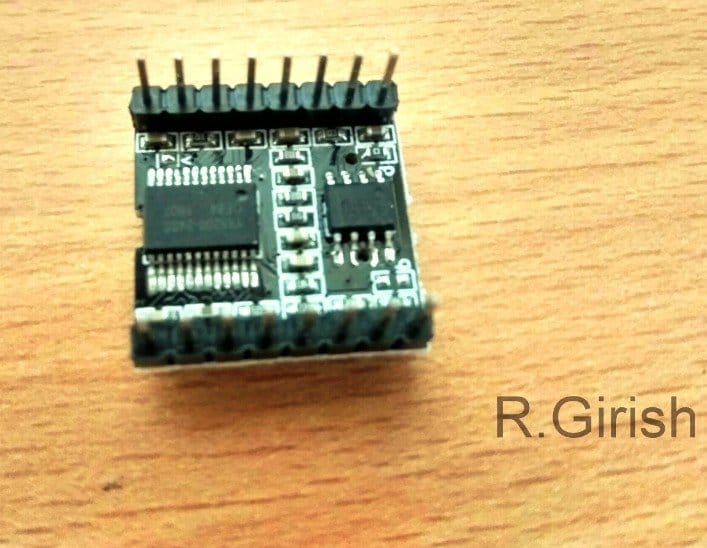

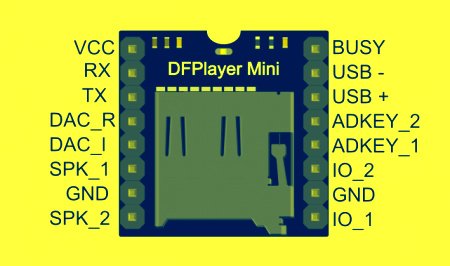

Mp3 Player usando DF Player – Detalhes completos do design

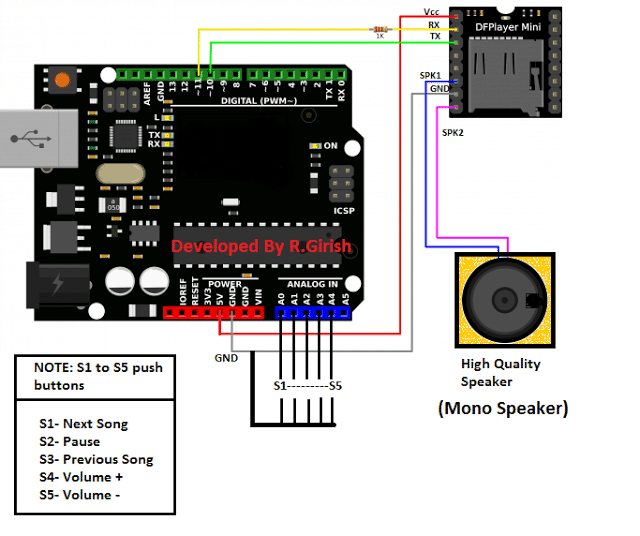

O circuito acima é muito simples; o arduino envia comandos para o módulo DFPlayer para controlar as músicas. O usuário pode inserir sua escolha através de botões.

O resistor pull-up embutido no arduino foi ativado no programa, para que não seja necessário conectar um resistor físico aos botões.

Tente usar alto-falantes de boa qualidade; o DFPlayer pode oferecer um som de qualidade muito boa.

Se você encontrar alguma distorção no som em níveis de volume mais altos, alimente o módulo DFPlayer externamente em 5V DC com conexão de terra comum entre arduino e DFPlayer.

Se você quiser uma configuração de som estéreo, conecte o alto-falante ao SPK1 do DFPlayer e outro alto-falante ao SPK2 e aterre os fios restantes do alto-falante.

Programa para controle de botão de pressão:

//---------Developed by R.Girish------//
#include
SoftwareSerial mySerial(10, 11);
# define Start_Byte 0x7E
# define Version_Byte 0xFF
# define Command_Length 0x06
# define End_Byte 0xEF
# define Acknowledge 0x00
const int btnNext = A0;
const int btnPause = A1;
const int btnPrevious = A2;
const int volumeUP = A3;
const int volumeDOWN = A4;
int volume = 15;
boolean Playing = false;
void setup ()
{
pinMode(btnPause, INPUT);
pinMode(btnNext, INPUT);
pinMode(btnPrevious, INPUT);
pinMode(volumeUP, INPUT);
pinMode(volumeDOWN, INPUT);
digitalWrite(btnPause, HIGH);
digitalWrite(btnNext, HIGH);
digitalWrite(btnPrevious, HIGH);
digitalWrite(volumeUP, HIGH);
digitalWrite(volumeDOWN, HIGH);
mySerial.begin(9600);
delay(1000);
playFirst();
Playing = true;
}
void loop ()
{
if (digitalRead(btnPause) == LOW)
{
if(Playing)
{
pause();
Playing = false;
}
else
{
Playing = true;
play();
}
}
if (digitalRead(btnNext) == LOW)
{
if(Playing)
{
next();
}
}
if (digitalRead(btnPrevious) == LOW)
{
if(Playing)
{
previous();
}
}
if(digitalRead(volumeUP) == LOW)
{
volumeINC();
}
if(digitalRead(volumeDOWN) == LOW)
{
volumeDEC();
}
}
void playFirst()
{
exe_cmd(0x3F, 0, 0);
delay(500);
exe_cmd(0x06, 0, volume);
delay(500);
exe_cmd(0x11,0,1);
delay(500);
}
void pause()
{
exe_cmd(0x0E,0,0);
delay(500);
}
void play()
{
exe_cmd(0x0D,0,1);
delay(500);
}
void next()
{
exe_cmd(0x01,0,1);
delay(500);
}
void previous()
{
exe_cmd(0x02,0,1);
delay(500);
}
void volumeINC()
{
volume = volume+1;
if(volume==31)
{
volume=30;
}
exe_cmd(0x06, 0, volume);
delay(500);
}
void volumeDEC()
{
volume = volume-1;
if(volume==-1)
{
volume=0;
}
exe_cmd(0x06, 0, volume);
delay(500);
}
void exe_cmd(byte CMD, byte Par1, byte Par2)
{
word checksum = -(Version_Byte + Command_Length + CMD + Acknowledge + Par1 + Par2);
byte Command_line[10] = { Start_Byte, Version_Byte, Command_Length, CMD, Acknowledge, Par1, Par2, highByte(checksum), lowByte(checksum), End_Byte};
for (byte x=0; x<10; x++)
{
mySerial.write(Command_line[x]);
}
}
//---------Developed by R.Girish------//

Agora vamos passar para o projeto baseado em IR remoto.

Esquema para leitor de Mp3 controlado por IR:

O design acima é simples como o botão de pressão; a única diferença é a remoção dos botões e a inclusão do receptor TSOP 1738 IR. O sinal recebido do controle remoto IR é alimentado no pino A0 do arduino.

Agora, para controlar este MP3 player, você precisa de uma TV sobressalente ou qualquer outro controle remoto baseado em IR que possa estar em sua caixa de lixo. Você tem que decidir quais os botões para controlar as funções, como reproduzir e pausar, etc.

Existem 6 funções:

1) Reproduzir e pausar
2) Próxima música
3) Música anterior
4) Aumento de volume
5) Diminuição do volume
6) Equalizador de som (Normal/Pop/Rock/Jazz/Clássico/Base)

Você precisa escolher os botões do controle remoto e encontrar seus códigos hexadecimais desses botões que serão transmitidos pelo controle remoto. Para encontrar o código hexadecimal, baixe a biblioteca IR se não tiver feito isso.

github.com/z3t0/Arduino-IRremote

Adicione a biblioteca ao software arduino e navegue até Arquivo> Exemplos> IRremote> IRrecvDemo e carregue o código com a configuração de hardware concluída.

Abra o monitor serial e pressione os botões no controle remoto, você verá os códigos hexadecimais, anote-os no botão correspondente em um pedaço de papel.

Você precisa digitar o código hexadecimal no programa abaixo. Depois de inserir os códigos hexadecimais no programa fornecido, faça o upload. Você está pronto para controlar suas músicas pelo controle remoto.

Programa para projeto baseado em IR remoto:

//---Developed by R.Girish--//
#include
#include
SoftwareSerial mySerial(10,11);
# define Start_Byte 0x7E
# define Version_Byte 0xFF
# define Command_Length 0x06
# define End_Byte 0xEF
# define Acknowledge 0x00
//--------------------------------------------------------//
# define pause_play 0x2FD08F7
# define next_song 0x2FDD827
# define prev_song 0x2FDF807   //REPLACE THESE HEX CODE WITH YOUR REMOTE BUTTON CODE STARTS “0x”
# define vol_inc 0x2FD58A7
# define vol_dec 0x2FD7887
# define sound_equalizer 0x2FD30CF
//-------------------------------------------------------//
const int receive = A0;
IRrecv irrecv(receive);
decode_results dec;
int volume = 15;
int eqset = 0;
boolean Playing = false;
void setup ()
{
irrecv.enableIRIn();
mySerial.begin(9600);
delay(1000);
playFirst();
Playing = true;
}
void loop ()
{
if(irrecv.decode(&dec))
{
if (dec.value==pause_play)
{
if(Playing)
{
pause();
Playing = false;
}
else
{
Playing = true;
play();
}
}
if (dec.value==next_song)
{
if(Playing)
{
next();
}
}
if (dec.value==prev_song)
{
if(Playing)
{
previous();
}
}
if(dec.value==vol_inc)
{
volumeINC();
}
if(dec.value==vol_dec)
{
volumeDEC();
}
if(dec.value==sound_equalizer)
{
equalizer();
}
irrecv.resume();
}
}
void playFirst()
{
exe_cmd(0x3F, 0, 0);
delay(100);
exe_cmd(0x06, 0, volume);
delay(100);
exe_cmd(0x11,0,1);
delay(100);
}
void pause()
{
exe_cmd(0x0E,0,0);
delay(100);
}
void play()
{
exe_cmd(0x0D,0,1);
delay(100);
}
void next()
{
exe_cmd(0x01,0,1);
delay(100);
}
void previous()
{
exe_cmd(0x02,0,1);
delay(100);
}
void volumeINC()
{
volume = volume+1;
if(volume == 31)
{
volume = 30;
}
exe_cmd(0x06, 0, volume);
delay(100);
}
void volumeDEC()
{
volume = volume-1;
if(volume == -1)
{
volume = 0;
}
exe_cmd(0x06, 0, volume);
delay(100);
}
void equalizer()
{
eqset = eqset+1;
if(eqset == 6)
{
eqset = 0;
}
exe_cmd(0x07, 0 ,eqset);
delay(100);
}
void exe_cmd(byte CMD, byte Par1, byte Par2)
{
word checksum = -(Version_Byte + Command_Length + CMD + Acknowledge + Par1 + Par2);
byte Command_line[10] = { Start_Byte, Version_Byte, Command_Length, CMD, Acknowledge, Par1, Par2, highByte(checksum), lowByte(checksum), End_Byte};
for (byte x=0; x<10; x++)
{
mySerial.write(Command_line[x]);
}
}
//---------Developed by R.Girish------//

NOTA 1: você pode ver um aviso no programa durante a compilação, ignore-o.

OBS 2: Tente colocar todas as suas músicas no cartão SD sem pastas.

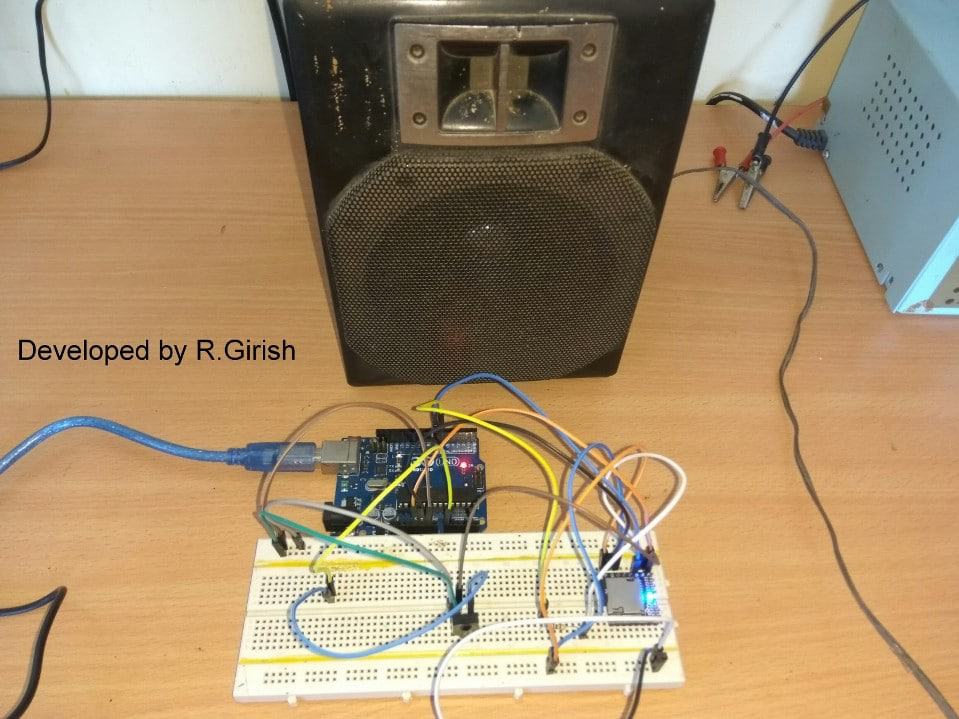

Protótipo do autor:
