O circuito mais simples de lâmpada LED de 100 watts

O artigo discute um circuito de lâmpada de LED de 100 watts muito simples que usa alguns capacitores de alta tensão. Todo o circuito pode ser construído a um custo inferior a US $ 25.

Eu já discuti muitos tipos capacitivos de circuitos de fonte de alimentação sem transformador neste blog, mas todos esses problemas se devem a alguns problemas, a saber, a falta de saída de corrente ideal e a vulnerabilidade à entrada de corrente .

Usando fonte de alimentação capacitiva

Ao estudar profundamente as fontes de alimentação capacitivas, você pode concluir algumas coisas cruciais sobre essas configurações:

As fontes de alimentação capacitiva são muito parecidas com os painéis solares que operam com eficiência, com as especificações máximas de pontos de energia quando operados nas tensões de circuito aberto; caso contrário, as especificações atuais dessas unidades sofrem grandes perdas e eles produzem resultados altamente ineficientes.

Em palavras simples, se alguém deseja obter saídas de alta corrente de uma fonte de alimentação capacitiva à vontade, o circuito deve ser operado com uma carga que tenha uma exigência de tensão igual à saída máxima do sistema.

Por exemplo, com uma entrada de 220V, uma fonte de alimentação capacitiva após a retificação produziria uma saída de cerca de 310V DC, para que qualquer carga atribuída com classificação de 310V pudesse operar com eficiência total e em qualquer nível de potência. corrente necessária, de acordo com o requisito de carga.

Se a condição acima for atendida, ele também solucionará o problema de corrente de entrada, uma vez que a carga é especificada em 310V, uma entrada de tensão de entrada completa agora não tem efeito na carga e a carga permanece segura, mesmo durante a operação. início repentino do circuito.

Analisando o projeto

No circuito de lâmpada de LED de 100 watts proposto, empregamos a mesma técnica descrita nas seções anteriores.

Como discutido, se a entrada for 220V, a carga precisará ser classificada em 310V.

Com LEDs padrão de 1 watt 350mA, isso significaria adicionar 310 / 3,3 = 93 LEDs em série, o que é quase 100nos.

Um único capacitor de 1uF / 400V produz cerca de 60mA de corrente nos 310VDC especificados acima; portanto, para atingir os 350mA necessários, mais capacitores precisarão ser adicionados em paralelo, para ser preciso, um total de 350 / 60 = 5 capacitores, que também podem ser de um único 5uF / 400V, mas devem ser do tipo não polar.

UMA Um termistor NTC pode ser adicionado para maior segurança, embora possa não ser criticamente necessário.

Da mesma forma, um resistor também pode ser incluído para fornecer um pouco mais de segurança contra condições de tensão flutuantes.

O valor da resistência pode ser calculado aproximadamente como R = Us – VFd / I = 310-306 / .35 = 10 ohm, 1 watt

Para uma entrada de 120V, as especificações acima teriam que ser cortadas ao meio, ou seja, usando 47nos de LEDs em vez de 93, e para o capacitor 5uF / 200V seria suficiente.

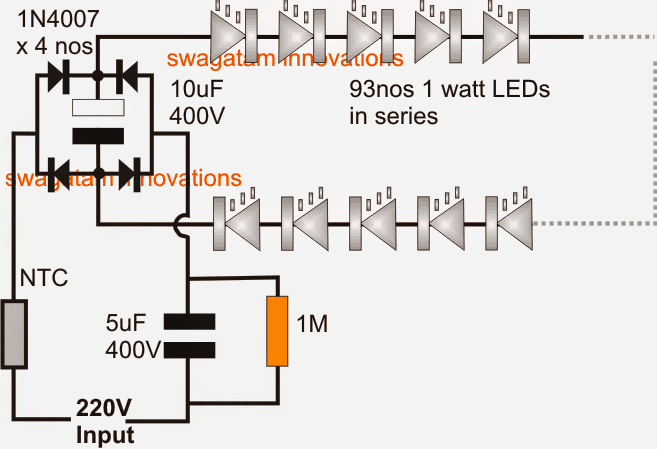

Diagrama de circuito

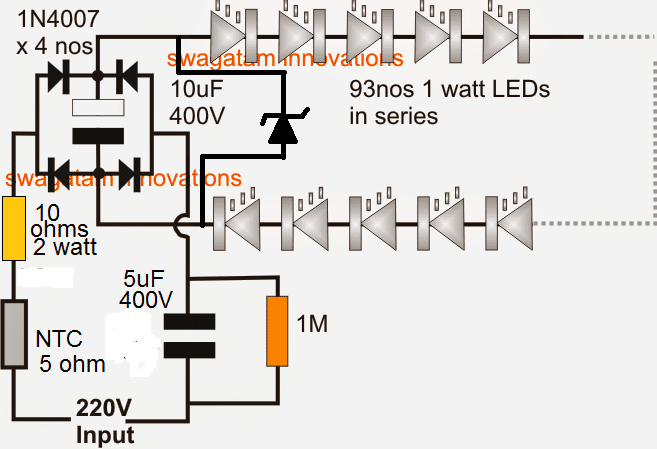

O diagrama acima pode ser protegido contra surtos de tensão e flutuações na rede adicionando resistores limitadores de 10 ohm e um diodo zener, como mostrado abaixo.

Aqui o valor do diodo zener deve ser de 310 V, 2 watts

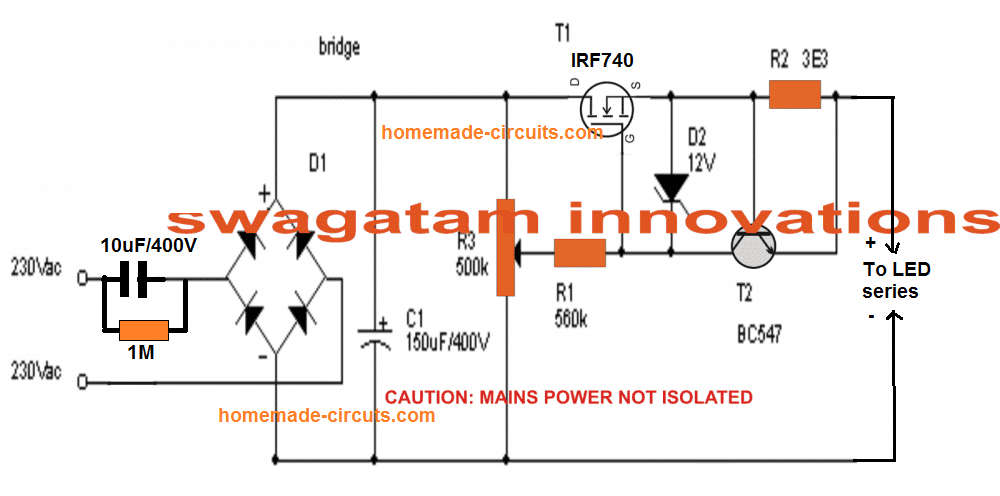

Design aprimorado com controle atual

O circuito a seguir é um projeto de circuito à prova de falhas que nunca permitirá que os LEDs encontrem uma condição estressante. O mosfet associado e o controle de corrente garantem 100% de tensão constante e corrente constante para conectar a lâmpada LED.

O número de LEDs na string pode ser ajustado com base na tensão selecionada ou vice-versa, a tensão pode ser ajustada com base no número selecionado de LEDs na string.
