O post apresenta um circuito simples de sinal de LED vermelho sem transformador que pode ser feito até mesmo por um novato. O circuito usa apenas alguns capacitores de alta tensão, dois resistores e alguns LEDs vermelhos… nada mais. A ideia do circuito e as imagens foram apresentadas pelo Sr. John Hungerford.
O seguinte e-mail me foi enviado pelo Sr. John, vamos conhecer todos os detalhes sobre a proposta do circuito de sinalização de led vermelho, enviada pelo Sr. John.
Especificações técnicas
Eu tinha este antigo letreiro comercial de LED EXIT vermelho brilhante dado pelo meu genro que trabalha na área elétrica. Ele sempre encontra algo útil e salva qualquer coisa
Eu usei seus componentes e peças para o projeto do letreiro de LED vermelho.

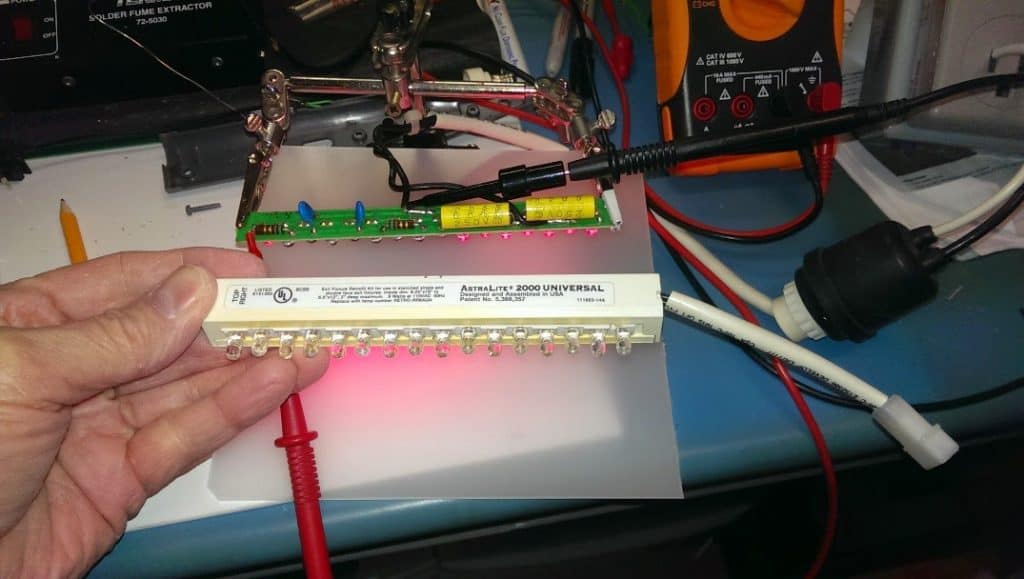

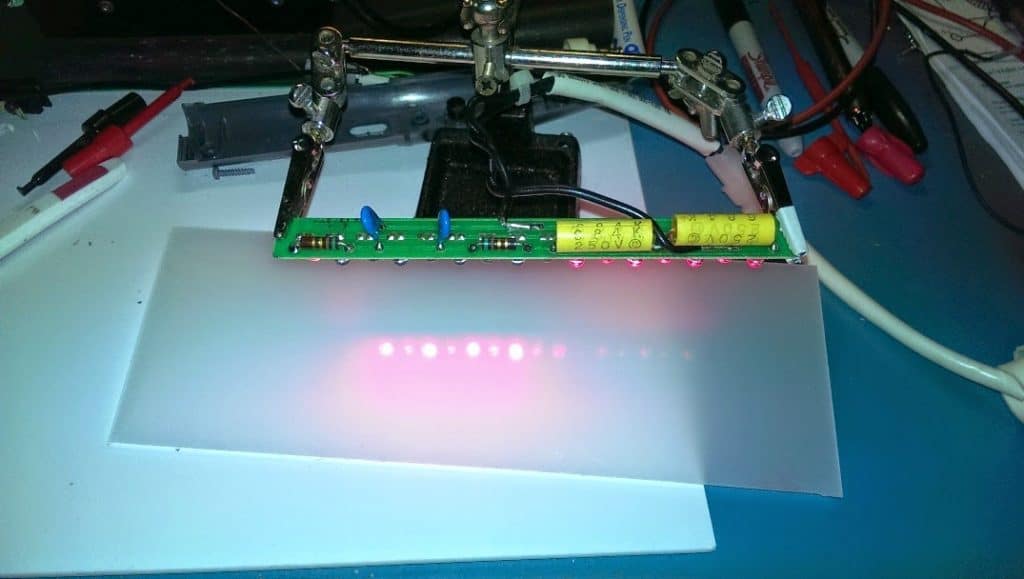

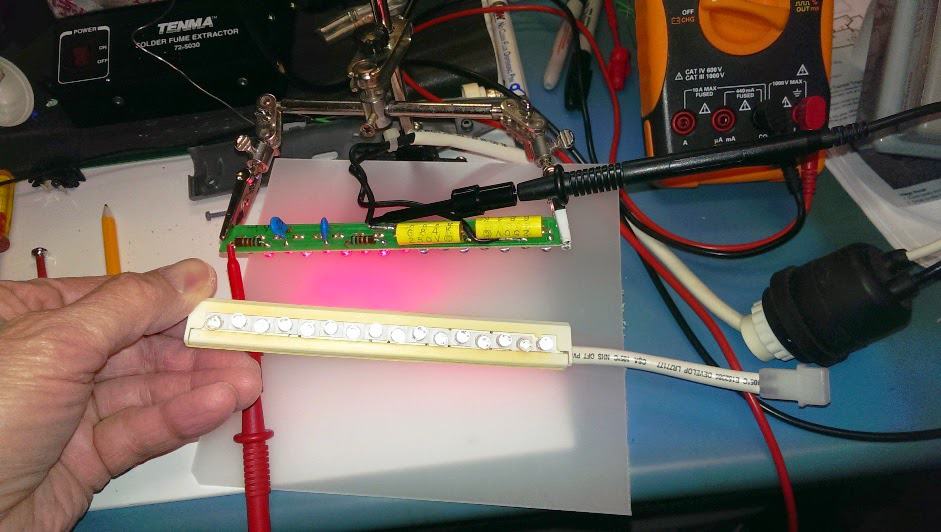

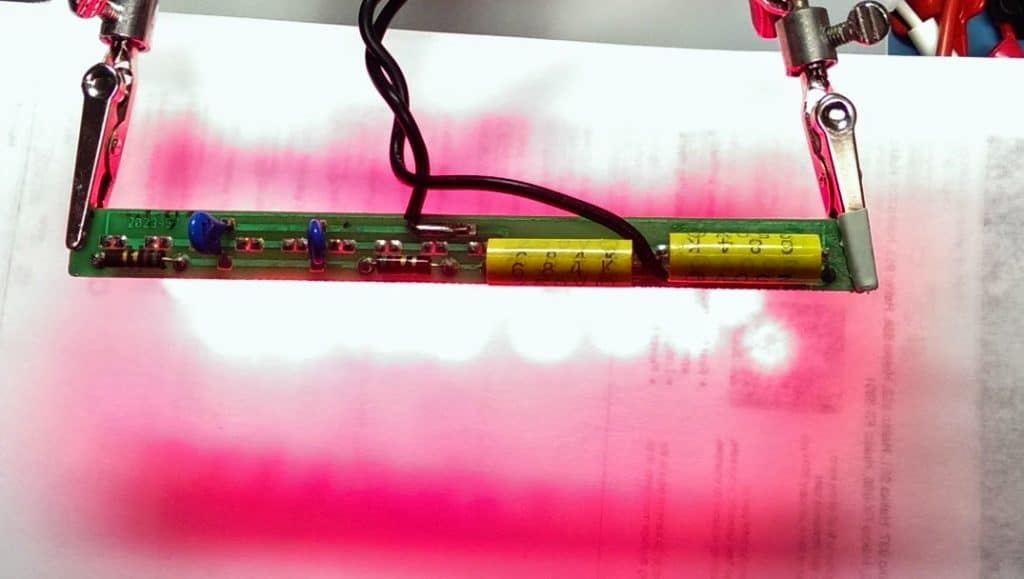

Agora eu removi o transformador de 120/277 vac incluso e retirei 16 LEDs do total de 10 conjuntos de muitos LEDs vermelhos em série e os montei sobre uma placa de circuito. Isso pode ir sem transformador, como você verá nestas fotos e vídeo.

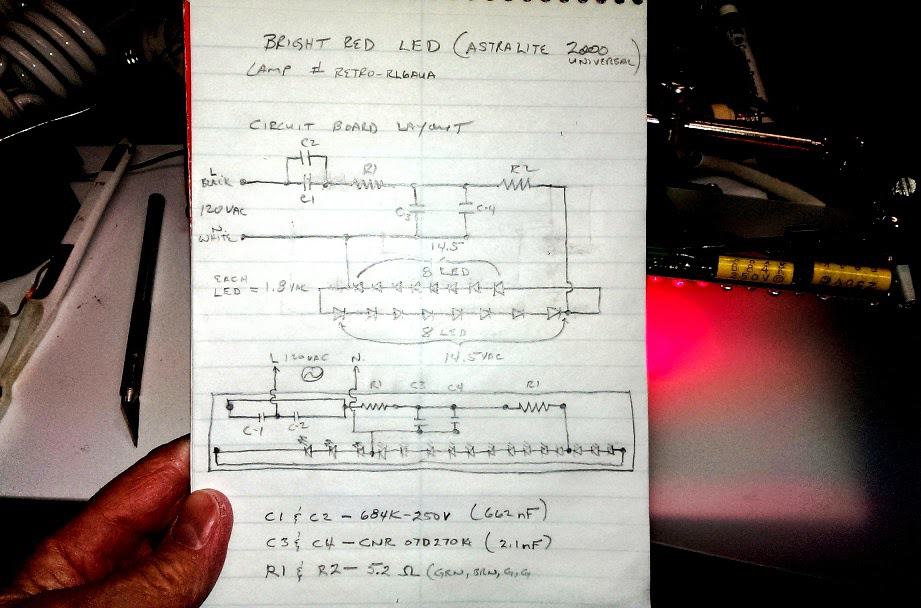

Estou aprendendo e tentando entender como funciona a voltagem. Eu não sou perfeito em tal layout e desenhos. Neste desenho existem duas perspectivas: o desenho de baixo é o que é feito sobre a placa de circuito.
Minha pergunta é como a queda de tensão de 120 para 14,5 vac lida com isso sem nenhum calor enquanto a luz dos LEDs fica acesa? Teste de sondas vermelhas de DMM foram medidos em R2 e LED e sonda preta em branco (neutro) é de 14,5 vac.
Achei que essas tampas deveriam aumentar a voltagem. Então esses capacitores C1 e C2 que eu meço é 662nF são paralelos são como resistores que dividem e reduzem a tensão, certo?.
Tirei um LED para testar meu testador de LED caseiro. Cada LED vermelho é 1,8 volt vezes 8 LED é 14,5 vac. Eu vejo 16 LEDs no total que usam 14,5 vac.
Agora acho incrível como sem transformador ele fica ligado e aguenta 120 vac diretamente sem transformador.
Você pode explicar como esse fluxo de tensão/corrente para reduzir a tensão em apenas quatro capacitores e dois resistores para acender 16 LEDs. Veja meu artigo escrito na parte inferior com a lista de componentes. Os componentes são antigos, mas está funcionando muito bem como você pode ver no vídeo.
Também não testei o design no meu osciloscópio ainda, se a onda senoidal estiver mostrando alguma diferença?
Espero que este design seja seguro de usar.
Então agora estou procurando uma ideia de qual projeto posso usar 🙂
Não foi possível enviar o vídeo…….é muito grande.
Apenas fotos 🙁
Obrigado, John Hungerford
(surdo)
Resolvendo a consulta de circuito
Obrigado pelas belas imagens, eu aprecio o seu trabalho. Aqui está a explicação:
O que você fez é uma fonte de alimentação capacitiva simples, onde os capacitores atuam como resistências (para CA) e diminuem a tensão/corrente para os limites exigidos dos LEDs.
Como os LEDs vermelhos de 5 mm são capazes de produzir iluminações brilhantes mesmo em tensões tão baixas quanto 2V e @10mA, seu circuito é capaz de produzir esses resultados deslumbrantes mesmo sem um transformador.
Em seu circuito de sinal de LED vermelho, você conectou duas cordas de LED de costas com polaridades opostas, tornando possível que ambas as metades dos ciclos de CA passem pelas cordas de LED.
Esta configuração permitiu a eliminação dos diodos, pois a retificação da CA é feita pelos próprios LEDs no decorrer de sua comutação.
Os ciclos positivos passam pela cadeia de LEDs superior, enquanto os ciclos negativos passam pela cadeia de LEDs inferior.
Isso realmente significa que ambas as cordas nunca são iluminadas juntas, em vez disso, são ligadas alternadamente.
Como isso acontece 50 vezes por segundo, não conseguimos distinguir a comutação alternada devido à persistência da visão e encontrar todos os LEDs acesos continuamente.
No entanto, C3 e C4 podem não ser necessários, pois apenas reduziriam a corrente disponível para os LEDs e os tornariam mais escuros.
Espero que a explicação acima resolva sua curiosidade.
Cumprimentos.
