Neste post, aprendemos um circuito simples de aplicação de set/reset IC 555 para ativar ou desativar um relé alternadamente.

Operação do Circuito

Este circuito de reset eletrônico é muito simples, fácil de implementar e muito útil.

Ele pode fornecer muitas opções de aplicativos nos casos em que pode ser necessário alternar (ligar e desligar) qualquer dispositivo elétrico ou eletrônico

Entendendo a operação ON-OFF ou set/reset do interruptor do timer 555

Para operar o temporizador 555. Neste circuito integrado popular é conectado um relé através de um BJT com a intenção de conectar ou desconectar o dispositivo a ser controlado.

A ativação manual pode ser realizada através de dois interruptores de pressão momentâneos. Um serve para ativar o dispositivo sob controle e o outro para desativar o mesmo.

Quando o circuito está em funcionamento, a ativação da chave 1 (SW1) habilita o pino 2 de 555 ligado a 12 volts normalmente, puxando-o para 0 volt de forma que a saída do temporizador (pin3) seja acionada, permitindo aqui uma tensão de 12 volts. Assim, a saída alta ativa o relé 555 através do transistor Q1 (que satura)

Para desabilitar o relé, basta pressionar a chave 2 (SW2).

Isso coloca o pino 6 do temporizador 555, em alta tensão temporariamente. A saída do 555 que é o pino3 agora recebe um nível de tensão baixo em sua saída, desativando o transistor no curso, e desobstruindo o relé.

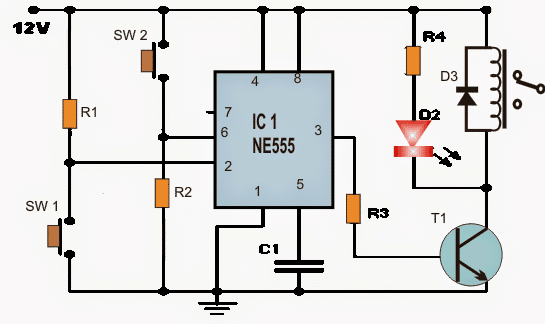

Diagrama de circuito

IMG 6246977B323FF

Nota: Na explicação do circuito, propõe-se que seja alimentado com 12 volts, porém pode funcionar bem mesmo com uma faixa de tensão de 5-15 volts. Pode-se usar uma bateria PP3 de 9 volts e, assim, ter um circuito muito portátil.

pinagem IC 555

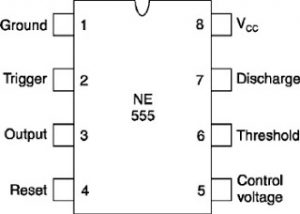

ESPECIFICAÇÕES DE PINAGEM IC 555

Lista de componentes do circuito para o circuito de reinicialização do conjunto IC 555 explicado acima

– Resistores: R1 = R2 = 3,3M, R3 = 10K, R4 = 1K
– Capacitores: C1 = 10nF
– Transistor: BC547
– Diodo retificador: 1N4148 ou equivalente
– Diodo LED: 1 vermelho
Circuito integrado: NE555
– Relé: 1 com tensão idêntica à tensão de alimentação do circuito
– Interruptores: 2 contactos de pressão momentâneos ou semelhantes. (SW1, SW2)
– Outros: conectores de bateria (CN3), interruptores (CN1, CN2). Veja o gráfico mais recente.
