Circuito de cronômetro digital simples baseado em IC 555

Neste artigo, estudaremos um design de cronômetro digital configurado em torno do muito popular IC LM555 em conjunto com um contador de 4 dígitos IC com drivers de saída multiplexados de 7 segmentos (MM74C926).

Escrito e enviado por: Jennifer Goldy

Operação do Circuito

O IC MM74C926 é composto internamente por um contador de 4 dígitos, um estágio de travamento de saída, uma saída npn responsável por fornecer redes de driver para exibição de 7 segmentos de cátodo comum e um circuito de multiplexação interno com quatro saídas de multiplexação.

O estágio do circuito de multiplexação também inclui um oscilador de funcionamento livre embutido e não depende de nenhuma rede de geração de frequência externa adicional.

O contador é projetado para prosseguir em um aumento negativo dos sinais de clock.

O sinal de clock é fabricado pelo temporizador IC LM555 (IC1) e impresso no pino 12 do IC2. Um sinal mais alto no pino de reset 13 do IC2 redefine o IC para a lógica zero.

O pino de reset 13 está associado a +5V por meio de um botão de reset S3.

No momento em que S2 é pressionado mesmo por uma fração de segundo, o valor da contagem é renderizado para uma lógica zero, o transistor T1 responde com um gatilho e reinicializa o IC1.

Isso força a contagem a iniciar em uma situação em que S2 está na condição ‘desligada’.

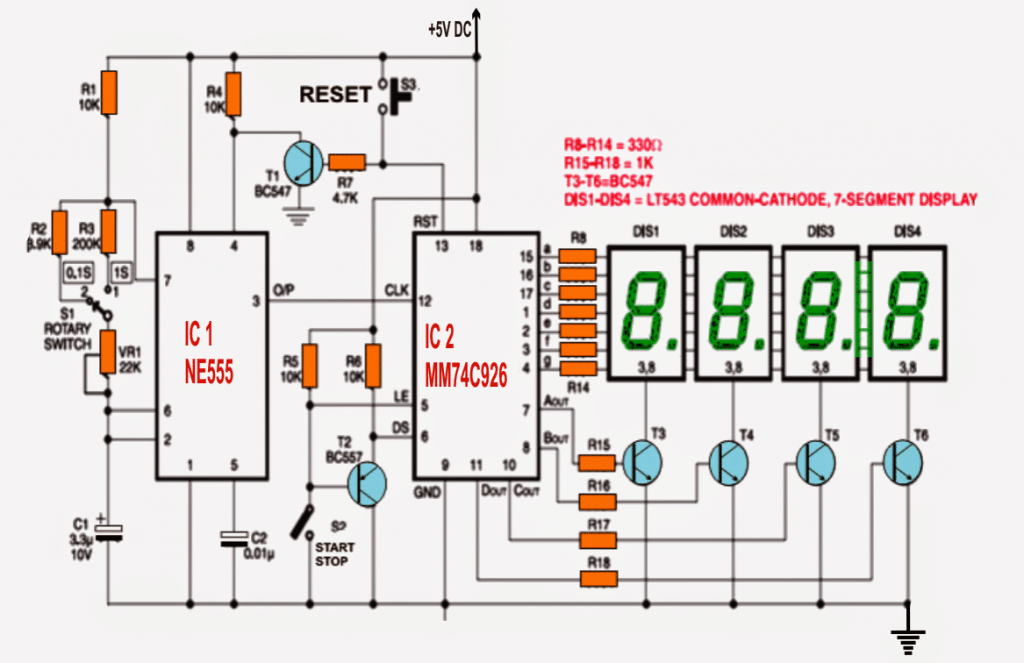

Diagrama de circuito

IMG 6245C140C231F

Um sinal lógico baixo no pino de entrada de habilitação de trava 5 (LE) do IC2 trava a contagem no módulo do contador nas travas de saída do conjunto de chips.

Em um evento quando a chave S2 é ligada, o pino 5 é forçado a ficar baixo e, assim, o valor da contagem pode ser salvo na seção de trava do IC.

O pino de seleção do display 6 (DS) verifica se a figura no contador ou a contagem armazenada na trava pode ser mostrada no display ou não.

Caso o pino 6 seja mantido baixo, a figura na seção de trava de saída é habilitada para ser exibida, no entanto, se o pino 6 for renderizado com uma lógica alta, a contagem armazenada no contador será iluminada no display conectado.

Em uma ocasião em que a chave S2 é comutada, a base do transistor pnp T2 é ligada ao terra garantindo que ele comece a operar. O emissor de T2 é manipulado com pino DS de IC2.

Conseqüentemente, sempre que o interruptor S3 é ligado, o pino de reset 13 do IC2 é acoplado ao negativo através do transistor T1, certificando-se de que o oscilador seja inibido de gerar pulsos de clock. Esta operação é executada para implementar uma sincronização entre IC1 e IC2.

No primeiro nível, reinicie o módulo para permitir que o display mostre ‘0000’. Em seguida, desligue a chave S2 para o cronômetro iniciar a contagem dos períodos. Caso deseje inibir o clock do chip, basta desligar o controle S2.

A chave rotativa S1 fornecida pode ser escolhida para selecionar os vários intervalos de tempo diferentes na saída do multivibrador astável (IC1).

O circuito de cronômetro digital proposto funcionará com entradas de alimentação de 5V. O circuito pode ser facilmente fixado e construído em uma PCB de uso geral.

Você pode querer encerrar todo o circuito em um gabinete metálico com slots construídos para quatro displays de 7 segmentos, chave rotativa S1, chave start/stop S2 e chave de reset S3 na placa do painel do gabinete selecionado.
