Este testador de circuito simples pode ser usado para detectar curtos-circuitos, condições anormais de resistência, quebras de continuidade, etc., dentro de uma placa de circuito montada ou de um PCB. A indicação será através de um som de campainha audível ou uma iluminação de LED. Os projetos descritos são extremamente seguros para uso mesmo com PCBs que podem ter componentes eletrônicos altamente sensíveis ou vulneráveis.
O teste passivo do seu circuito eletrônico PCB pode parecer um trabalho simples. Tudo que você precisa é um medidor de Ohm. No entanto, usar um ohmímetro para verificar placas com semicondutores pode não ser uma decisão tão sábia. As correntes de saída do medidor podem danificar as junções de semicondutores.
O primeiro circuito explicado abaixo, que é um testador baseado em transistor, é muito fácil de desenvolver e tem a boa vantagem de segurança, pois suas pontas de prova não produzem mais de 50 µA para o circuito que está sendo testado.
Portanto, ele pode ser usado com segurança para solucionar problemas da maioria dos ICs padrão e semicondutores, como componentes MOS.
O ‘indicador’ do resultado do teste está na verdade na forma de um pequeno alto-falante, para garantir que, no momento do teste, não seja essencial ficar desviando os olhos para o dispositivo de teste, em vez da placa de circuito.

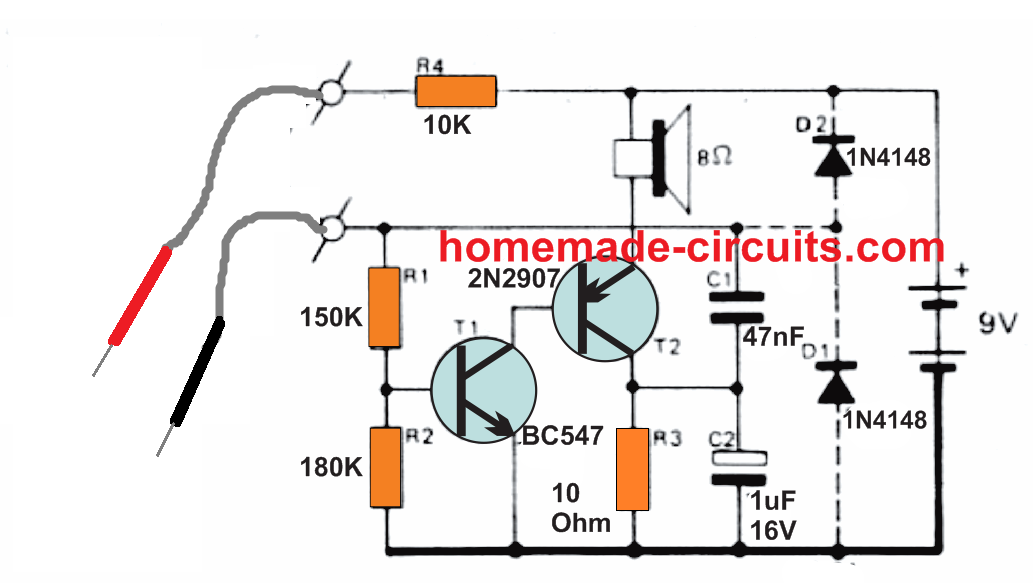

Os transistores T1 e T2 funcionam como um oscilador básico de baixa frequência controlado por tensão, que tem um alto-falante como carga. A frequência do oscilador depende de C1, R1, R4 e do valor da resistência da carga resistiva externa nas pontas de prova que estão sendo medidas. O resistor R3 torna-se a resistência do coletor de T2; C2 atua como um desacoplamento de baixa frequência para R3.
Conforme explicado anteriormente, o testador nunca danificará um circuito em teste; no entanto, ao contrário, pode ser importante incluir os diodos D1 e D2 para garantir que o potencial do circuito sob teste não cause danos à unidade testadora.
Dado que não há nenhuma associação de energia entre as pontas de prova, o circuito não puxará nenhuma corrente. Como resultado, a vida útil da bateria pode ser quase comparável à sua vida útil
Usando amplificador operacional

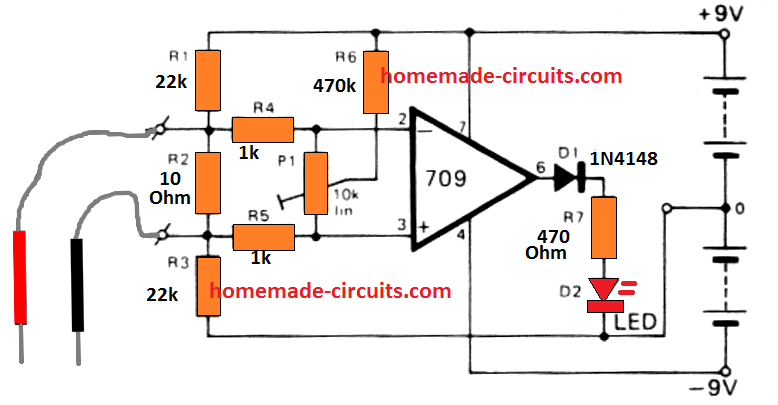

Outro testador de placa de circuito e rastreador de falhas altamente preciso e seguro é descrito nos parágrafos a seguir. É um projeto baseado em amplificador operacional que torna a operação ainda mais precisa do que a versão transistorizada anterior.
Conforme já discutido, ao testar a continuidade de uma conexão de circuito usando um ohmímetro padrão, muitas vezes existe o risco de que resistores, semicondutores etc. envolvidos no teste possam resultar em leituras falsas. Além disso, a corrente ou tensão do medidor pode ocasionalmente causar a destruição das partes do circuito.
Usando este conceito de testador de circuito baseado em amplificador operacional, como mostrado acima, todas essas desvantagens são eliminadas com segurança.
O testador cria uma resistência não superior a 1 ohm em suas pontas de prova sempre que as pontas de prova interconectam dois pontos em uma placa de circuito.
Além disso, como a tensão usada pelo tetser dificilmente é de 2 mV, implica que nenhum diodo, CI ou qualquer componente vulnerável se envolva nos resultados durante o procedimento de teste. A maior magnitude de corrente que pode aparecer nas pontas de prova na placa que está sendo testada será de 200 pA, o que parece muito modesto para causar qualquer tipo de problema na PCB em teste. A indicação do resultado do teste é através de um LED.
Se a unidade for construída para caber dentro de uma caneta, ela pode se tornar extremamente útil e toda a unidade pode ser usada como uma das sondas, enquanto as outras sondas são presas em outro lugar da placa.
Uma desvantagem é a necessidade de duas células de 9V como fonte de alimentação para a unidade.
A predefinição mostrada é usada para ajustar o deslocamento de saída do amplificador operacional. O usuário deverá ajustar o pré-ajuste P1 de forma que o LED acenda apenas quando as pontas das pontas de prova estiverem em curto. Por outro lado, o LED deve desligar instantaneamente quando as sondas são abertas. Isso configurará o circuito para iluminar o LED somente quando as pontas de prova encontrarem uma condição de quase curto no PB sob teste.

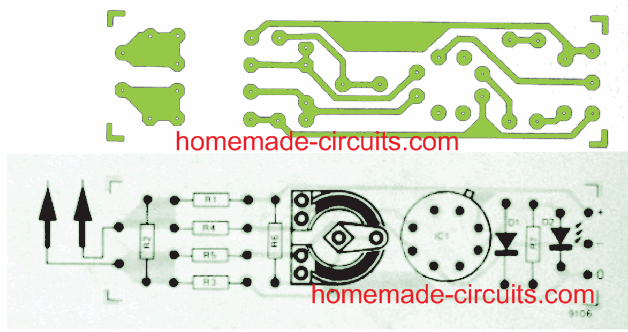

Um PCB muito compacto e elegante foi projetado para este pequeno testador de PCB, que pode ser estudado através dos diagramas a seguir.
