O post discute um projeto de circuito que pode ser usado para amaciar água dura e para descalcificá-la em água mole. A ideia foi solicitada por Dimple Rathode.
Especificações técnicas
Meu nome é Dimple e eu sou um hobbyista eletrônico. Sempre que tenho alguma dúvida sobre algum circuito procuro seu blog e isso me ajuda muito. Muito obrigado pelo seu blog.
Recentemente, um agricultor que também é um entusiasta da eletrônica veio até mim para construir um amaciador de água eletrônico que ele encontrou enquanto navegava. Ele quer instalá-lo em sua fazenda para reduzir a formação de incrustações dentro das tubulações.
Solicito que me envie o esquema de um amaciador de água eletrônico que pode ser usado para fins agrícolas. Tenho certeza que você não vai me decepcionar senhor.
Obrigado e cumprimentos
O design
A água disponível através de recursos naturais pode conter muitos minerais dissolvidos, como sódio, magnésio, cálcio, etc. e são denominadas como água dura. Devido à presença destes minerais, especialmente o cálcio, as águas duras criam problemas e tornam-se pouco amigáveis para o nosso uso doméstico, as nossas aplicações domésticas quotidianas como lavar roupa, tomar banho, etc.
Essas águas precisam ser convertidas de duras para moles usando certos métodos externos forçados. Existem muitos métodos diferentes que se mostraram eficazes para transformar água dura em água mole, como por destilação, aplicação de osmose reversa, uso de outros produtos químicos, como soda cáustica, sódio, etc.
Usando Campo Magnético
Há outro método passivo para obter resultados idênticos, que é usar um campo magnético ao redor da passagem da água dura por um cano. Ímãs permanentes fortes podem ser anexados ao longo do tubo e esperamos que resultados positivos possam ser obtidos para o mesmo.
O campo magnético afeta o fluxo livre dos cristais de cálcio dissolvidos e os força a aderir e grudar com outros cristais nas proximidades e formar cristais maiores que finalmente grudam nas paredes internas do tubo devido à presença do forte campo magnético. O resultado é uma água mais limpa, livre de cálcio e muito mais amigável para o nosso uso diário em nossos banheiros.
No entanto, de acordo com muitos pesquisadores, em vez de usar ímãs passivos, se o campo magnético é oscilante, produz uma maior influência sobre os cristais de cálcio fazendo com que o processo de cristalização seja ativado mais rápido e com uma taxa muito eficiente.
O seguinte arranjo de circuito que incorpora um caminho paralelo princípio de magnetização pode ser efetivamente usado como um amaciador de água quando implementado de acordo com as instruções mostradas:

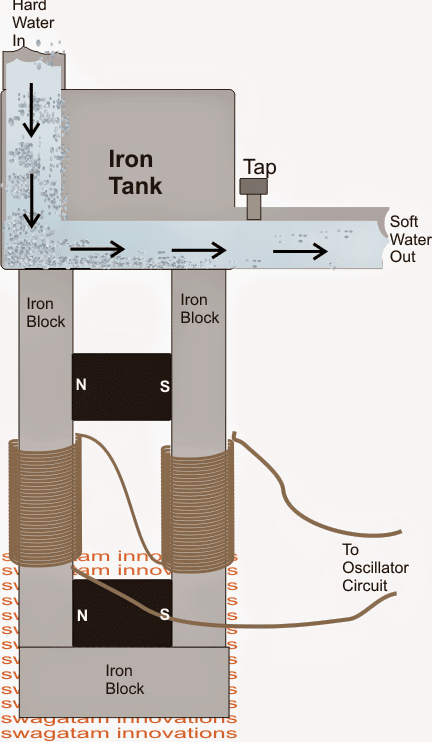

Layout do Diagrama de Circuito
No circuito do amaciador de água acima podemos ver um pequeno tanque ou recipiente metálico usado como uma área intermediária de armazenamento de água através da qual a água dura pode passar.
Este recipiente é feito de um material ferromagnético como o ferro.
Este recipiente de ferro é fixado com um arranjo eletromagnético especial que consiste em um dispositivo de ferro em forma de U configurado com um par de ímãs permanentes e um par de indutores enrolados como mostrado na imagem acima.

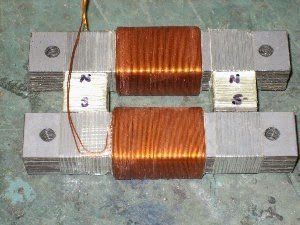

Aplicando o Conceito de Caminho Paralelo
Este dispositivo eletromagnético é baseado no conceito de caminho paralelo para extrair uma magnitude aumentada do campo magnético de uma pequena quantidade de entrada de corrente e de forma oscilante.
O detalhe exato do eletroímã pode ser testemunhado na imagem acima, e todo o princípio pode ser estudado neste artigo sobre tecnologia de caminho paralelo
As bobinas ou os indutores mostrados são conectados a um circuito gerador de frequência alternada que pode ser implementado usando qualquer projeto de oscilador adequado, como um circuito IC 555 ou um transistor AMV.
Os dados do enrolamento do indutor não são cruciais, qualquer fio super esmaltado fino pode ser usado, cerca de 500 voltas de cada lado serão suficientes.
O tanque sendo um material ferromagnético fica completamente magnetizado gerando uma forte influência no teor de água.
O teor de cálcio que pode estar na água dura é significativamente influenciado e começa a se fixar entre si.
O procedimento permite que o cálcio indesejado entupa nas paredes do tanque e a água limpa e macia possa passar pela saída através da outra extremidade do recipiente.
