O circuito controlador de nível de água ativado por luz explicado aqui tem a vantagem de ser livre de corrosão e muito confiável do que o tipo tradicional de sensor de umidade de sensores de água.
Operação do Circuito
Uma pequena desvantagem deste sensor baseado em LDR é que o interior do tanque sempre precisa ser iluminado por algum tipo de fonte de luz, como uma lâmpada ou um LED.
Um sensor LDR é configurado com um amplificador operacional IC 741 e ajustado cuidadosamente de modo que a luz que incide sobre o LDR mantenha o pino3 do IC baixo em resposta a uma fonte de luz focada e com referência com tensão definida no pino2.
Em um evento, a luz no LDR é perturbada, induz um desequilíbrio nas pinagens do IC, acionando a saída do opamp para alta e ativa o relé conectado e a carga.
No presente circuito controlador de nível de água ativado por luz, um LDR é utilizado e posicionado na área do tanque onde o nível deve ser monitorado, ou um relé deve ser ativado em resposta a um aumento no nível de água.

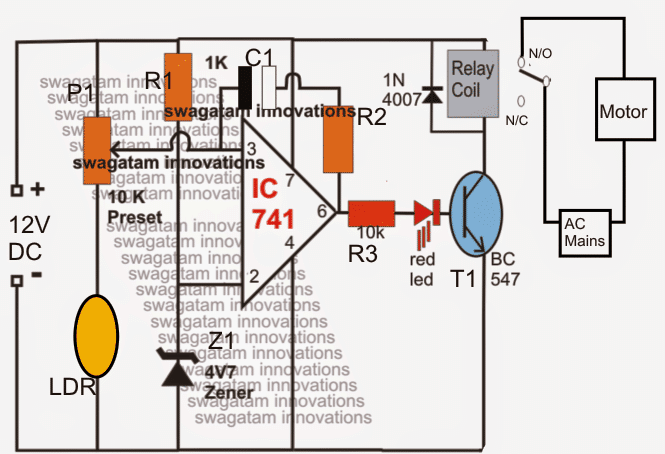

Diagrama de circuito
Enquanto houver ausência de água na zona de detecção, os LDRs experimentam a luz incidente (posicionada do lado oposto, dentro do tanque) que por sua vez mantém o pino 3 do IC baixo, porém quando a água começa a subir e tende a cobrir o LDR no caminho, reverte para um alto no pino 3 do IC, que instantaneamente solicita que a saída do opamp vá alto, ativando o relé e a bomba.
Um resistor de feedback de controle de histerese nos opamps (R2/C1)) garante que, uma vez que a situação seja detectada, ela permaneça travada por algum tempo predeterminado e o motor da bomba funcione até que a água atinja o fundo do tanque.
O tempo pelo qual o opamp permanece travado pode ser determinado ajustando o resistor de feedback conectado entre a saída e os pinos de entrada do opamp.
