Circuito automático de luz de velas LED

A publicação descreve um circuito simples de luz de velas de 220V sem transformador que se acende automaticamente na ausência de luz ambiente na sala e vice-versa. A ideia foi solicitada pelo Sr. Don

As especificações técnicas

Eu só me envolvo com eletrônica aqui e ali, mas, ao tentar passar de incandescente e CFL para LED, encontrei um dilema estranho. Eu uso “velas sensoras” elétricas de 110v-120v por muitos anos e elas empregam um circuito muito simples de um LDR / resistor / transistor de comutação em uma placa de circuito quadrado de aproximadamente 1/2 “que se encaixa no corpo da vela .

As velas (sem cintilação) usam lâmpadas incandescentes de 5-7 watts c7. O LED c7 igual a aproximadamente 0,5 watts não funciona nessas velas. O que há nas lâmpadas LED que as impedem de funcionar? Há alguma modificação que possa ser feita nas placas de circuito existentes para torná-las compatíveis com os LEDs? Procurei em todo lugar velas elétricas que usam LEDs e não conseguem encontrar nenhuma. As velas LED disponíveis são operadas apenas com bateria. Surpreende-me minha mente antiga e simples de que o transistor de comutação não muda simplesmente a tensão necessária para o LED.

Acho difícil entender por que esses produtos não foram produzidos para funcionar com LEDs. Talvez este seja um produto que você deseja projetar para os fabricantes. Eu tenho um neto, formado em engenharia elétrica e de computadores, que prometeu revisar as possibilidades, mas outras tiveram outras prioridades, embora eu tenha dito a ele que uma patente na idéia poderia ser gratificante.

Posso enviar uma vela, uma placa de circuito ou qualquer informação que você precisar.

Obrigado,
Don Jengo

O desenho

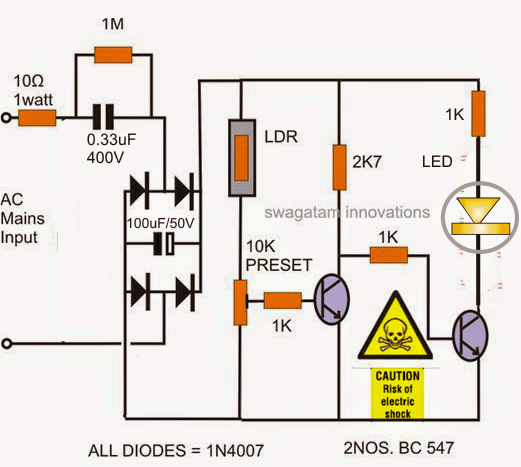

O circuito automático proposto para luz de vela ativada por escuridão pode ser visto no diagrama mostrado, que usa um LED de cor âmbar para simular um efeito de luz de vela.

Com base na solicitação, o circuito deve ser baseado em LDR, o que também significa que a unidade deve ser ativada apenas quando estiver escuro o suficiente dentro da sala ou assim que as principais luzes internas forem desligadas ou quando o usuário for ao local. cama.

A luz de vela LED automática apresentada é muito simples e bastante confiável com suas operações, vamos entender através da seguinte explicação:

O capacitor de 0,33uF / 400V, juntamente com os quatro diodos e o capacitor, formam um estágio de circuito compacto sem transformador para alimentar o LED durante a escuridão ou na ausência de luz ambiente.

O primeiro transistor à esquerda na presença de condições de luz ambiente recebe impulso de base suficiente através da menor resistência dos LDRs e acionamentos para manter a base do segundo BC547 em potenciais de terra.


Por esse motivo, o segundo transistor permanece inativo e desligado, garantindo que o LED conectado também permaneça apagado sob essa iluminação ambiente externa.

No entanto, assim que a luz ambiente ao redor do LDR diminui ou apaga, o transistor esquerdo é inibido a partir da unidade base devido à alta resistência do LDR na ausência de luz ambiente, fazendo com que o transistor do lado direito comece a conduzir , ativando assim o LED.

A reação oposta é exibida rapidamente caso a luz ambiente acenda ou durante o nascer do sol.

Cuidado: o circuito não está isolado da tensão da rede, o máximo cuidado e cautela são esperados do usuário durante a montagem, teste e instalação da unidade em uma situação de energia.

O LDR deve ser fechado adequadamente dentro de uma tampa adequada para que a luz do LED nunca chegue a ele sob nenhuma condição; caso contrário, poderá causar falsas ativações e oscilações do circuito e do LED.
