Circuito SMPS de driver de LED de 32V, 3 Amp

Relacionados

O artigo apresenta um circuito SMPS de 32V, 3 amperes que pode ser usado especificamente como driver de LED SMPS de 100 watts, classificado com as mesmas especificações.

O circuito do driver de led smps de 32 V, 3 amperes proposto pode ser entendido com a ajuda dos seguintes pontos:

Operação do Circuito

A tensão da rede é retificada e filtrada pela rede da ponte e pelo capacitor de filtro associado C1. Este 310 V DC retificado passa por R1, R2 e aciona T1 em condução.

T1 liga e puxa este DC para o terra através do enrolamento primário 30 + 30 induzindo um pulso acentuado através deste enrolamento e também através do enrolamento auxiliar inferior.

Este pulso através do enrolamento auxiliar permite que um pulso negativo seja gerado na junção de R1/R2 que momentaneamente afunda o inversor de base para o terra, de modo que T1 agora desliga.

Enquanto isso, C2 carrega secando o impacto do enrolamento auxiliar e permite T1 com um novo potencial de disparo em sua base.

T1 conduz mais uma vez e o ciclo continua se repetindo em uma frequência determinada pelo valor de R2/R3/C2 que pode estar em torno de 60 kHz aqui.

Essa comutação rápida induz uma tensão e corrente correspondentes no enrolamento secundário, que pode ser bem acima de 32 V, 3 amperes CA de acordo com os detalhes do enrolamento fornecidos.

A voltagem acima é apropriadamente filtrada por C4 e aplicada através de R6, R7 para alimentar o regulador de derivação e o estágio do acoplador opto.

R6 é ajustado adequadamente de modo que a tensão de saída se estabeleça em cerca de 32 V.

O regulador de derivação

O regulador shunt ativa instantaneamente o opto caso a tensão tenda a subir acima do valor definido.

O opto por sua vez “mata” a unidade base de T1 desativando temporariamente as operações primárias até que o potencial de saída seja restaurado para o valor correto, o opto agora libera T1 e permite que as operações funcionem normalmente, somente até que a saída suba novamente para iniciar o opto mais uma vez, o processo continua se repetindo garantindo uma constante de 32 V na saída, para acionar o módulo LED de 100 watts com segurança

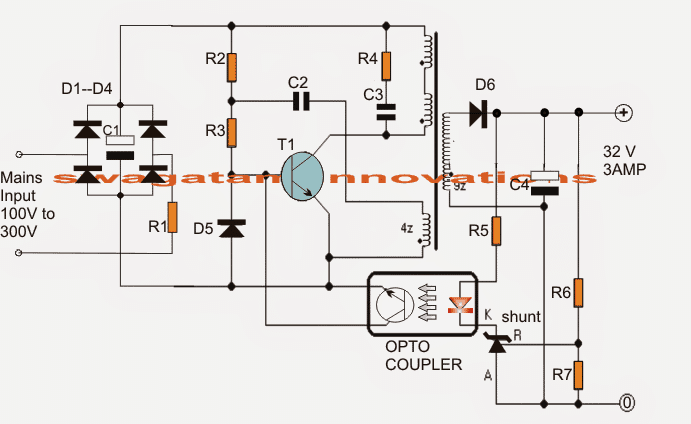

Diagrama de circuito do driver de LED de 32V 3A para LED de 100 Watts

IMG 6243BA1D5780A
CIRCUITO SMPS DE DRIVER DE LED DE 32V, 3 AMP 3

O transformador é enrolado sobre um núcleo de ferrite EE padrão com uma área de seção transversal central de pelo menos 7 mm quadrados.

Referindo-se à figura, os dois enrolamentos primários superiores são compostos por 30 voltas de fio de cobre super esmaltado de 0,3 mm de diâmetro.

Como enrolar o transformador de ferrite

O enrolamento primário auxiliar primário inferior consiste em 4 voltas do mesmo fio acima.

O secundário é enrolado com 22 voltas de fio de cobre super esmaltado de 0,6 mm.

Os procedimentos são os seguintes:

  • Primeiro comece a enrolar as 30 voltas superiores, prenda suas extremidades nos fios da bobina com solda e coloque uma camada grossa de fita isolante sobre essas voltas.
  • Em seguida, enrole as 22 voltas do secundário e solde seus terminais finais do outro lado dos cabos da bobina, coloque uma camada de fita isolante grossa.
  • Sobre a camada acima comece a enrolar as 4 voltas auxiliares e como acima prenda as pontas adequadamente nos terminais do lado primário da bobina, novamente coloque algumas camadas de isolamento sobre isso,
  • Finalmente, enrole as segundas 30 voltas primárias a partir das 30 voltas anteriores e prenda a ponta sobre um dos fios da bobina no lado primário.
  • Cubra o enrolamento acabado com camadas adicionais de fitas isolantes.
  • Certifique-se de lembrar os terminais corretamente para não fazer conexões incorretas com o circuito e causar um possível risco de incêndio.

Lista de peças

Todos 1 watt, CFR

  • R1 = 10E
  • R2 = 1M
  • R3 = 470E
  • R4 = 100E

Todos 1/4 watt MFR 5%

  • R5 = 470E
  • R6 = predefinido 22k
  • R7 = 2k2
  • C1 = 10uF/400V
  • C2 = 2,2nF/250V
  • C3 = 220pF/1kV
  • C4 = 2200uF/50V
  • D1—D4 = 1N4007
  • D5, D6 = BA159
  • regulador de derivação = TL431
  • opto = 4n35
  • T1 = MJE13005
