A postagem discute um circuito controlador de nível de armazenamento de material simples que pode ser usado para ativar e desativar automaticamente um motor de enchimento de armazenamento sempre que o recipiente de armazenamento for preenchido até o nível limite estipulado. A ideia foi solicitada pelo Sr. Sladjan.
Objetivos e Requisitos do Circuito
- Preciso de ajuda com o armazenamento de enchimento do controle do motor onde o nível do material é controlado por fotorresistor e um feixe de laser.
- Quando o fotorresistor vê a luz é necessário ligar o motor e o armazenamento de enchimento até que o nível do material seja cortado o raio laser e o fotorresistor fique sem luz então desligue o motor e o raio laser.
- Após um certo intervalo de tempo (3 – 5 min) ligue o feixe de laser e verifique novamente o nível no material de armazenamento.
- Procurei no site, mas não encontrei nada parecido.
O design

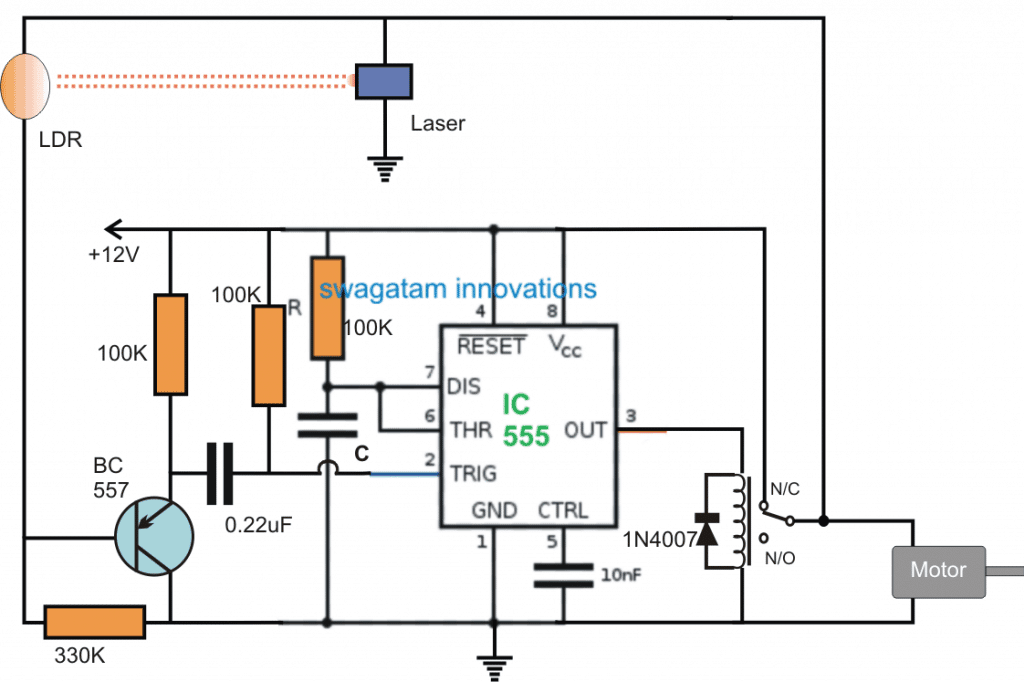

O circuito indicador de nível de armazenamento de material conforme solicitado acima pode ser construído usando a seguinte configuração simples:
O funcionamento do circuito pode ser entendido da seguinte forma:
Quando a energia é ligada pela primeira vez, a fonte alimenta o circuito 555 e simultaneamente também liga o motor e o laser através dos contatos N/C do relé, causando uma baixa resistência no dispositivo LDR receptor.
A baixa resistência do LDR inibe a condução do BC557 e a situação trava nesta condição, até que o espaço entre o Laser/LDR comece a ser preenchido com o material relevante.
À medida que o material começa a ser preenchido, em algum momento ele atinge o nível limite entre o feixe de comunicação LDR/laser e interrompe o feixe.
Assim que isso acontece, a resistência do LDR se torna alta, permitindo que o BC557 conduza e acione o estágio IC 555, que na verdade é conectado como um circuito multivibrador monoestável padrão.
O IC 555 aciona e no decorrer ativa o relé. Os contatos do relé mudam de posição de N/C para N/O, o que instantaneamente corta a energia para a rede de laser e LDR e o motor, conforme solicitado pelo usuário.
A situação é mantida até que o tempo definido do monoestável termine e o relé retorne à sua posição N/C anterior. O circuito agora atinge sua posição original de espera e aciona o motor, até que o armazenamento esteja cheio novamente.
O circuito controlador de nível de armazenamento de material proposto pode ser aprimorado ainda mais com uma indicação de alarme conectando adequadamente um circuito de alarme de 12V com o contato N/O do relé de modo que sempre que o armazenamento estiver cheio, o relé desative o laser e também ative o alarme associado .
O valor de C pode ser determinado em relação ao resistor de 100k deste software de calculadora IC 555.
