Circuito controlador de temperatura programável com temporizador

Aqui, aprendemos sobre uma configuração de circuito que produz saídas de tempo sequencial ajustável para controlar um dispositivo de aquecimento por meio de um circuito controlador de temperatura de seqüenciamento simultâneo que também pode ser pré-programado para obter os níveis de temperatura desejados por intervalos de tempo de sequenciamento. . A ideia foi solicitada pelo Sr. Carlos

As especificações técnicas

Eu sou Carlos e moro no Chile.

Como vejo que você está disposto a nos livrar de problemas com alguns circuitos eletrônicos, eu perguntaria se você tem algum circuito que controle a temperatura e o tempo simultaneamente.

O que eu preciso é de um controlador com escalas de tempo de temperatura programáveis. Por exemplo, primeiro ele mantém uma temperatura T1 em t1 minutos, no final deste t1 mantém uma temperatura T2 por t2 minutos e depois mantém uma temperatura T3 por t3 minutos.

A temperatura e o tempo devem ser ajustáveis ​​em uma única clarividência, seja através de um PIC ou similar, mas devem poder ser ajustados sem serem reprogramados por meio de um PC.

Sou eternamente grato.

Os melhores desejos

O desenho


O primeiro requisito, como mencionado no aplicativo anterior, é um timer programável que pode gerar um período de atraso de ON sequencial através de um módulo de timer conectado em série.

O número de módulos de timer e intervalos de tempo dependerá do usuário e poderá ser selecionado com base na preferência individual. O diagrama a seguir mostra um estágio de timer programável de 10 estágios realizado usando 10 estágios discretos de 4060 IC conectados em uma configuração seqüencial.

O design pode ser entendido com a ajuda dos seguintes pontos:

Referindo-se ao diagrama abaixo, podemos ver 10 estágios de temporizador idênticos, consistindo em 10 nos de 4060 ICs dispostos em um modo de comutação sequencial.

Quando o circuito é energizado e P1 é LIGADO, o SCR bloqueia redefinindo o pino 12 do IC1 para o terra, iniciando seu processo de contagem.

Dependendo da configuração ou seleção de Rx, 22K e o capacitor 1uF adjacente, o IC conta por um período predeterminado, após o qual seu pino3 aumenta. Essa parada é travada através do diodo 1N4148 e do pino IC11.

O valor mais alto no IC3 do pino3 ativa T1, que redefine o pino12 do IC2 em ação e o procedimento é repetido levando a sequência para IC2, IC3, IC4 … até que o IC10 seja atingido, quando T10 redefine o módulo inteiro, interrompendo o Trava SCR.

Rx pode ser substituído por um recipiente adequado para obter os atrasos desejados discretamente em todos os estágios sequenciais do 4060.

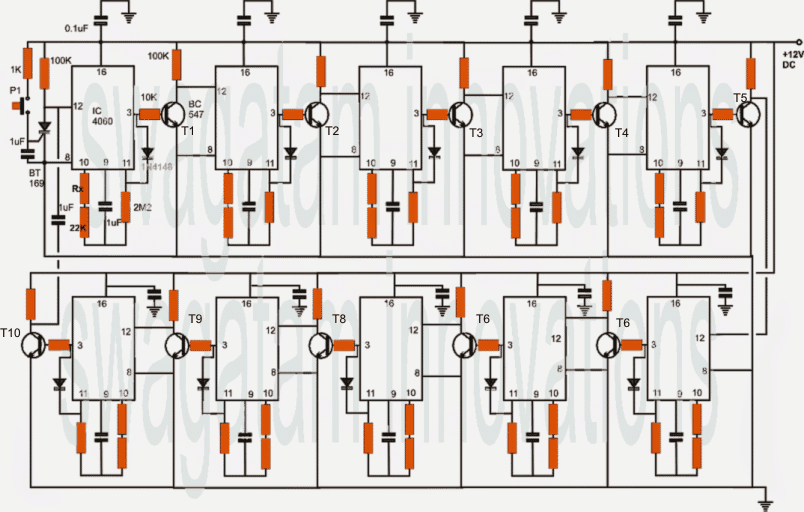

Diagrama de circuito

A configuração acima cuida do controle de tempo programável necessário; no entanto, para obter o controle de temperatura escalonado sequenciado correspondente, precisamos de um circuito que possa produzir saídas de temperatura precisas e ajustáveis.

Para isso, usamos a seguinte configuração juntamente com o circuito anterior.

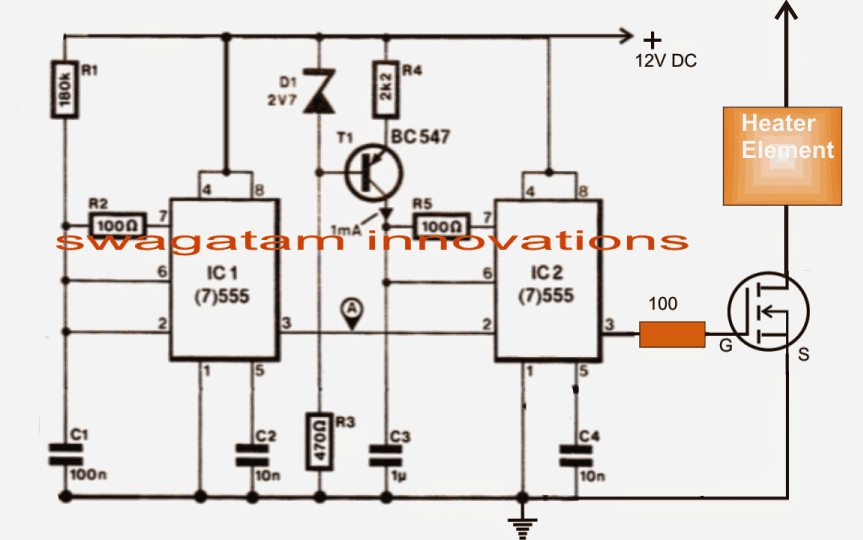

Controle de temperatura PWM

O circuito do controlador de temperatura mostrado é um gerador PWM simples baseado em IC 555 que pode produzir PWMs ajustáveis ​​de zero a máximo, dependendo de um potencial externo no pino 5 do IC2.

O conteúdo PWM decide o período de comutação do mosfet conectado que, por sua vez, regula o elemento de aquecimento no seu dreno, garantindo a quantidade de calor necessária na câmara.

O mosfet deve ser selecionado de acordo com as especificações do aquecedor.

O link entre esse estágio do PWM e o estágio do temporizador sequencial acima é determinado por um estágio intermediário realizado pela configuração de um dispositivo NPN de coletor comum junto com um estágio do inversor PNP, que pode ser visto no diagrama a seguir:

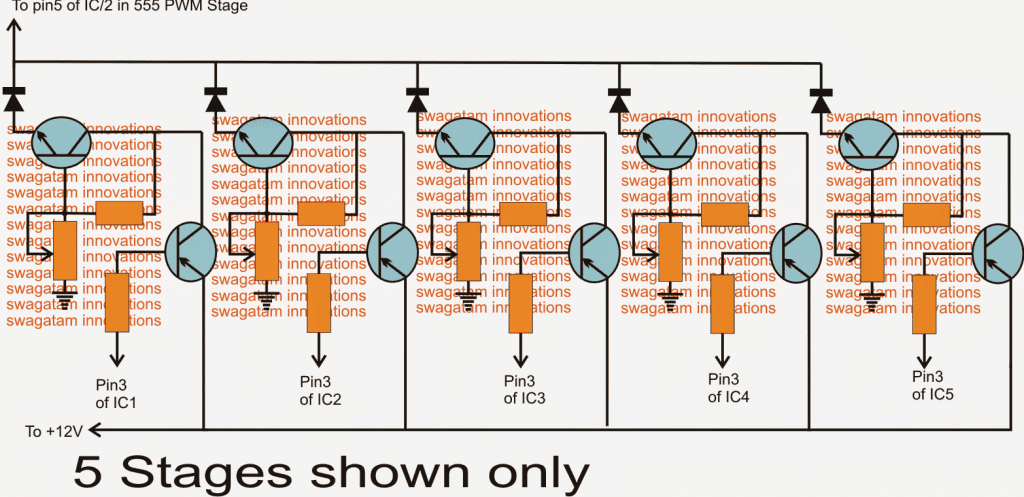

Controlador de temperatura PWM integrado com circuito de timer

O diagrama mostra cinco estágios que podem ser aumentados para 10 números para integrar-se aos 10 estágios do primeiro circuito de timer seqüencial.

Cada um dos estágios mostrados acima consiste em um dispositivo NPN conectado em um modo coletor comum para permitir que uma magnitude predeterminada de tensão seja obtida em seus emissores, o que dependeria da configuração do potenciômetro predefinido ou de base.

Todos os emissores são terminados no pino 5 do PWM IC2 através de diodos separados.

Os dispositivos PNP funcionam como inversores para reverter a lógica de baixa contagem nos pinos 3 dos estágios do temporizador seqüencial em uma fonte de 12V para cada um dos estágios comuns do coletor.

Os potes aqui podem ser ajustados para alimentar a quantidade predefinida de tensões no estágio PWM, que, por sua vez, regulará os PWMs para o mosfet e o dispositivo de aquecimento, gerando a quantidade relevante de calor para esse intervalo de tempo específico.

Portanto, em resposta à comutação relevante do estágio do temporizador, o coletor comum correspondente NPN é ativado produzindo a quantidade de tensão definida no pino 5 do IC2 do circuito PWM.

Dependendo dessa tensão predefinida, as saídas do aquecedor são reguladas pela comutação do mosfet.

À medida que o temporizador é sequenciado, a temperatura do aquecedor é alterada para o próximo nível predeterminado definido pelas predefinições de base dos estágios comuns anteriores do manifold.

Todos os resistores no circuito coletor comum são 10k, os padrões também são 10k, os NPNs são BC547 enquanto os PNPs são BC557
