Como fazer um circuito temporizador de atraso industrial

Neste post vamos estudar dois circuitos temporizadores simples acionados externamente para duas necessidades de aplicação diferentes, as ideias foram solicitadas pelo Sr. Alan e Sra.Stevanie

Solicitação de circuito nº 1

Eu só gostaria de entender eletrônica como você.
Você poderia por favor me ajudar com um circuito temporizador simples que seria ajustável por até 30 segundos e capaz de alimentar um pequeno solenóide de tração.

O circuito seria acionado por uma chave reed magnética em duas posições e deve operar quando qualquer uma das chaves for acionada.

Ele também deve reiniciar automaticamente cada vez que o interruptor reed abrir. usando uma bateria de 9 volts seria o ideal.

Qualquer ajuda que você possa fornecer seria extremamente apreciada, pois este circuito seria usado para controlar uma pequena porta que fornece acesso de entrada/saída de animais em nosso abrigo de animais sem fins lucrativos na Flórida.

Atenciosamente
Alan Guadagno
Resgate de animais abandonados
Fort Lauderdale, Flórida

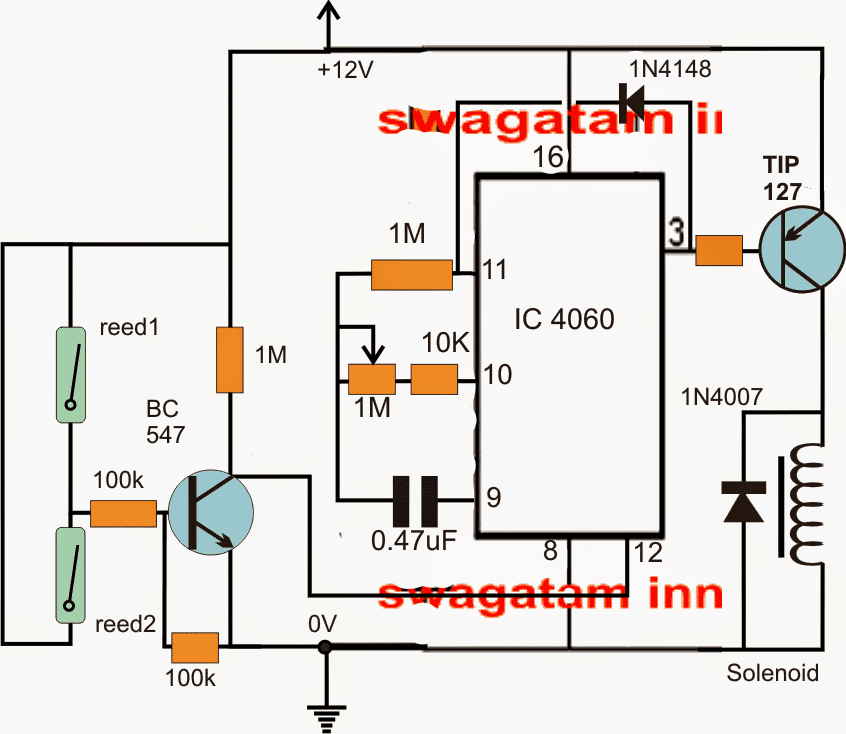

IMG 6244D0CB53B14

O Projeto#1

Referindo-se ao diagrama acima, o temporizador de solenoide proposto com comutação de palheta pode ser visto configurado em um único chip de temporizador/contador 4060.

Enquanto os reed switches não forem acionados, o pino 12 do IC permanece alto através do resistor de 1M, no entanto, se qualquer um dos reed switch for acionado, o BJT é forçado a conduzir e aterrar o pino 12 do IC que, por sua vez, é reiniciado e aciona o solenóide através do transistor TIP127, o IC agora começa a contar. Após 30 segundos (que pode ser variado ou personalizado de acordo com a preferência individual através do potenciômetro de 1M), o pino3 do IC fica alto, fazendo com que o TIP127 se desative a si mesmo e o solenóide.

O feedback positivo através do diodo 1N4148 para o pino 11 garante que o IC fique travado nesta posição até que a chave reed seja liberada e o IC seja redefinido para seu estado original.

Solicitação de circuito nº 2

Eu sou estudante da Universidade Dwi Raya da Indonésia,
Eu tenho um pedido para você fazer Timer com 2 Selector Timing Schematics.

Se este temporizador for:

– selecione o botão 1 LIGADO, o temporizador funciona 3 horas LIGADO e 3 horas DESLIGADO será continuamente Repetir enquanto a fonte de alimentação estiver disponível

– selecione o botão 2 ON, o trabalho do temporizador 6 horas ON e 6 horas OFF será continuamente Repetir enquanto a fonte de alimentação estiver disponível

Por favor me ajude senhor,

Obrigado e cumprimentos,
Stevanie

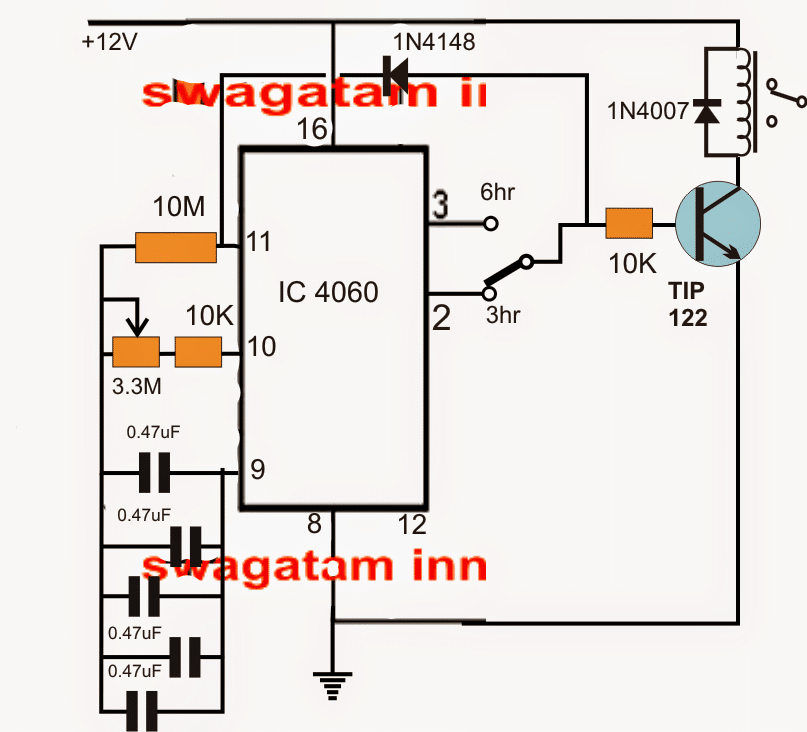

IMG 6244D0CC163C9

O Projeto#2

De acordo com o pedido, o circuito temporizador selecionável de 3/6 horas pode ser estudado acima. Mais uma vez, um 4060 vem em socorro e implementa a aplicação incluindo um número mínimo de peças.

O IC é configurado em sua configuração de temporizador padrão.

O potenciômetro de 3,3M junto com os capacitores de 0,47uF determinam o intervalo de tempo ajustável preferido entre as pinagens 3 e 2 mostradas.

O pin3 está configurado para fornecer o atraso necessário de 6 horas, de modo que o pino2 permite adquirir uma opção de atraso 50% menor que é uma opção de atraso de 3 horas.

O acima é selecionado apropriadamente por meio de um comutador SPDT conectado conforme mostrado no diagrama.

O diodo de realimentação garante uma ação de travamento que pode ser simplesmente removido se uma sequência ON/OFF contínua for desejada pelo usuário, indefinidamente.
