O artigo explica um circuito de comutação de relé de gerador/UPS/Bateria para implementar uma otimização personalizada para um gerador, UPS, rede de energia de bateria, a fim de aumentar a eficiência operacional do sistema. A ideia foi solicitada pelo Sr. Sidingilizwe.
Objetivos e Requisitos do Circuito
- Em primeiro lugar, obrigado por me adicionar aos seus círculos. Você oferece aulas de eletrônica e programação por uma taxa?
- Também estou procurando um circuito onde um gerador a diesel de 10kva fornece energia para um no-break que, por sua vez, carrega um banco de baterias.
- Após cerca de 8 horas os no-breaks devem parar o gerador para que o banco de baterias forneça a energia. Quando a energia do banco de baterias for drenada, o gerador reiniciará novamente.
- Todas as semanas tenho de reabastecer um gerador diesel monofásico de 10kva que está localizado numa zona remota sem eletricidade. O gerador possui um controlador DeepSea 7220.
- O gerador fornece energia principalmente a uma combinação de UPS/carregador de bateria OUTBACK que, em seguida, carrega um banco de baterias. O UPS usa 24v do banco de baterias para alimentar uma carga.
- Quero minimizar o tempo que gasto reabastecendo. Então eu quero um circuito que funcione o gerador por digamos 8 horas para carregar o banco de baterias. Depois disso, o gerador deve parar de funcionar para que o UPS possa usar a energia do banco de baterias para alimentar uma carga.
- O UPS deve parar de fornecer energia à carga quando a tensão do banco de baterias cair para, digamos, 21v.
- E quando parar, o gerador deve começar a funcionar para dar energia para recarregar o banco de baterias novamente.
- O cenário atual é que eu sempre deixo o gerador funcionando até ficar sem combustível.
- Eu quero um circuito que dê tempo de carregar o banco de baterias e então o gerador deve parar. Esse circuito reduzirá o tempo que gasto viajando para reabastecer o gerador e o gerador durará mais.

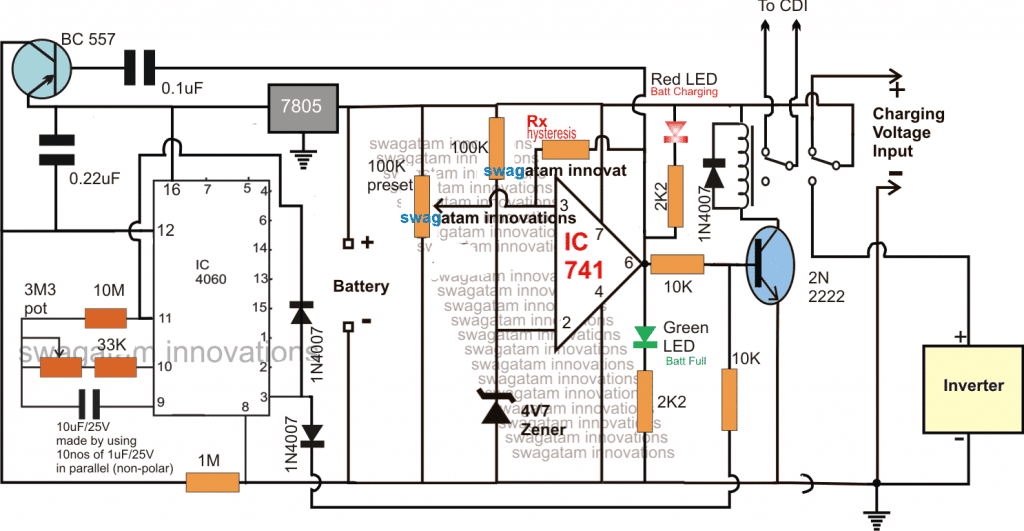

Diagrama de circuito
Nota: O IC741 deve ser classificado acima de 24V… ou substitua-o por LM321 IC
Projetando a mudança de gerador/UPS
Conforme solicitação, o objetivo do projeto é desligar o gerador após 8 horas e ligá-lo quando a bateria atingir seu limite de descarga inferior.
Para implementar esta troca de relé gerador/UPS/Bateria, eu introduzi duas opções no projeto, uma usando o circuito temporizador IC 4060 e a segunda usando o circuito comparador de amplificador operacional IC 741.
O temporizador e o opamp são configurados para desligar o gerador dependendo de qual alternar primeiro. Se o período de 8 horas passar primeiro, então é o temporizador que desliga o gerador e se a bateria fica totalmente carregada antes desse período, o opamp toma a iniciativa e desliga o gerador e liga o inversor.
O comparador opamp é configurado da maneira usual usando o IC 741, seu pino 3 é manipulado como a entrada de detecção de tensão da bateria enquanto seu pino 2 é usado como limite de referência, conforme fixado pela tensão do diodo zener.
Enquanto o nível de tensão da bateria estiver abaixo do nível de carga total desejado, o potencial do pino 3 é menor que a referência do pino 2, resultando em um pino de saída 6 com uma lógica baixa, isso por sua vez mantém o transistor e o relé desligado (contatos N/C no lado superior).
Na situação acima, o primeiro conjunto de contatos do relé que deveria estar associado ao CDI do gerador, mantém o CDI ligado permitindo que o gerador esteja operacional, enquanto o segundo conjunto de contatos recebe a tensão de carga do gerador para carregar a bateria conectada.
A bateria nesta posição continua carregando até atingir o nível de carga total predeterminado, o que faz com que apareça um pouco mais de tensão no pino 3 em comparação com o nível de referência no pino 2 do IC do amplificador operacional.
Assim que a situação acima for detectada, o opamp rapidamente muda sua posição de saída e a muda para um nível lógico alto, ligando o BC547 junto com o relé.
Os conjuntos de contatos do relé agora movem-se para o lado N/O inferior.
O resistor de histerese Rx entra em ação e garante que o opamp permaneça travado nesta posição até que a bateria tenha descarregado para um nível inseguro inferior.
A ação acima faz com que o primeiro conjunto de contatos do relé desligue o CDI para que o gerador seja desligado, e o segundo conjunto de contatos do relé permite que a bateria seja conectada ao inversor, permitindo a operação no modo inversor para alimentar a carga .
Por outro lado, se suponha que o circuito do temporizador que é feito em torno do versátil 4060 IC se torna o primeiro a ligar (8 horas decorridas) antes do opamp, seu pino 3 fica alto e envia um sinal de ligar para o transistor estágio do driver do relé.
Isso implica que nesta posição a bateria pode não estar totalmente carregada, mas pode estar próxima do nível de carga total. No entanto, como o inversor precisa ser ligado de qualquer maneira, mesmo com qualquer carga disponível da bateria, o relé é ativado pela saída 4060 para executar as operações do modo inversor.
A bateria agora começa a descarregar através do inversor e, após um curso de tempo, quando atinge seu limite de descarga inferior, o resistor de histerese do opamp sucumbe a esse nível mais baixo e libera a trava do opamp.
Isso reverte instantaneamente a situação de saída do opamp e produz uma lógica baixa em seu pino 6.
Essa lógica baixa do opamp faz algumas coisas para restaurar a situação da condição anterior:
Primeiro desliga o relé ligando o gerador de volta e inicia o carregamento da bateria, adicionalmente a lógica baixa também envia um pulso de disparo curto para um transistor PNP BC557 que redefine o tempo 4060 e garante que ele faça uma nova partida e comece a contar de zero…..até 8 horas se passaram novamente para manter o ciclo em movimento.
O circuito de comutação do relé do gerador/UPS/bateria explicado acima para otimizar a eficiência de energia da rede do gerador, UPS, bateria garante uma operação cíclica volta a volta dos estágios e faz uso dos recursos da técnica mais eficaz e ideal, produzindo menor manutenção para o unidades e aumentando a economia de custos para o usuário final.
Circuito de Transferência Automática do Motor Gerador

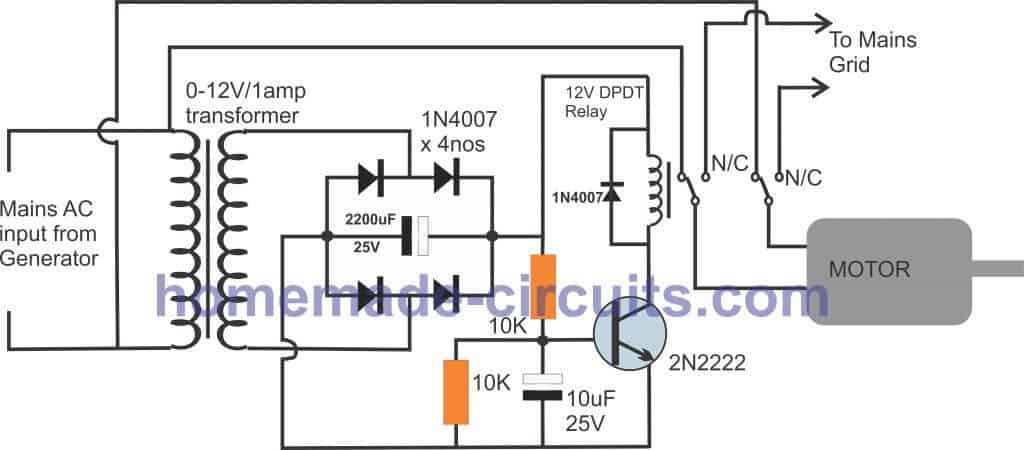

O diagrama a seguir mostra um sistema de transferência automática projetado para comutar a alimentação da rede para o motor do gerador, assim que o gerador começa a gerar energia. Mais informações podem ser encontradas na discussão de comentários abaixo com o Sr. SAA Bokhari
