Neste post, estudamos um circuito simples de controlador de temporizador de aquecedor de água que pode ser usado em banheiros para desligar automaticamente um gêiser ou uma unidade de aquecedor de água após um período de tempo predeterminado, conforme a preferência do usuário. A ideia foi solicitada pelo Sr. Andreas
Especificações técnicas
Mqualquer um de nós, quando precisamos de água quente, ligamos e às vezes esquecemos de desligar depois de horas de perda de tempo e dinheiro mais importante. Então o que precisamos aqui é um circuito de “one shot timer” de duas opções predefinidas como meia hora e uma hora.
Isso pode ser feito por meio de um interruptor de pressão e leds (será exibido quando estiver aceso) Também deve haver outro interruptor atuando como reset quando por qualquer motivo decidirmos interromper este processo.
Como este circuito deve ser mantido o menor possível, ele deve ser sem transformador e a saída para carga passará por um conjunto de contatos do relé 10A.
Muito Obrigado,
André
O design

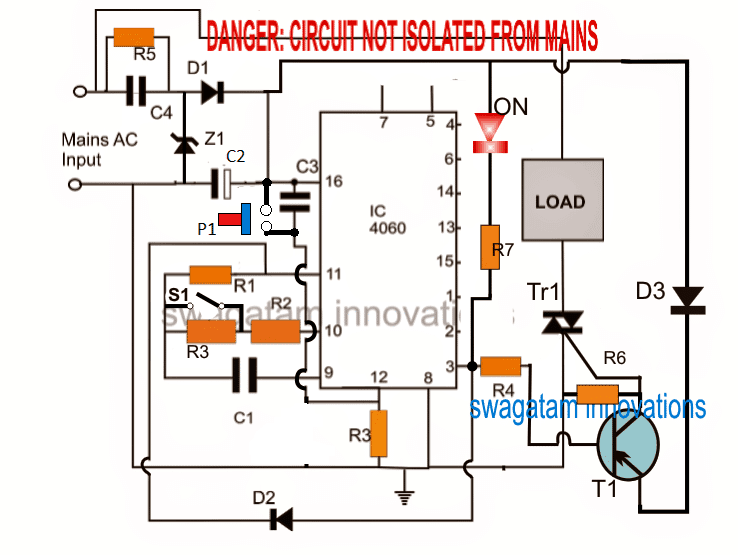

A ideia solicitada pode ser facilmente implementada usando o circuito mostrado acima.
A ideia proposta de um circuito temporizador de aquecimento de água pode ser entendida com a ajuda dos seguintes pontos:
O IC 4060 torna-se o principal componente gerador de atraso de tempo e é configurado como um circuito temporizador monoestável de disparo único.
Operação do Circuito
Quando a energia é ligada, o IC é redefinido para zero via C3 e inicia o processo de contagem.
Enquanto o IC está contando, seu pino 3 mantém uma lógica zero ou zero volts que mantém o PNP T1 ligado.
Com T1 ligado, TR1 também é ligado, e a carga que é um aquecedor de água ou um gêiser aqui é ativada.
Uma vez decorrido o período de tempo definido, o IC reverte instantaneamente sua lógica baixa do pino 3 com uma lógica alta, desligando o triac e o aquecedor de água conectado.
Essa lógica alta também é transferida para o pino 11 do IC via D2, de modo que a contagem do IC congela nesta posição e a situação trava, por tanto tempo até que a energia seja desligada e ligada novamente, ou P1 seja momentaneamente pressionado e liberado .
R2, R3 determinam as duas opções de atraso de tempo selecionáveis, que decidem por quanto tempo a carga pode ser mantida ligada, juntamente com R2/R3, o capacitor C1 também determina diretamente o período de atraso de tempo em conjunto com R2 e R3.
Todo o circuito é alimentado por uma fonte de alimentação compacta sem transformador, no entanto, isso também implica que cada ponto dentro do circuito pode estar flutuando no nível CA da rede e envolver choque elétrico letal, portanto, o devido cuidado deve ser tomado ao testar o circuito.
Fórmula de atraso
A fórmula para determinar os valores dos componentes de temporização R3 e C1 é:
f(osc) = 1 / 2,3 x Rt x Ct
2.3 é uma constante e permanecerá como está
A saída do IC produzirá atrasos de tempo normais somente se os números selecionados das peças satisfizerem a condição:
Rt << R2 e R2 x C2 << Rt x Ct.
Lista de peças
R1 = 1M5
R2, R3 = conforme cálculos
R4 = 10K
R6, R7 = 1K
R5 e resistor no pino 12 = 1M
C1 = 1uF/25V não polar
C2 = 470uF/25V
C3 = 0,22uF
C4 = 0,33uF/400V
D1, D2, D3 = 1N4007
Z1 = 12V zener 1 watt
P1 = empurre para ON
S1 = interruptor SPDT
T1 = BC557
Triac = BTA41/600V
IC = 4060
LED = vermelho 5mm
