O post explica um circuito de temporizador de alimentação de aquário que sustenta um conjunto de operações contínuas de acordo com uma sequência de tempo predeterminada através dos respectivos controles de pote. A ideia foi solicitada pelo Sr. Mike.
Especificações técnicas
Estou tentando construir um circuito temporizador para controlar um alimentador automático de peixes. Ele precisa operar em 12 volts. Ele precisa operar dois relés. Ambos precisam vir ao mesmo tempo.
O primeiro relé precisa desligar após 5,2 segundos. O segundo relé precisa desligar após 7 segundos. Em seguida, o processo precisa se repetir em 24 horas. Você também pode converter 16 volts AC em 12 volts DC.
Obrigado Mike

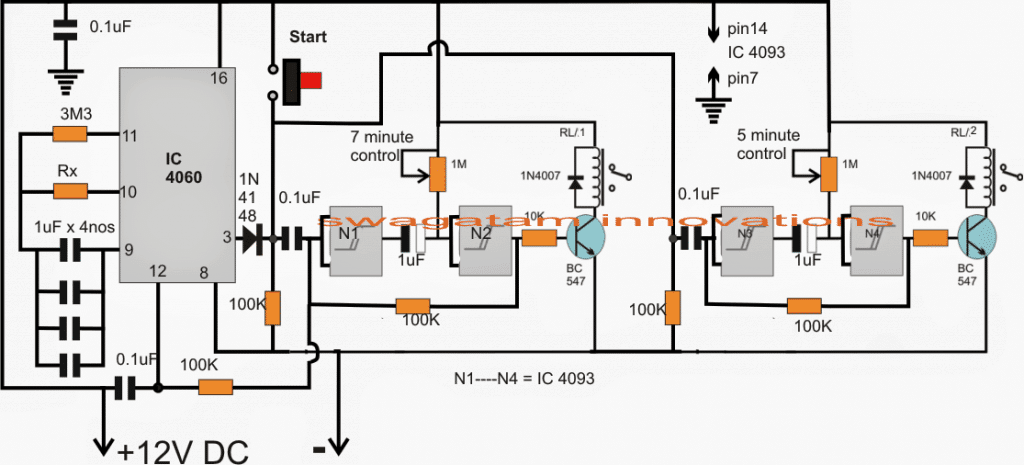

Diagrama de circuito
O design
Como mostrado no circuito controlador de temporizador de alimentador de peixes proposto, N1, N2 e N3, N4 são as quatro portas NAND do IC 4093, configuradas como estágios de temporizador de flip-flop.
N1, N2 forma o temporizador de atraso de 7 segundos, o período pode ser ajustado e definido com a ajuda do potenciômetro de 1M, identicamente N3, N4 é conectado como o segundo estágio do gerador de atraso de 5,2 segundos.
IC 4060 é projetado como o circuito temporizador de 24 horas para a ciclagem necessária das sequências de tempo desejadas.
Quando o circuito é alimentado, os capacitores de 0,1uF nas entradas de N1 e N3 aterram as respectivas entradas através dos resistores de 100k, tornando uma trava negativa nas saídas do portão, que por sua vez mantém o driver do relé do transistor desligado.
Agora, para iniciar o circuito, o botão “start” é pressionado, o que reverte as travas do portão para a ativação positiva dos relés simultaneamente. Esta condição força o pino 12 do IC 4060 a ficar alto para que fique desabilitado por enquanto.
De acordo com as configurações propostas dos potenciômetros de 1M, após cerca de 5 minutos, o capacitor na saída N3 carrega primeiro, forçando a entrada N4 a subir, o que mais uma vez restaura a trava para negativo, desligando primeiro o relé de 5 segundos, exatamente no mesmo maneira o relé N2 segue e é desligado após os próximos 2 segundos.
A situação acima faz com que a saída de N2 e a entrada de N1 fiquem “baixas”, o que significa que agora o pino 12 do IC 4060 está habilitado no “baixo” necessário, permitindo que ele inicie sua contagem até que o tempo estipulado de 24 horas tenha decorrido, quando sua pin3 vai alto causando um disparo automático do ciclo explicado acima.
O processo agora continua se repetindo indefinidamente enquanto o circuito de alimentação do aquário for mantido no estado energizado.
