A publicação explica um circuito programável simples, porém preciso, de tempo do gerador a diesel que pode ser usado para obter uma seqüência de tempo discretamente programável de ligar / desligar para o grupo gerador a diesel conectado. A idéia foi solicitada pelo Sr. Raj Kumar Mukherji.
As especificações técnicas
Feliz ano novo e espero que você esteja bem Há um pedido de um de meus amigos para projetar um timer programável variável para executar um grupo gerador a diesel.
Ele deve funcionar da seguinte maneira, de acordo com os horários predefinidos: a. O conjunto de instruções gerais dirá que começará às 7h. e vai parar às 10 da manhã Ele começará novamente às 14h. e vai parar às 17h
Começa às 19h. e terminará às 20:30. Pode haver mais amostras desse tipo que podem ser feitas com base na necessidade.
É possível projetar um cronômetro mantendo o custo dentro de 2000 / – e o cronômetro funcionando em 12 volts? Na verdade, você precisa de um timer programável de baixo custo, mas preciso, que possa ligar e desligar um grupo gerador a diesel sem intervenção manual com a ajuda desse timer.
A entrada que recebi do meu amigo sobre o conjunto DG é que ele possui um interruptor de partida e um interruptor de parada.
Conseqüentemente, existem 2 plugues de terminal em cada um dos interruptores de partida e parada para conectar um temporizador programável que executará operações de ligar e desligar automaticamente.
Portanto, temos que projetar o timer de forma que os sinais de partida e parada acionem um multivibrador monoestável na saída de cada um dos circuitos integrados (IC1 a IC6, consulte o arquivo em anexo) para simular as funções dos botões. .
Eu pediria sua ajuda nisso com um pedido especial para explicar como a cascata é feita se quisermos incluir mais alguns estágios ON-OFF no circuito do temporizador.
Deve ser um tipo de operação ON-OFF momentânea (o tempo de ativação para ambos os motores / relés pode ser de 5 a 10 segundos cada).
O processo é semelhante ao modo como as bicicletas modernas são iniciadas (a chave de partida é do tipo PUSH, o contato é feito quando a chave é mantida pressionada por cerca de 5 a 10 segundos e, assim que a bicicleta inicia, a chave é liberada). )

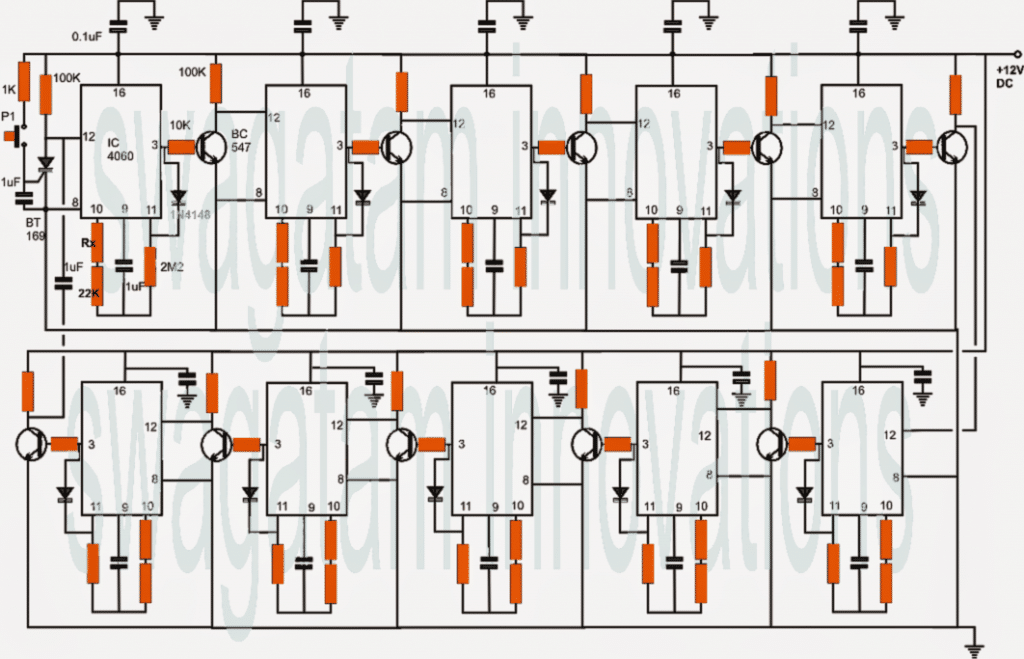

O desenho
O circuito de temporização programável do gerador diesel proposto foi inspirado em um dos meus circuitos anteriores, intitulado Circuito de timer escolar programável automáticoToda a explicação do design pode ser entendida por si só.
A única diferença está no estágio de ativação de saída, aqui ele incorpora um par de relés ativados a partir dos estágios alternativos 4060, conforme explicado abaixo:

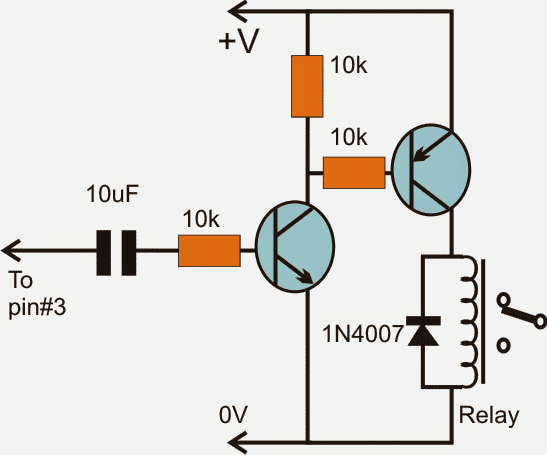

Circuito do controlador de relé
O circuito a seguir foi projetado para implementar a ativação do relé. Esse estágio pode ser adicionado ao pino nº 3 de todos os estágios anteriores do temporizador 4060.
Os coletores de transistor PNP de todos os estágios alternativos devem ser comuns, de modo que apenas dois relés interfiram para a ativação / desativação de disparo alternativo.
Por exemplo, se forem utilizados 10 números de estágio 4060 IC, os controladores de transistor associados ao estágio 1,3,5,7,9 deverão ter seus coletores de transistor PNP conectados para ativar o relé “start”, enquanto coletores PNP de estágio 2 4,6,8,10 podem ser conectados para ativar o relé “OFF” conectado
