Este artigo discute um circuito de alarme de sensor de som ultrassônico simples que pode ser configurado adequadamente para detectar pressões sonoras bem acima da capacidade normal de audição humana, que pode variar de 20 kHz ou mais.
Conceito ultrassônico
O ultrassom ou ondas sonoras ultrassônicas provavelmente foram inventados antes mesmo de os humanos existirem neste planeta por algumas espécies animais, como morcegos, golfinhos e outras criaturas semelhantes. Estes são basicamente usados para localizar objetos distantes que podem ser uma presa em potencial para esses animais.
Os sinais são emitidos por órgãos especiais vibratórios presentes nesses animais que são refletidos de volta de uma presa em potencial na frente e, assim, a criatura é capaz de localizar a presa julgando sua localização exata através das ondas refletidas e é capaz de caçá-la.
Os humanos podem descobrir o ultrassom muito tarde, mas, no entanto, aqui estudaremos como um detector de ultrassom simples pode ser feito e usado para detectar esses sinais de alta frequência inaudíveis para um ouvido humano normal.
Diagrama de circuito

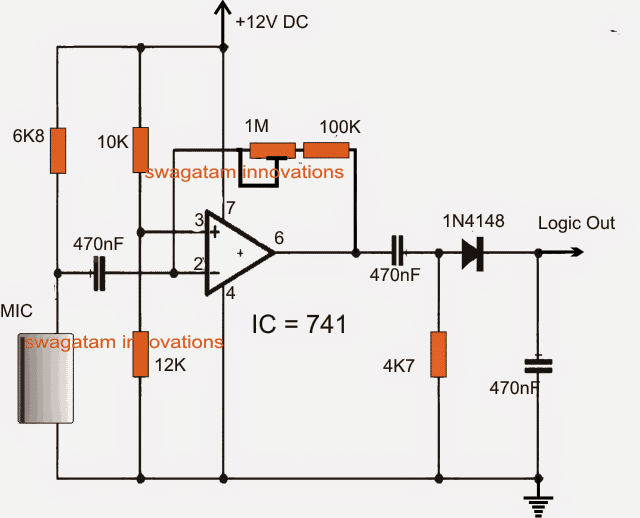

A figura acima mostra um circuito de alarme de sensor de som ultrassônico baseado em IC 741 simples.
O dispositivo de detecção usado aqui é um microfone condensador de eletreto comum. A entrada de microfone é alimentada à entrada inversora do pino 2 do IC.
Como funciona
O pino 3 do IC é fixado adequadamente a uma tensão de referência adequadamente selecionada em relação ao pino 2 do IC.
Um link de feedback também pode ser visto através da predefinição de 1M na saída e na entrada inversora do IC. Este link de feedback faz com que o IC funcione como um amplificador inversor altamente sensível.
O MIC é, portanto, configurado para detectar pulsos ultrassônicos que podem ser emitidos naturalmente de qualquer fonte relevante, como quando um instrumento eletrônico como uma TV, DVD player etc. é ligado, ou uma chamada móvel nas proximidades é detectada. A ignição de um carro também pode fazer o circuito disparar com um alarme.
O ganho de detecção ou a faixa de sensibilidade do circuito podem ser definidos ajustando a predefinição de 1M mostrada.
Quando um som de alta frequência na faixa de ultrassom é detectado pelo microfone, resulta em um pulso lógico alto para gerar no pino 6 do IC que é adequadamente dimensionado e retificado pela configuração de saída que consiste no capacitor de acoplamento da série 470nF e o diodo associado, resistor, projeto de filtro de capacitor.
A lógica alta pode ser usada como entrada para um circuito MCU ou simplesmente para acionar um estágio de driver de relé.
