Você está se sentindo vulnerável ou suspeitando de um possível vazamento de gás GLP em sua casa? Então pode ser que este circuito de alarme de vazamento de gás possa ajudá-lo.
Escrito por: Sai Srinivas
O conceito
Este circuito é uma solução simples para detectar vazamentos de gás GLP em residências que causam graves perdas físicas e monetárias se forem deixados sem vigilância por muito tempo!

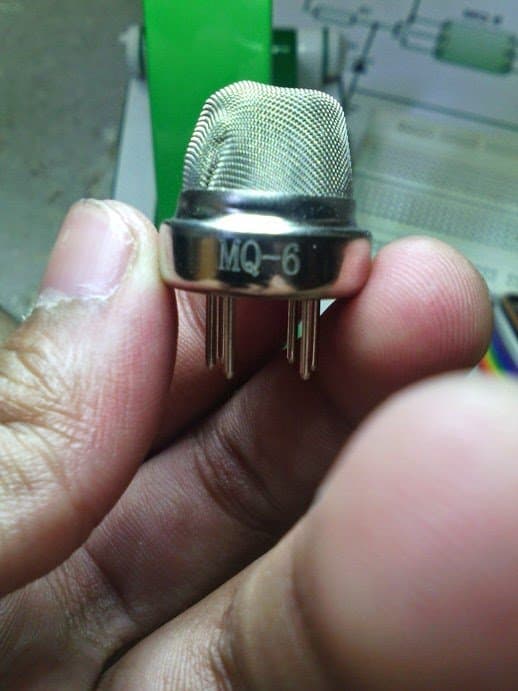

Este circuito usa um sensor de gás MQ-6 que é mais sensível ao gás GLP do que outros sensores como o MQ-2. O sensor de gás MQ-6 consiste em uma pequena bobina de aquecimento e alguma composição química do composto SnO2(Dióxido de Estanho).
A bobina do aquecedor permanece sempre aquecida enquanto o circuito estiver ligado e, portanto, o circuito continua a consumir corrente mesmo quando não há vazamento de gás.
PRINCÍPIO DE FUNCIONAMENTO DO CIRCUITO:
Primeiro vamos entender a pinagem do sensor MQ-6. Este sensor consiste em seis pinos, mas neste circuito, dois pares de pinos em curto são feitos por curto-circuito em dois – dois pinos separadamente, de modo que dois pinos juntos formam um par e outros dois pinos formam outro par e os outros dois pinos restantes são usados normalmente sem qualquer curto.
Aqui, nomeamos um par de pinos em curto como XX e outro par como YY para que pudéssemos entender o circuito mais facilmente.

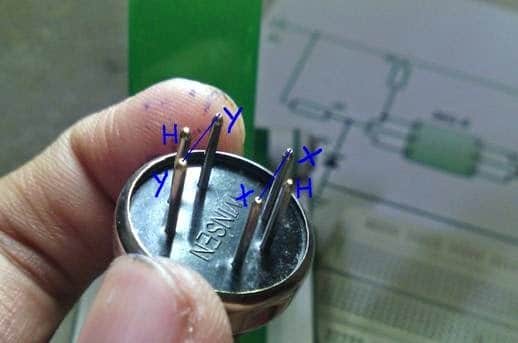

Conexões de pinos do sensor de gás
Os pinos podem ser conectados de qualquer maneira, pois não possuem polaridade.

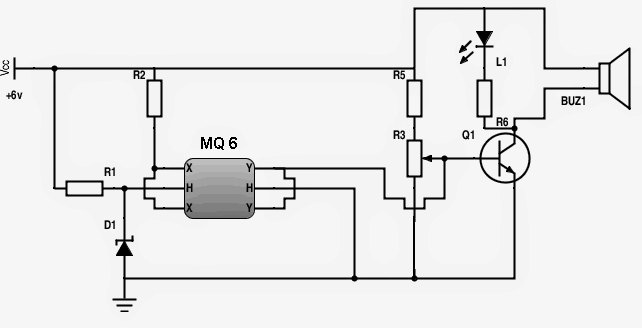

Os pinos do aquecedor são nomeados como H cada. Enquanto o pino XX está conectado ao Vcc, o pino YY está conectado à base do transistor BC548. Os pinos do aquecedor também podem ser trocados. O resistor predefinido é usado para definir a sensibilidade.
O circuito de alarme de vazamento de gás usa um transistor BC548 para ligar a campainha sempre que o gás GLP for detectado pelo sensor.
Inicialmente, quando o circuito é ligado, a bobina dentro do sensor começa a aquecer e o fluxo de corrente através da bobina é controlado por um resistor de 33 ohms enquanto o diodo zener garante que o fluxo de tensão não exceda 5,1V.
O pino XX é conectado ao +ve da fonte de alimentação através de um resistor enquanto o pino YY é conectado à base do transistor BC548. O resistor predefinido de 100K é usado para definir a sensibilidade.
Quando a concentração de gás no ar aumenta, sua saída aumenta e faz com que o transistor acione a campainha e um LED. A campainha e o LED permanecem ligados até que a concentração no ar diminua abaixo do nível especificado.
CONFIGURAÇÃO E TESTE DO CIRCUITO:
Use uma PCB de uso geral para montar o circuito e use um cabo de fita para conectar o sensor MQ-6 ao circuito. Após a conclusão da confecção do circuito, coloque-o próximo ao fogão a gás GLP e ligue a alimentação.
Certifique-se de que não há chamas ou dispositivos elétricos que possam causar faíscas nas proximidades do fogão e do circuito.
Agora, ligue o fogão a gás sem acendê-lo e ajuste a predefinição usando a chave de fenda para que a campainha soe apenas quando houver uma concentração razoável de gás no ar. Terminado o ajuste, coloque o circuito em um invólucro adequado e instale o sensor mais próximo do fogão a gás.
Certifique-se de não incluir nenhum dispositivo eletromecânico no circuito, pois as faíscas que podem ser produzidas durante o funcionamento podem causar incêndio quando houver vazamento de gás.
LISTA DE PEÇAS:
- R1 – 33 ohms,
- R2 – 2,2K,
- R3 – resistor predefinido de 100K,
- R5 – 390K,
- R6 – 2,2K,
- D1 – 5,1V, diodo zener de 1W,
- L1 – LED vermelho,
- Q1 – BC548,
- BUZ1 – campainha de 6V
- Fonte de alimentação – 6V, 800ma (não deve exceder esta tensão)

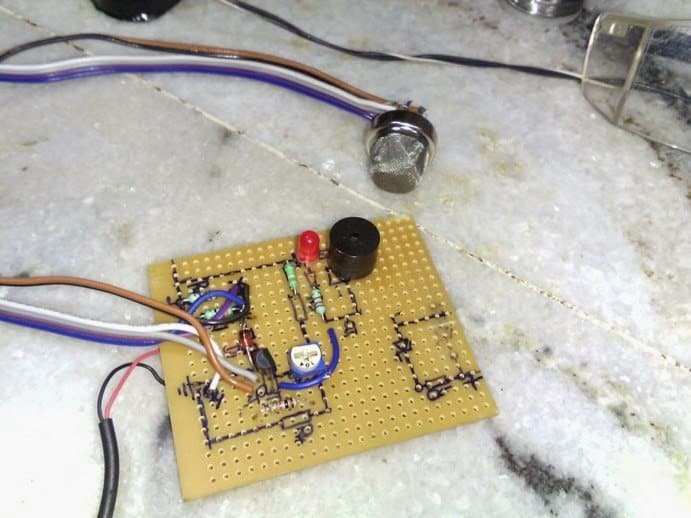

Imagem de protótipo
AVISO LEGAL:
Embora este circuito de alarme de vazamento de gás seja testado para um funcionamento satisfatório, às vezes ele pode falhar em fornecer uma indicação de campainha devido a qualquer motivo, como, por exemplo, falha de energia. Então, por favor, não dependa inteiramente deste circuito e fique sempre de olho no fogão.
Eu não sou responsável por quaisquer consequências que você possa enfrentar enquanto e depois de fazer este circuito.
ATUALIZAR
Se você pretende usar um MQ-135 pronto para fazer um sensor de gás GLP, você pode fazê-lo de acordo com as instruções fornecidas neste post.
O vídeo de demonstração do mesmo pode ser visto abaixo:
