Circuito do carregador de celular sem fio

Um carregador de celular sem fio é um dispositivo que carrega um celular compatível ou um telefone móvel colocado próximo a ele, por meio de transferência de corrente sem fio de alta frequência, sem nenhum contato físico.

Nesta postagem, aprenderemos como construir um Circuito carregador de celular sem fio para facilitar o carregamento de um celular sem fio sem usar um carregador convencional.

O objetivo

Aqui, o celular deve ser instalado com um módulo de circuito receptor internamente e conectado aos pinos do soquete de carregamento, para a implementação do processo de carregamento sem fio. Uma vez feito isso, o celular simplesmente precisa ser mantido sobre o carregador sem fio para iniciar o processo proposto carregamento sem fio.

Em um de nossos posts anteriores aprendemos um conceito semelhante que explicava o carregamento de uma bateria de íon-lítio através de um modo sem fio, aqui também empregamos uma técnica semelhante, mas tentamos implementar a mesma sem remover a bateria do celular.

Além disso, em nosso post anterior, aprendemos de forma abrangente os fundamentos do carregamento sem fio. Vamos usar a ajuda das instruções apresentadas aqui e tentar projetar o circuito do carregador sem fio proposto.

Começaremos com o circuito do transmissor de energia, que é a unidade base e deve ser conectado à fonte de alimentação e para irradiar a energia para o módulo do celular.

Especificações da bobina do transmissor (Tx):

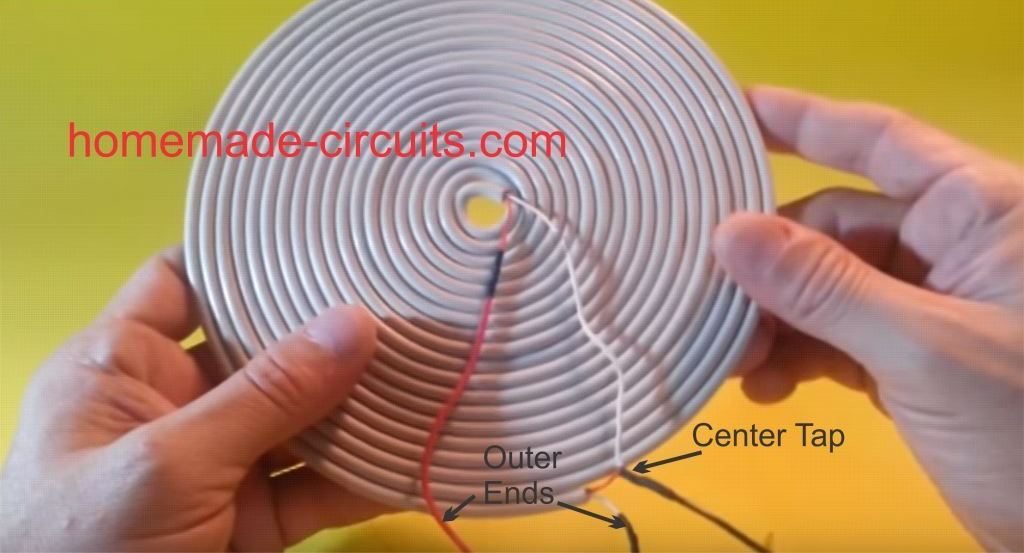

O circuito do transmissor para este carregador de celular sem fio é o estágio crucial e deve ser construído com precisão, e deve ser estruturado de acordo com o popular arranjo de bobina de panqueca de Tesla, conforme mostrado abaixo:

ESPECIFICAÇÕES DA BOBINA DE CARREGADOR SEM FIOS
O DIÂMETRO DA BOBINA ESTÁ EM TORNO DE 18 CMS

Fazendo uma versão PCB da bobina Pancake acima.

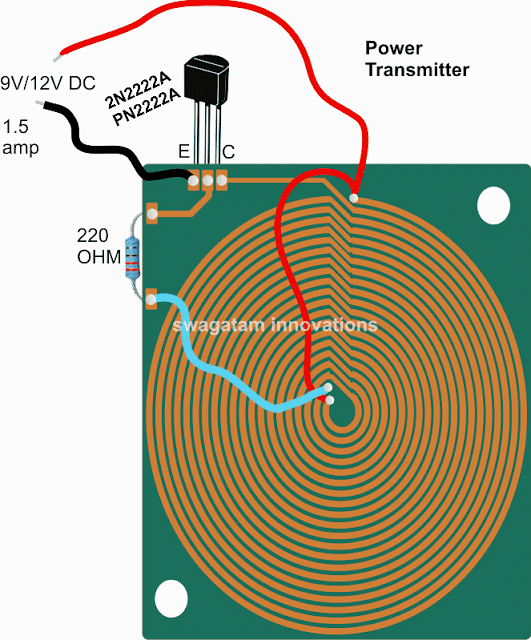

Inspirado na teoria acima, o layout menor da mesma bobina pode ser gravado sobre um PCB, conforme mostrado no diagrama a seguir, e conectado conforme indicado:

Versão sem fio do PWB da bobina da panqueca

Dimensões: 10 polegadas por 10 polegadas, tamanho maior pode permitir um carregamento mais rápido e melhor saída de corrente

A figura acima mostra o projeto do emissor de energia ou do radiador, lembre-se também do diagrama de circuito do post anterior, o projeto acima utiliza exatamente o mesmo layout de circuito, embora aqui façamos isso através de um PCB gravando o layout do enrolamento sobre ele.

Uma observação cuidadosa mostra que o layout acima tem um par de trilhas paralelas de cobre enroladas em espiral, e formando as duas metades da bobina transmissora, em que a derivação central é adquirida com o auxílio do fio vermelho ligado através das extremidades das bobinas .

O layout permite que o design seja compacto e eficaz para as operações necessárias.

O layout da pista pode ser em forma de quadrado ou oval de um lado e quadrado do outro para tornar a unidade ainda mais elegante.

O resto da parte é bastante simples e é conforme nosso diagrama anterior, onde o transistor é 2N2222 incluído para induzir as oscilações e propagação de alta frequência necessárias.

O circuito é operado a partir de uma fonte de 12V / 1,5 ampere, e o número de voltas (bobinas) pode ser selecionado aproximadamente de acordo com o valor da tensão de alimentação, ou seja, em torno de 15 a 20 voltas para cada metade da bobina transmissora. Curvas mais altas resultarão em radiações de tensão mais baixas e intensificadas e vice-versa

Quando ligado, pode-se esperar que o circuito gere um forte fluxo magnético em torno da bobina rastreada, equivalente à potência de entrada.

Agora, a energia irradiada precisa ser absorvida usando um circuito idêntico para executar a transferência de energia sem fio e o carregamento pretendido do telefone celular.

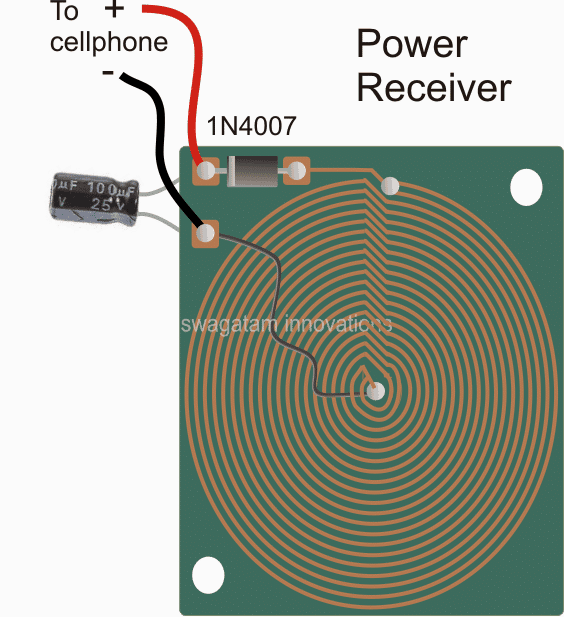

Para isso, precisamos de um coletor de energia ou circuito receptor para coletar a energia irradiada, isso pode ser planejado conforme explicado na seção a seguir:

1590397496 401 circuito de carregador de celular sem fio projetos de

Dimensão: 3 polegadas por 3 polegadas ou de acordo com o espaço de acomodação disponível dentro do seu celular

Como pode ser testemunhado no projeto do receptor acima, um layout idêntico da bobina pode ser visto, exceto que aqui as duas espirais concêntricas são conectadas em paralelo para adicionar corrente em contraste com o layout do transmissor que incorporou uma conexão em série devido à restrição da derivação central para o design.

O design deve ser pequeno o suficiente para caber dentro de um celular padrão, logo abaixo da tampa traseira, e a saída que é terminada por um diodo pode ser conectada diretamente com a bateria ou através dos pinos do soquete de carga (internamente).

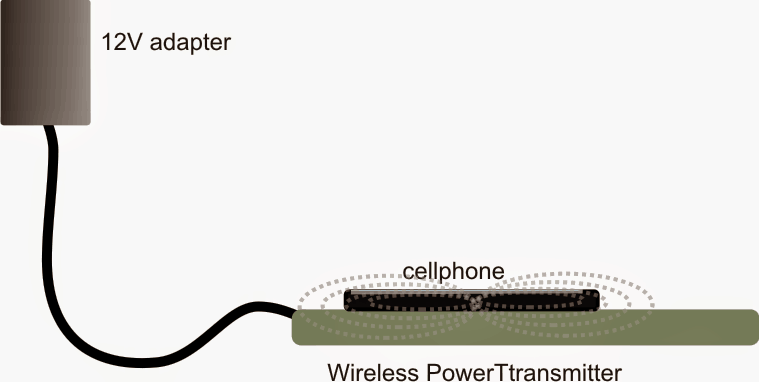

Uma vez que os circuitos acima são construídos, o circuito do transmissor pode ser conectado com a entrada DC indicada e o módulo receptor colocado bem sobre a placa do transmissor, no centro.

Um LED com um resistor de 1k pode ser incluído na saída do circuito do receptor para obter uma indicação instantânea do processo de condução de energia sem fio.

Após a operação ser confirmada, a saída do receptor pode ser conectada ao soquete do telefone celular para verificar a resposta do efeito de carregamento sem fio.

No entanto, antes disso, você pode querer confirmar a saída para o celular do módulo receptor sem fio … deve ser em torno de 5 a 6V, se for mais, o fio preto pode ser simplesmente deslocado e soldado algumas bobinas para cima até que o a tensão correta é alcançada.

Assim que todas as confirmações forem concluídas, o módulo poderá ser acomodado dentro de um celular e as conexões feitas de forma adequada.

Finalmente, esperançosamente, se tudo for feito corretamente, a montagem pode permitir que você mantenha o celular diretamente sobre o transmissor configurado e possibilite que o carregamento do celular sem fio proposto ocorra com sucesso.

1590397497 164 circuito de carregador de celular sem fio projetos de

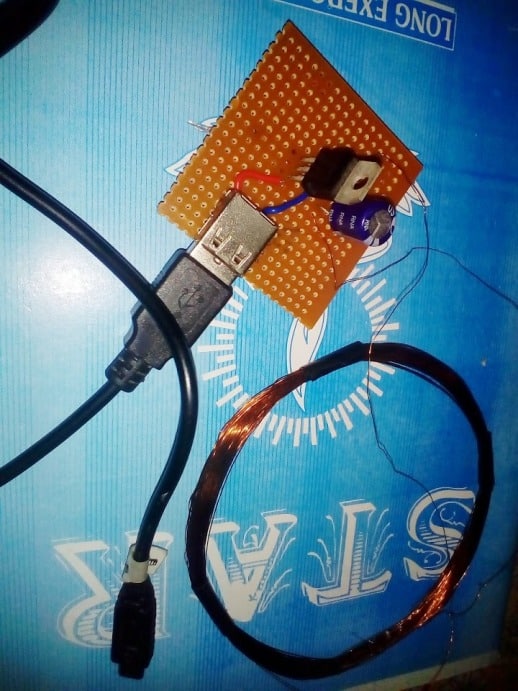

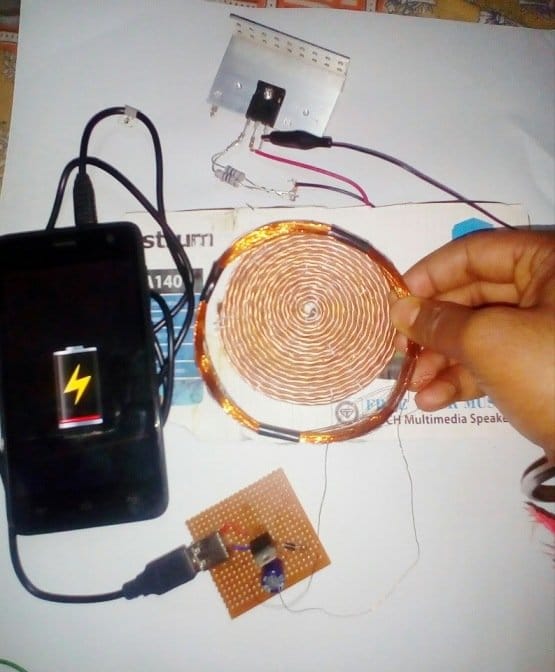

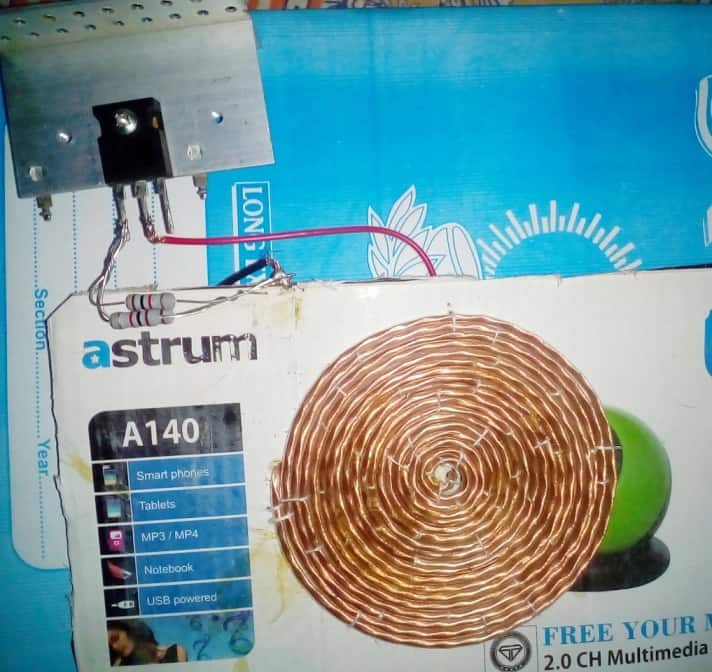

Fazendo um Protótipo Prático

O conceito de transferência de energia sem fio acima foi experimentado e testado com sucesso com algumas modificações pelo Sr. Narottam Gupta, que é um seguidor ávido deste blog.

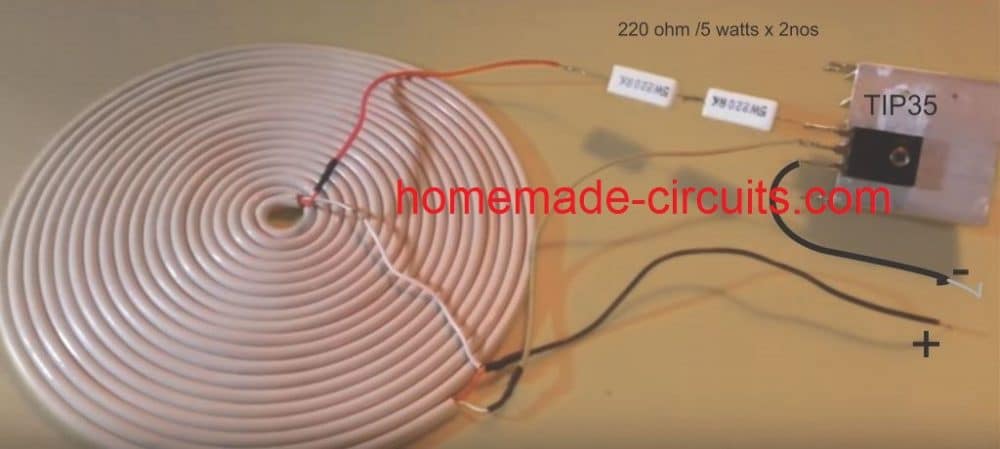

O circuito do carregador de celular sem fio modificado e as imagens do protótipo podem ser testemunhadas abaixo:

Imagens modificadas do circuito e do protótipo do carregador de celular sem fio
Circuito carregador de celular sem fio
circuito carregador de celular sem fio

circuito carregador de celular sem fio 1
