O artigo detalha um circuito temporizador de controlador automático de fluxo de água que liga/desliga um mecanismo de válvula de acordo com uma sequência de temporização predeterminada. A ideia foi solicitada pelo Sr. John Clarke.
Especificações técnicas
Eu vi seu site e projetos e gostaria de saber se você poderia ajudar com um controlador que estou tentando projetar para controlar o fluxo de água em um chuveiro.
O que estou tentando alcançar é o seguinte,
Usando um sensor de fluxo de água, quando a água começa a fluir, um temporizador é acionado e inicia uma contagem regressiva de cerca de 2 minutos. Após este tempo uma válvula de controle desliga o abastecimento de água e permanece desligada por 8 minutos. Após esse tempo, a válvula de controle é reaberta e o sistema é reinicializado para iniciar novamente.
Idealmente, os dois tempos seriam ajustáveis.
Muito obrigado por qualquer ajuda que você possa dar ou se puder me indicar a direção de onde ir.
Atenciosamente
João
O design

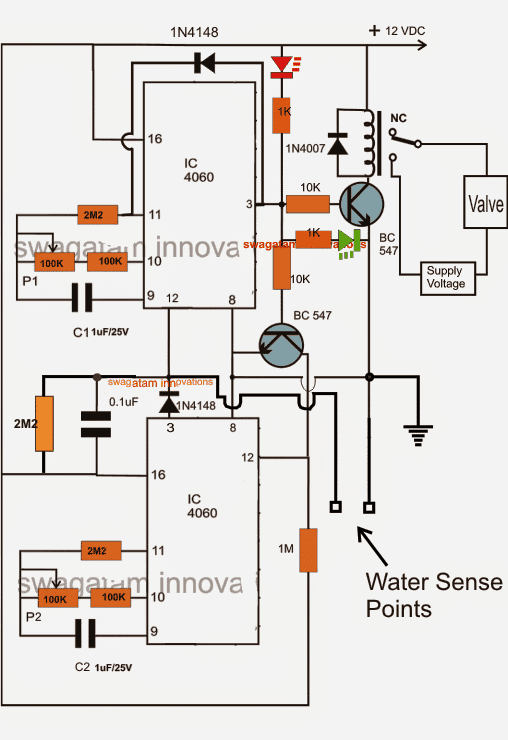

O circuito controlador de fluxo de água proposto usando um circuito temporizador de válvula pode ser implementado usando um projeto de temporizador programável simples de dois estágios, conforme mostrado no diagrama acima.
Já discutimos este circuito temporizador programável em um dos meus posts anteriores. O mesmo conceito foi empregado neste projeto também.
Referindo-se ao diagrama acima, podemos ver dois estágios de temporizador idênticos usando os ICs 4060 que são acoplados entre si de modo que quando o módulo superior termina de contar, o inferior é acionado e a sequência continua infinitamente do temporizador superior para o inferior e de volta para o módulo do temporizador superior.
O funcionamento do sistema pode ser entendido como explicado abaixo:
Como funciona
Quando a alimentação é ligada, o circuito permanece desabilitado, pois o pino 12 do IC superior não tem acesso a um terra para iniciar o processo de contagem.
No entanto, no momento em que a água é introduzida nos “pontos de detecção de água” mostrados, o pino 12 do IC superior experimenta um potencial de terra através desses condutores de detecção e inicia instantaneamente o processo de contagem.
A inicialização começa com um ponto baixo no pino3 do IC superior, o LED vermelho agora acende indicando o início do processo de contagem pelo sistema.
Após cerca de 2 minutos que podem ser ajustados ajustando adequadamente P1, C1, o IC superior termina sua contagem revertendo seu pino3 com uma lógica alta, que aciona instantaneamente o relé através do estágio do driver BC547 conectado. O relé clica energizando o mecanismo da válvula de água em ação.
O LED verde acende simultaneamente reconhecendo a ativação acima do relé e da válvula.
O alto do pin3 do IC superior também garante que o IC se trave e pare de contar por enquanto, isso é implementado pelo diodo conectado ao pin3 e pin11 do IC superior.
O alto discutido acima do pino 3 do IC superior aciona simultaneamente o BC547 inferior em condução que, por sua vez, aterra o pino 12 do IC inferior, garantindo um sinal de disparo para o IC inferior.
O IC inferior agora começa a contar até que 8 minutos tenham decorrido, este período de tempo pode ser ajustado adequadamente ajustando P2/C2 do módulo. Após esse período definido, o pino 3 do IC inferior fica alto, “chutando” um pulso de disparo para o pino 12 do IC superior, que responde a isso e instantaneamente redefine o IC superior em seu estado original para que ele comece a contar seus 2 minutos estipulados slot.
O procedimento acima desliga o relé e o mecanismo da válvula, proporcionando um caminho livre para a água fluir novamente, por até 2 minutos e o ciclo se repete, mas apenas enquanto os pontos de detecção de água permanecerem sujeitos a um teor de água.
