O post explica um simples circuito misturador de cores LED RGB de 3 watts baseado em LM317 IC, que pode ser usado para demonstrar os efeitos de mistura de cores das cores vermelha, azul e verde, conforme especificado nas tabelas de cores padrão. A ideia foi solicitada pelo Sr. Praveen.
Especificações técnicas
Meu nome é Pravin, trabalho na escola como técnico de física. Preciso mostrar às crianças a mistura de cores de vermelho verde e
azul. Eu gostaria de poder variar o brilho dos três
LEDs de cores para mostrar o efeito que tem na tela. Eu tenho LEDs RGB de 3W.
Você poderia me ajudar a fazer um circuito. Quanto mais simples, melhor. Tentei fazer um com o LM317 IC.
Cumprimentos,
Pravin
Analisando as especificações do LED RGB
A imagem a seguir mostra um LED RGB de 3 watts típico.
De acordo com a folha de dados deste LED, os três fios de cada lado correspondem aos três fios do outro lado em uma linha reta, de modo que as duas extremidades retas da esquerda para a direita formam os terminais dos LEDs vermelho, verde e azul embutidos respectivamente dentro do pacote.
Portanto, os terminais mais à esquerda, de ponta a ponta direita, podem formar o cátodo, ânodo do LED vermelho, os terminais esquerdo e direito do centro podem corresponder ao LED verde e, identicamente, os cabos de ponta a ponta mais à esquerda, à direita, podem significar os terminais para o LED azul.
Como configurar as pinagens de LED
Configurar esses cabos deste LED RGB de forma que as cores individuais possam ser ajustadas separadamente é realmente muito fácil.
A ideia é simplesmente integrar três reguladores de tensão ajustáveis separados para esses três LEDs, por exemplo, usando um regulador de tensão LM317, conforme mostrado no diagrama a seguir.
Usando o regulador LM317 para o circuito de controle
Referindo-se ao diagrama acima, pode-se visualizar que os três reguladores de tensão LM317 são de fato exatamente idênticos com sua parte e configuração de fiação.
Cada um dos módulos tem a facilidade de ajuste de tensão e são todos controlados por corrente através de um transistor BC547 e um resistor Rc.
Os cabos do LED de 3 watts são conectados individualmente às saídas dos 3 circuitos LM317, enquanto a entrada é alimentada a todos os 3 módulos através de uma fonte CC comum que pode ser um adaptador SMPS classificado adequadamente para lidar com a iluminação RGB.
A orientação do ânodo, cátodo do LED também é indicada no diagrama que deve ser cuidadosamente e corretamente ajustado antes de conectá-los às saídas 317.
Quando tudo estiver concluído e a energia estiver ligada, o recurso de controle de tensão presente nos módulos LM317 pode ser usado para configurar os níveis de iluminação dos respectivos LEDs de forma discreta para criar qualquer um dos efeitos de cor especificados, desde o RGB primário até voilet, índigo, laranja, marrom etc etc.
As predefinições de 10K do circuito 317 podem ser substituídas por potenciômetros de 10K para permitir um controle externo para os efeitos de mistura de cores pretendidos no LED.
O valor de Rc pode ser calculado usando a seguinte fórmula:
Rc = 0,6/classificação de corrente do LED

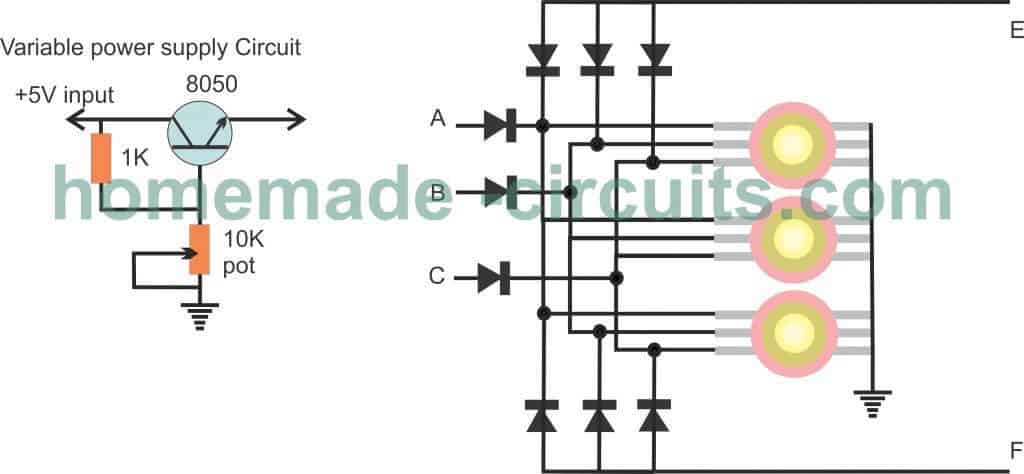

Misturador de cores RGB simples usando transistores
Para a mistura de cores, podem ser construídos 3 nós de fonte de alimentação de tensão variável 8050 e suas saídas conectadas aos pontos A, B e C.
Para criar o efeito de desvanecimento, o circuito de desvanecimento pode ser conectado ao ponto E
Para efeito intermitente, o ponto F pode ser usado para fornecer o sinal intermitente.
