Sentindo-se difícil procurar um interruptor de luz no sono profundo quando alguém liga para você à noite? Então pode ser que este circuito de lâmpada noturna de RF acionado por celular possa resolver seu problema …. Este é um circuito básico muito simples e fácil de construir em comparação com outros circuitos disponíveis on-line que ligam um relé quando detecta um sinal de RF de celular.
USOS:
Este circuito pode ser fixado em seu quarto e ligá-lo durante a noite para que, ao detectar um sinal de RF do celular, ligue um relé e, portanto, permita que o usuário alcance facilmente seu celular, que pode ser mantido longe da cama e também permite que ele anote facilmente qualquer informação importante dada pelo chamador.
DESCRIÇÃO DO CIRCUITO:
Este circuito detecta qualquer sinal de RF em sua vizinhança (8-10 metros). Coloque-o perto do quadro de distribuição e conecte os contatos do relé à lâmpada e isso ajuda você a alcançar seu celular durante a noite ……
Aqui, em vez de usar um único transistor (como 2N4403), usamos um par darlington de transistor BC516 e, portanto, a sensibilidade do circuito é aumentada ao máximo ……
Você pode usar um fio de núcleo único de 30 polegadas de comprimento como antena se a antena telescópica não estiver disponível.
Um capacitor de alto valor C2 é adicionado aos contatos do relé, o que garante que o relé não seja acionado imediatamente devido a algum sinal de RF falso, mas somente após certificar-se de que o sinal é genuíno (ou seja, o sinal de RF deve estar presente por alguns segundos antes de disparar o relé).
Quando a energia é aplicada aos contatos do relé, inicialmente, o capacitor é preenchido com a carga e, portanto, servindo como um atraso de tempo. Se a energia for aplicada devido a um sinal de RF falso, o capacitor será carregado e descarregado, impedindo que o relé seja acionado.
SUGESTÕES DE INSTALAÇÃO:
Solde os componentes em uma PCB de uso geral e mantenha todo o conjunto em uma caixa plástica. Certifique-se de soldar o relé em uma pequena peça de PCB e mantenha o relé longe do circuito no mesmo invólucro de plástico (já que ele liga a rede elétrica). Conecte o circuito à rede elétrica e à lâmpada com cuidado e coloque-o acima do quadro de distribuição. E o fio da antena deve sair da caixa.
E INCLUI UM INTERRUPTOR PARA A FONTE DE ALIMENTAÇÃO REDE PARA QUE VOCÊ POSSA LIGAR O CIRCUITO DURANTE A NOITE. O circuito pode funcionar em qualquer tensão de 6-12V. Mas certifique-se de usar um relé que corresponda à tensão da fonte de alimentação e a classificação atual dos contatos do relé deve corresponder à classificação atual da lâmpada.
Escrito e enviado por: SS kopparthy

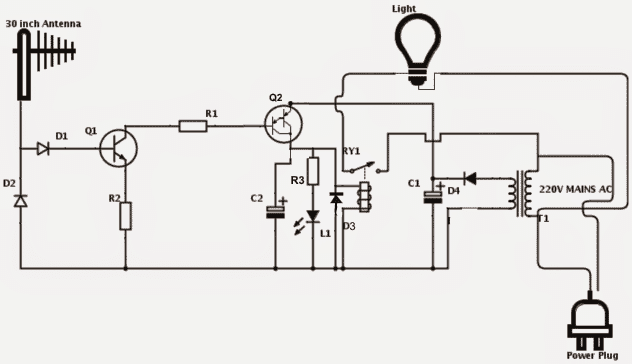

Diagrama de circuito
LISTA DE PEÇAS:
- Q1 – 2N4401,
- R1 – 10K,
- R2 – 2,2K,
- R3 – 470ohms,
- Diodos de germânio D1, D2 – 1N34,
- Q2 – par de darlington BC516,
- L1 – LED VERDE,
- D3, D4 – 1N4007,
- C1 – 1000uf, 25V,
- C2 – 3300uf, 25V,
- RY1 – (de acordo com a classificação de tensão CC),
- T1 – 12V, transformador de 500ma,
- Antena – Antena telescópica de 30 polegadas de comprimento ou fio de núcleo único de 30 polegadas de comprimento.
