Hoje, o tipo tradicional de campainha com fio está gradualmente ficando obsoleto e está sendo substituído pelo tipo avançado de campainha sem fio que é mais fácil de instalar devido às suas configurações sem complicações. Um circuito simples de campainha sem fio é discutido no post a seguir, que pode ser construído em casa.
Escrito e enviado por: Mantra

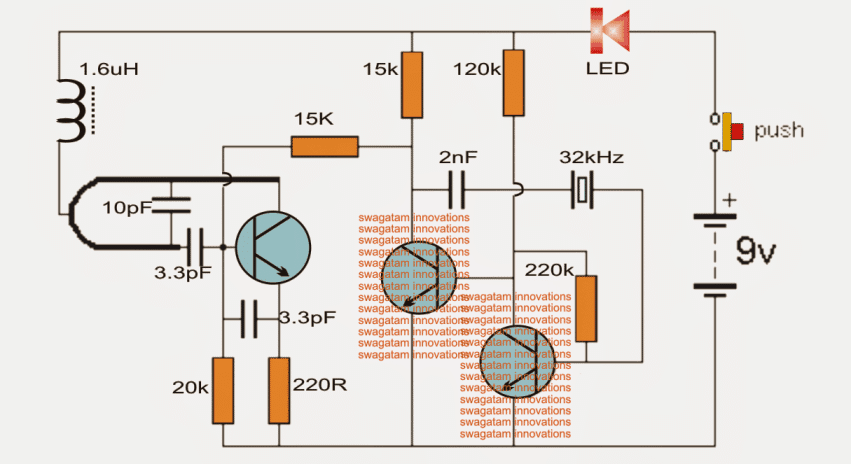

TRANSMISSOR de 303 MHz com cristal de 32 kHz
O circuito inicial que vamos explorar tem um cristal de 32kHz para emitir um tom, o que significa que o receptor não consegue disparar falso.
Talvez possamos experimentar uma falha nos circuitos RX-3 comerciais a cada 2 minutos, isso pode ser devido ao chip detectar uma frequência de 1kHz ou 250Hz da perturbação do ambiente recebida pelo transistor de RF, para ativar uma saída.
É exatamente por isso que o chip receptor RX-3 não é confiável. Um 32kHz é uma frequência muito melhor para identificar porque não é abalado pela ressonância do ambiente.
A funcionalidade de um circuito de 303MHz foi abordada neste projeto WIRELESS DOORBELL.
Não vamos falar sobre como o circuito funciona, mas explicamos a importância de alguns dos componentes e como eles afetam o alcance.
O circuito transmissor e receptor da campainha sem fio são incorporados abaixo:
Todos os transistores são 2N3563, a bobina em forma de U é uma única meia volta usando um fio de cobre de 1mm com 5mm de diâmetro
O constituinte mais fundamental é o transistor.
Um excelente transistor é fundamental na fase de RF e os transistores japoneses são, sem dúvida, adequados a esse objetivo.
O transistor empregado no oscilador de 303MHz possui uma frequência ótima para a funcionalidade de 1.000MHz neste com certeza é onde o ganho é igual a “1”, portanto gostaríamos que um transistor tivesse um ganho único em 300MHz.
Um transistor BC 547 não vai funcionar nesta frequência, como resultado, agora consideramos uma boa escolha um 2N 3563 que pode ser barato, o que permite trabalhar com até 1.000 MHz. documentos de requisitos ao lidar com esses transistores:

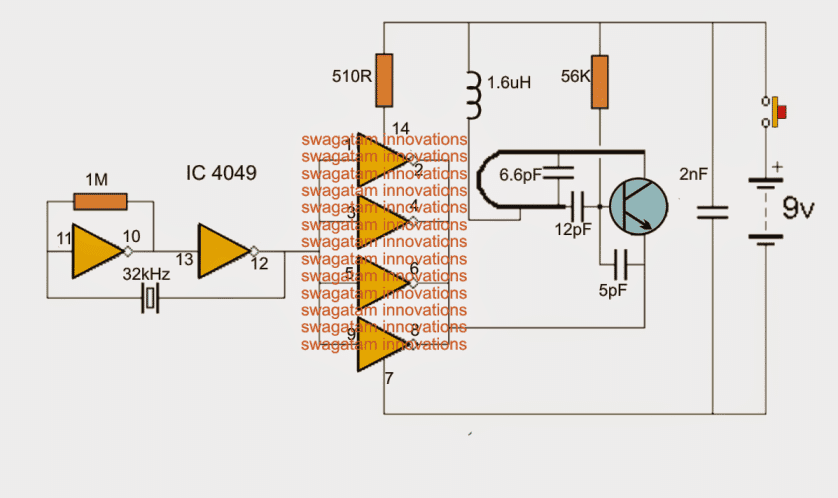

TRANSMISSOR DE 303 MHz usando 4049 IC
O circuito a seguir funciona usando um CD 4049 IC para produzir a frequência de 32kHz e quatro portas em paralelo para ligar e desligar o transistor oscilador na taxa de tom.
Uma porta individual provavelmente não terá o desempenho necessário para sugar o emissor para o terra, mas 4 portas certamente trarão o emissor próximo ao trilho de 0v.
Não deve ser especificamente 0v, pois o 6p não teria um impacto direto na sustentação da oscilação.
O IC tem 6 portas apenas no caso de uma entrada provavelmente estar acima do trilho médio, a saída se move para BAIXO.
Sempre que a entrada estiver um pouco abaixo do meio do trilho, a saída será HIGH. O espaço entre a detecção de um baixo e um alto pode não ser enorme, assim como o portão certamente captará recepções chamadas de “sinais analógicos”.
No entanto, para obter o circuito do oscilador para a partida, um resistor é posicionado entre a saída e a entrada.
Isso provavelmente gerará uma oscilação na frequência máxima para o portão de aproximadamente 500kHz a 2MHz.
Todos os transistores são 2N3563, a bobina em forma de U é uma única meia volta usando um fio de cobre de 1mm com 5mm de diâmetro
No caso de uma porta adicional ser incluída junto com um cristal conectado entre a saída e a entrada, uma “luta” ocorre entre a transmissão proveniente do 1M e a taxa de recorrência transferida pelo cristal.
Considerando que o cristal possui uma impedância reduzida em relação ao 1M, ele realiza um sinal mais substancial para o pino de entrada 11 juntamente com a função de 2 portas na frequência do cristal.
As características precisas da maneira correta como a recepção do cristal supera o sinal administrado de volta do resistor de 1M não é crítica, apesar disso, desde que você possa ver que o primeiro portão começa a subir em frequência a partir de zero, toda vez que o sinal atinge 32kHz , ele começa a inicializar o cristal que, por sua vez, força o sinal no lado reverso e no pino de entrada da primeira porta.
Cada transmissor produz resultados idênticos, uma portadora de 303 MHz com uma modulação de 32 kHz (frequência – apesar de não sermos capazes de perceber o som nessa frequência). Cada um possui o espectro correspondente.
A bobina do oscilador é, além disso, o radiador do sinal, bem como o indutor de 1,5uH na “tomada central” da bobina é muitas vezes tão alto quanto 10uH ou tão pouco quanto 1,5uH, com variação mínima na saída.
A frequência pode precisar ser realinhada um pouco se o indutor for modificado.
Nós a transformamos em uma bobina de ar de 40 voltas trabalhando com fio de .25mm em um molde de 2mm. Isso ampliou a distância em um metro.
Especificações do indutor
Uma bobina de sessenta espiras aumentou o alcance em mais 3 metros, uma vez que foi posteriormente expandida, acrescentou o impacto da antena. O par de fotos abaixo mostra o posicionamento dos indutores de ar.
Bobina de 40 voltas trocando o indutor de 1,5uH. Bobina de sessenta espiras expandida para multiplicar o alcance do transmissor sem fio
Todos os transistores são 2N3563, a bobina da antena é de 2,5 voltas de fio de cobre de 1 mm sobre um conjunto de lesma variável de 5 mm

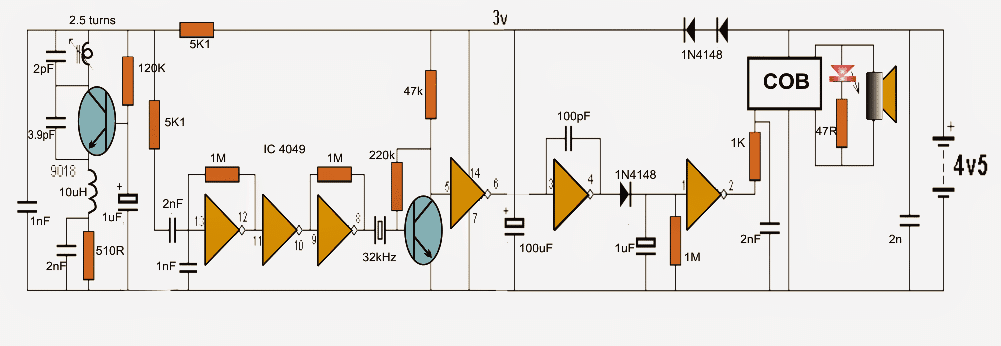

RECEPTOR 303MHz
Esta campainha é mais barata que $ 8,00, portanto, é impossível obter os componentes de forma independente por menos que isso.
Este tipo de circuito formula uma excelente base para um estudo exaustivo. É possível investigar o lado de RF do circuito sem mencionar os segmentos de alta impedância.
Cada gate inclui a promoção de um ganho extremamente alto e aplicando um 1M de saída para entrada o gate é salvo em um estado de estimulação, oscilando em aproximadamente 500kHz, caso quase nenhuma outra parte envolva o gate para gerenciar a frequência.
Isso pode ser formulado para manter a dinâmica do portão para garantir que o menor sinal seja processado.
Quando se trata da porta entre os pinos 13 e 12, o capacitor 1n entre a entrada e o terra diminui significativamente a frequência, além do impacto do resistor 2n2 e 5k6.
As 2ª e 3ª portas melhoram diretamente a amplitude do sinal e nunca renderizam nenhuma versão específica de eliminação de recepções indesejadas.
A consequência é um sinal de amplitude inteiro no lado esquerdo do cristal, juntamente com todos os tipos de perturbação de hash e pano de fundo, então, novamente, além do sinal apresentar um fator de 32kHz, ele não começará a oscilar e o lado direito não terá recepção.
O cristal é o elemento que faz quase todo o “trabalho de detecção”, além de inibir a ativação enganosa, porque magicamente elimina o sinal de 32kHz do “hash” e produz uma transmissão extremamente não poluída para o transistor para amplificação em profundidade.
Essa recepção é aumentada em conjunto com o trilho completo, além de carregar um eletrolítico para acionar um chip de áudio.
