Circuito de luz musical de decoração de natal

Um circuito musical de luzes de decoração de Natal muito interessante pode ser construído com um único CI e alguns outros componentes passivos, vamos aprender os detalhes fornecidos abaixo.

Por: Ritu Panday

Como funciona

O circuito de um tocador de música muti-musical selecionável com 5 geradores seqüenciais de padrão de luz é discutido aqui usando apenas um único chip M668 e alguns resistores e BJTs. O controle seqüencial de luz também exibe vários padrões, dependendo do pressionamento de um botão, e isso é feito através de 5 SCRs e lâmpadas.

As lâmpadas têm a forma de lâmpadas individuais de 10 watts ou mesmo lâmpadas coloridas de 1 watt de LED podem funcionar perfeitamente para esta aplicação.

Circuito de luz musical de decoração de Natal

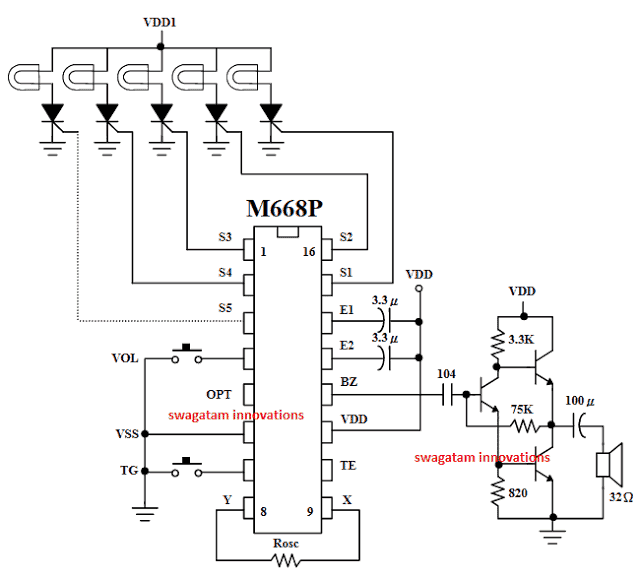

Referindo-se ao diagrama, o IC M668 pode ter 25 melodias diferentes ou músicas de Natal incorporadas, que tocam aleatoriamente enquanto o circuito está ligado.

Além disso, o botão TG pode ser pressionado a qualquer momento para alterar o número da música e reproduzir qualquer outro número desejado no alto-falante conectado.

O alto-falante é um pequeno alto-falante de 32 ohms, alimentado por um amplificador BJT capaz de produzir uma potência de ½ watt adequada sobre o alto-falante, o que pode ser suficiente para alguém ouvir as músicas dentro da premissa.

O botão VOL pode ser usado para ajustar o volume de acordo com as preferências e tolerâncias individuais.

A melhor coisa sobre este circuito de seqüenciador musical de Natal não é apenas sua função dupla de música e geração de luz, mas também seu design compacto sem transformador.

A energia para este circuito de luz de decoração pode ser adquirida diretamente da rede CA através de um pequeno circuito de fonte de alimentação sem transformador, compreendendo alguns diodos e capacitores, como mostrado abaixo:

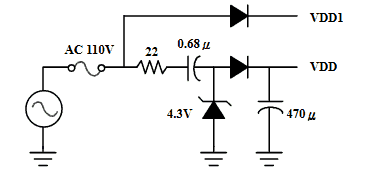

Detalhes da conexão da fonte de alimentação principal

1590360842 600 circuito de luz musical de decoracao de natal projetos

Como você pode ver, a grade direta AC Vdd1 é usada para alimentar lâmpadas CA, portanto, verifique se as lâmpadas conectadas têm classificação de 120V CA ou 220V CA e nada menos que isso.

O Vdd é usado para alimentar o circuito baseado em IC e, portanto, é estabilizado em 12V; no entanto, deve-se tomar cuidado para não tocar no circuito enquanto estiver ligado, porque esse circuito de música para decoração de luzes de Natal NÃO é isolado do rede elétrica e, portanto, com risco de vida em condições abertas.

Isso implica que todo o circuito deve ser fechado dentro de um compartimento adequado, apenas com o cabo de força de terminação do plugue CA.

As luzes podem ser terminadas através de um arranjo de fios e do suporte da lâmpada, e também é necessário tomar cuidado para isolar perfeitamente as cordas e os suportes de lâmpadas individuais, de modo que nenhuma colisão acidental seja encontrada ao decorar as luzes em uma árvore de Natal ou qualquer posição desejada semelhante.

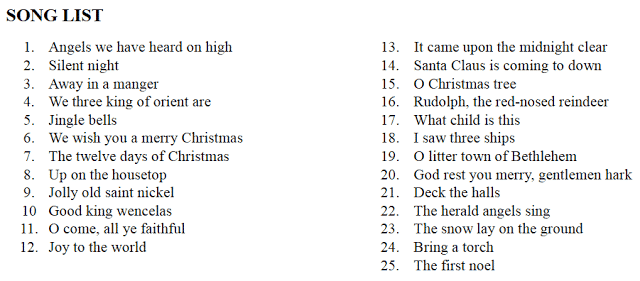

A imagem a seguir fornece a lista de músicas que o IC M668 pode ter incorporado:
