Circuito intermitente de lâmpada alternativa dupla de 220V

Este é um circuito sem transformador intermitente operado pela rede elétrica e pode ser usado para alternar alternadamente um par de 220V / 120V CFL ou lâmpadas semelhantes para produzir um efeito de iluminação decorativo.

Operação em circuito

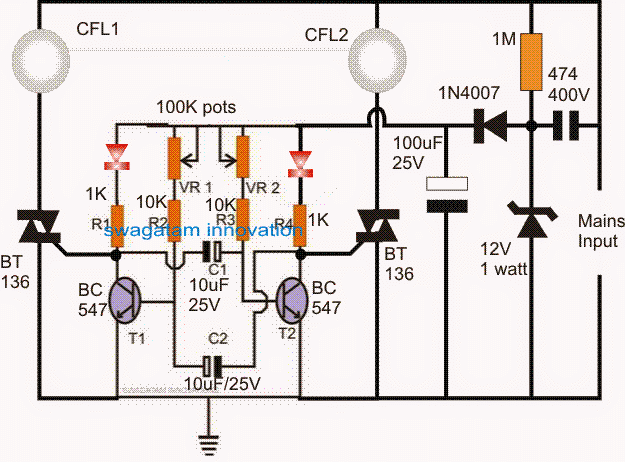

O design mostrado abaixo mostra um pisca-pisca simples ou alternativo que funciona na rede elétrica, projetado para piscar ou piscar duas redes que operam na rede elétrica alternadamente a uma velocidade específica, conforme determinado pelas configurações de o pote de 100k.

Circuito intermitente da lâmpada 220V alternativa

O estágio do circuito construído em torno de T1 e T2 é um multivibrador comum astável no qual os transistores mudam alternadamente a uma determinada velocidade, conforme estabelecido pelos valores de C1, C2 e / ou pelos potes VR1 e VR2.

VR1 e VR2 podem ser discretamente ajustados para produzir diferentes conjuntos de taxas de piscada para as duas lâmpadas ou podem ser configurados no meio para gerar um padrão uniforme de piscada para as lâmpadas.

As lâmpadas são comutadas através dos triacs indicados, cuja comutação é controlada pela velocidade de comutação dos transistores, durante os períodos de desligamento do transistor, os circuitos são ligados e vice-versa, esse efeito não é simultâneo, mas é implementado alternativamente para traics que dão origem ao efeito alternativo intermitente proposto para as lâmpadas.

Fonte de energia

Todo o circuito é alimentado por uma simples fonte de alimentação sem transformador estabilizada de 12V, feita com um capacitor de alta tensão 474 / 400V, diodo retificador e diodo zener de 12V.


O capacitor de 100uF filtra a saída semi-retificada estabilizada de 12V da saída 1N4007 e fornece um CC limpo para o restante do circuito para as operações planejadas.

O CIRCUITO NÃO É ISOLADO DA REDE PRINCIPAL E, POR ISSO, É EXTREMAMENTE PERIGOSO TOCAR EM CONDIÇÕES DE ENERGIA E SEM ENCERRAMENTO ISOLADO
