A postagem discute um indicador de nível de potência de música LED para indicar uma faixa de potência de graves do subwoofer, que também pode ser modificada como um show de luzes de fio eletroluminescente dançante. A ideia foi solicitada pelo Sr. David.
Especificações técnicas
Aqui está uma ideia ou sugestão para seus projetos ou o que nunca lol
Meu filho pegou um fio com cerca de 15 de comprimento com conexões simples de energia e terra.
Quando ligado, este fio acende de qualquer cor – o dele é verde. Usado para acentuar ou aparar coisas. Não é muito brilhante.
Estive olhando alguns cátodos frios. Não muito familiarizado com estes ou a faixa de preço.
Estou brincando com leds e tubos de plástico transparente de 3/8″ cheios de água, mas não consigo o brilho nem a distância. Alguma ideia ou sugestão.
Meio que atirando para as luzes ao redor do topo de um drive-in sônico, mas de grosseiro não tão brilhante. Também precisa de algo para pegar o som para piscar com a batida do baixo.
E por último – o que eu acho impossível mas colby meu filho diz que iria te louvar como o Deus guiado e cantar canções de sua grandeza lol ele gostaria de ver as luzes piscarem com a música mas quanto mais alta a música mais longe ela iria acender .
Exemplo – pense no antigo eq booster há muito tempo e as luzes piscavam com a música geralmente uma linha à direita e uma à esquerda ou ambas subindo.
Colby quer embrulhar seu caminhão com a invenção que estou sugerindo para que ele acenda e dê a volta no caminhão ou mesmo em torno de um subwoofer para exibição. Mais uma vez, obrigado pelo seu tempo. Qualquer dúvida sobre o nosso texto original ou precisar de mais fotos é só me avisar.
Muito obrigado Davi
O que é fio EL ou fio eletroluminescente
O “fio de luz”, conforme referido no pedido acima, é na verdade um fio EL ou fio eletroluminescente que hoje em dia é bastante popular devido ao seu efeito de luz deslumbrante, conexões sem complicações e natureza super flexível.
Estes também são popularmente conhecidos como bastões luminosos, luz LED neon, fio luminoso EL, loopstick, neonstring etc.
No mercado você pode encontrar esses dispositivos disponíveis em várias formas e tamanhos, como na forma de fios, tubos, tiras, placas e folhas.
Basicamente, estes são feitos intercalando o elemento de fósforo entre duas placas condutoras, e quando essas placas são energizadas com uma corrente contínua ou alternada pulsante, os elétrons de fósforo entre as placas ficam agitados e no processo começam a emitir energia na forma de iluminação fluorescente.
Cores diferentes são obtidas simplesmente colocando uma camada de revestimento de vinil colorido relevante sobre o dispositivo EL específico, que cobre a maioria das cores primárias e secundárias, tornando o dispositivo extremamente adequado para fins decorativos.
As chapas eletroluminescentes são hoje amplamente utilizadas em painéis publicitários como retroiluminação eficaz, e servem melhor do que os LEDs devido à sua maior uniformidade em termos de distribuição de luz pelo painel.
Dispositivos EL não funcionam com CC, simplesmente porque o fósforo requer uma corrente oscilante para se tornar agitado, portanto, uma CA ou uma CC pulsante se torna necessária para fazer esses dispositivos emitirem luz.
Além disso, à medida que a diferença de potencial ou a tensão aumenta, a iluminação também aumenta proporcionalmente, portanto, inversores de impulso especiais são usados para iluminar as luzes EL para obter um brilho ideal.
O design
De acordo com a solicitação, um medidor de nível de música do subwoofer pode ser construído usando o versátil IC LM3915, conforme mostrado abaixo:
O primeiro design a seguir usa LEDs para fins de indicação:

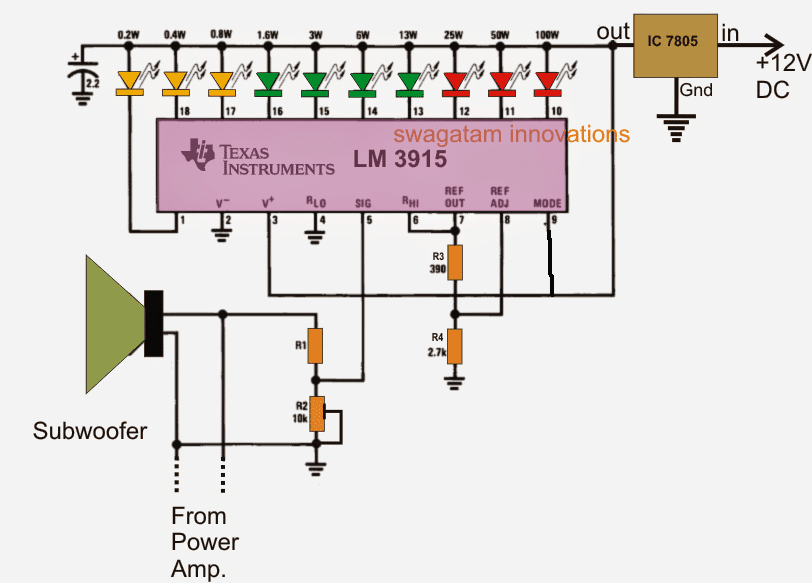

Diagrama de circuito
O valor de R1 dependerá da classificação de impedância do alto-falante, para 8 ohms será 18k, para 4 ohms deverá ser 10k, e para 16 ohms pode ser aumentado para 30k aproximadamente.
O IC é um dispositivo de driver sequencial de modo de barra/ponto de LED, no qual os LEDs conectados acendem ou “correm” sequencialmente pela matriz mostrada (amarelo a vermelho), em resposta a uma tensão crescente/decrescente em seu pino 5.
Como pode ser visto no diagrama, o pino 5 está conectado ao terminal do alto-falante do subwoofer por meio de uma rede divisora de tensão R1 e R2.
R2 está na forma de uma predefinição que é ajustada para definir a iluminação completa da faixa de 10 LEDs para uma determinada magnitude máxima do sinal de entrada no pino 5 do IC.
O projeto acima também pode ser efetivamente substituído por iluminar as luzes de fio EL, implementando algumas modificações no circuito.
Conectando os fios eletroluminescentes

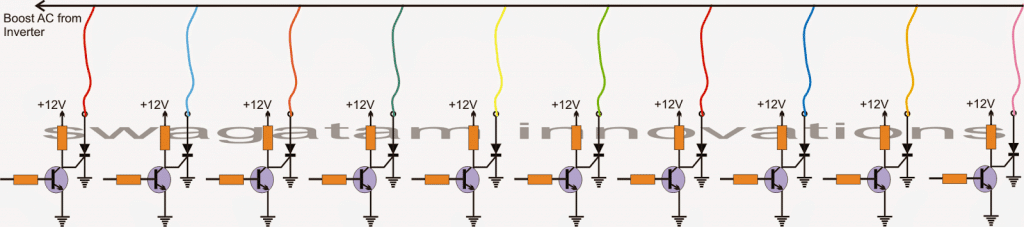

Para incluir fios eletroluminescentes, os LEDs precisam ser substituídos por 10 transistores e drivers SCR conforme mostrado abaixo:
No diagrama acima, as bases dos transistores precisam ser conectadas às pinagens de saída do IC do pino 1 e do pino 10 ao pino 18.
A conexão superior comum dos fios eletroluminescentes pode ser vista conectada com uma fonte de alimentação AC derivada de um inversor de impulso.
Este conversor boost pode ser feito facilmente montando qualquer circuito conversor boost padrão, como um circuito boost IC 555. Eu estarei discutindo isso elaboradamente em breve em um dos meus futuros artigos neste blog.
No circuito de driver mostrado acima, as bases do transistor são alimentadas com sinais negativos sequenciais flutuantes do IC em resposta aos pulsos de batidas de graves do subwoofer, que desligam os transistores no mesmo padrão, forçando os SCRs a ligarem com o mesmo efeito . Isso, por sua vez, produz um show push-pull sequencialmente “em execução” em toda a cadeia de arame eletroluminescente,
Circuito de lâmpada de música 220V AC
O circuito LM3915 acima pode ser facilmente atualizado para uma lâmpada de música de 220V AC ou circuitos de lâmpada de música de dança de 220V para sequenciar 10nos de lâmpadas de 100 watts ou qualquer outra lâmpada de 220V apropriada em resposta à música de entrada.
Basta fazer 10 nos dos estágios triac mostrados abaixo e integrá-los com as 10 saídas do circuito LM3915.
Uma vez feito, as lâmpadas AC indicadas começariam a seqüenciar para cima e para baixo em um modo de dança em resposta à música de entrada alimentada, criando um efeito deslumbrante de lâmpada de música de DJ.
AVISO: O CONCEITO ACIMA NÃO É ISOLADO DA REDE AC, PORTANTO, PODE SER LETAL AO TOCAR EM CONDIÇÃO ABERTA E ENERGIZADA. TENHA EXTREMO CUIDADO AO TESTAR E MANUSEAR ESTA UNIDADE.
