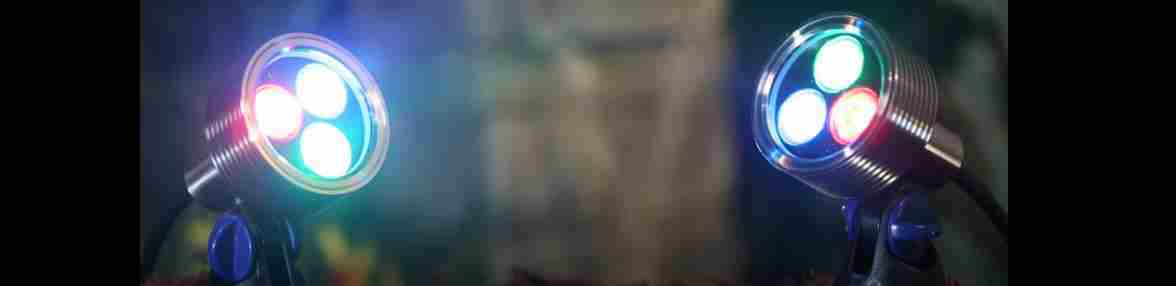

Neste projeto de circuito misturador de holofotes RGB, são usados 3 focos individuais, com lâmpadas de foco vermelho, verde e azul neles. As luzes podem ser focadas em paredes, tetos ou pisos para criar padrões interessantes de luz vermelha e azul verde que se misturam e se difundem para gerar cores secundárias adicionais interessantes.
Contribuído Por: Antoine de Lafayette
A intensidade das luzes RGB aumenta e diminui lentamente, conforme as configurações das luzes de foco individuais, o que faz com que as saídas de ficus mudem de cor como um camaleão, muito lenta e sutilmente com diferentes constantes de tempo, produzindo vários tons de cores e temas, na superfície onde as luzes são projetadas.
- Vermelho + verde + azul = branco
- Vermelho + verde = amarelo
- Verde + azul = ciano (verde-azul)
- Azul + vermelho = magenta (roxo)
- amarelo + azul = verde
- Ciano + vermelho = branco
- Magenta + verde = branco
Descrição do circuito
A idéia básica aqui é cortar o fornecimento de CA para as lâmpadas RGB específicas em uma taxa predeterminada, como o brilho nas lâmpadas lentamente iluminando e diminuindo lentamente, gerando misturas de cores interessantes e intrigantes bandas de cores complexas ao redor das áreas focadas.

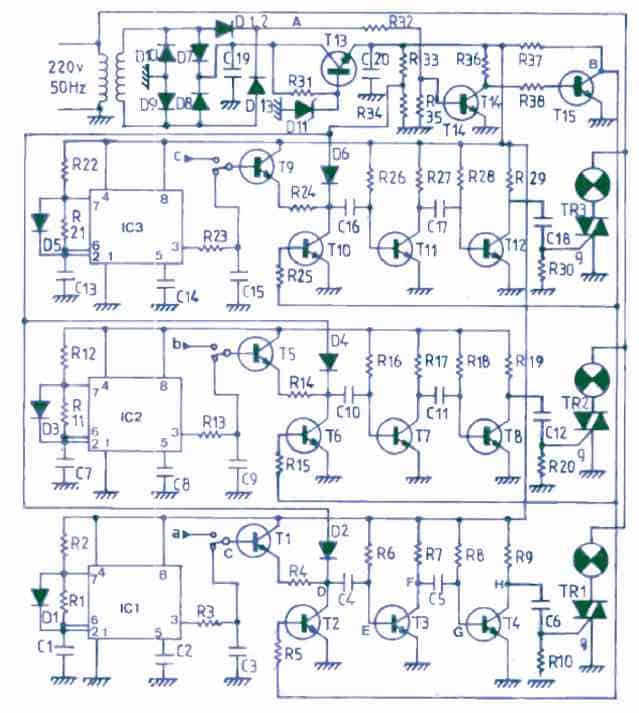

Referindo-se ao circuito do misturador de holofotes RGB, podemos ver 3 estágios idênticos, cada um composto por um estágio de gerador de dente de serra astável IC 555, um estágio intermediário de amplificador BJT e um estágio de driver de lâmpada triac.
A função de todos os 3 IC 555, amplificador BJT e os estágios do driver da lâmpada triac é a mesma. Os ICs IC 555 são todos manipulados como astáveis, que têm um tempo de carga rápido e preciso, mas um tempo de descarga lento devido à inclusão do diodo no pino 7 e no pino 6/2.
Isso gera um tempo de LIGADO muito longo e um tempo de DESLIGAMENTO curto no respectivo pino 3 de todos os 555 ICs.
As saídas de tempo OFF no pino 3 dos CIs estão na forma de um pulso momentâneo, que é aplicado nas bases dos respectivos BJTs T1, T5, T9, que são configurados como seguidores de emissor.
Com pulsos ON/OFF do pino 3, faz com que os transistores seguidores do emissor sejam ativados de acordo, gerando uma tensão regulada de nível correspondente em seus emissores.
Esta tensão de emissor dos BJTs seguidores de emissor é aplicada como um potencial de interrupção através dos estágios de buffer do transistor construídos em torno de T3, T4, T7, T8, T11, T12.
Podemos ver que o primeiro transistor desses estágios de buffer, ou seja, T2, T6, T10 são pulsados na taxa de 50 Hz do transformador AC via D12. Esses pulsos de 50 Hz fazem com que todos os 3 drivers de lâmpada triac sejam operados com um nível constante de iluminação, apenas enquanto os pulsos do IC 555 não estiverem disponíveis.
No entanto, com a interrupção causada pelos pulsos do IC 555, os transistores do estágio de buffer são forçados a criar uma forma de onda de corte específica que aumenta e diminui por natureza.
Esses pulsos de corte crescentes e decrescentes fazem com que os triacs alternem a CA entre as lâmpadas RGB conectadas, aumentando e diminuindo gradualmente os tempos ON/OFF em todos os 3 triacs.
Como resultado, as lâmpadas spot RGB focam a cor lentamente e automaticamente se tornam mais brilhantes e mais escuras, criando uma interessante mistura de cores das iluminações vermelha, verde e azul, focadas em uma superfície específica.

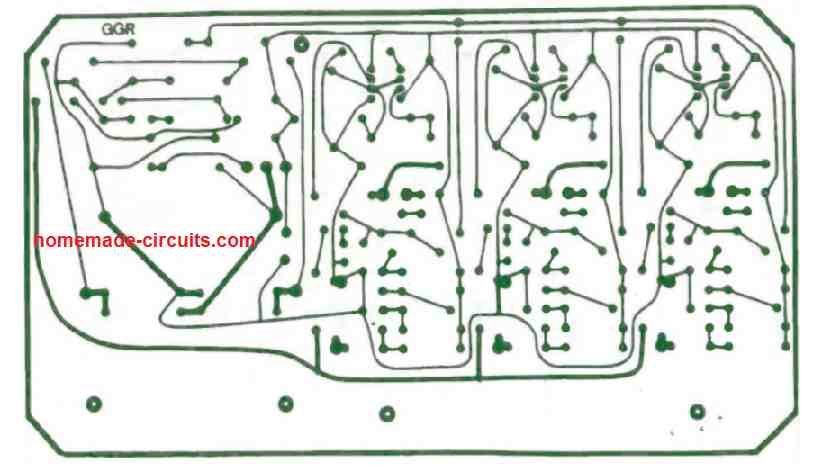

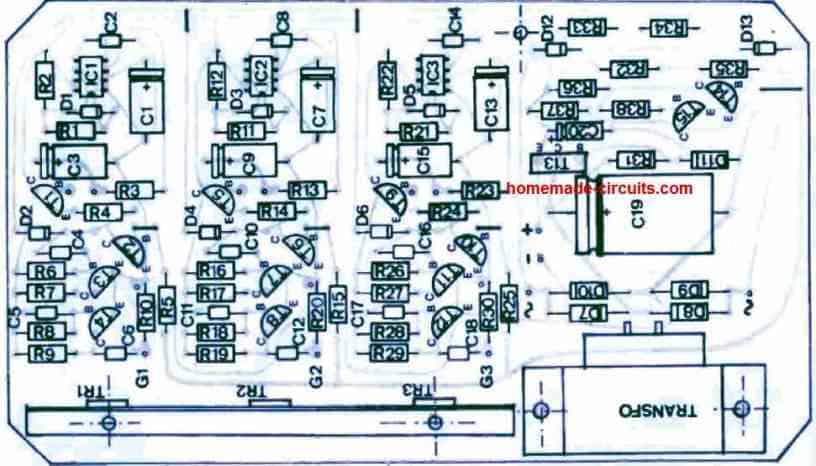

Projeto PCB

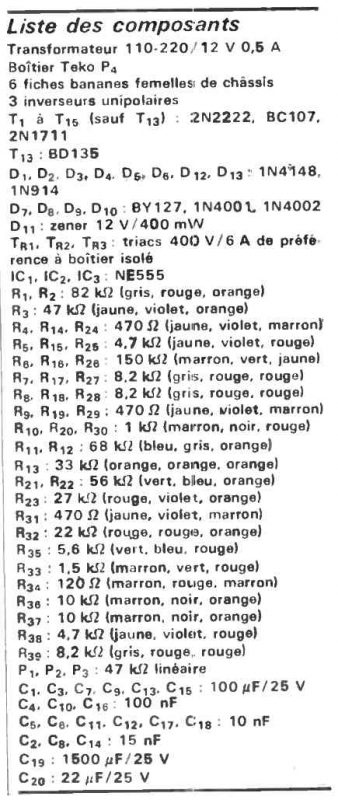

Lista de peças
