O post discute um circuito de interruptor de stop-motion ou um indicador de ataque para auxiliar as aplicações de pesca ioiô. A ideia foi solicitada pelo Sr. Mike.
Especificações técnicas
(por favor, suporte a longa discussão) Olá senhor,
Meu nome é mike. Sou eu quem está solicitando ajuda com este interruptor de stop-motion na página do blog “Circuitos caseiros”. Sua ajuda nisso é muito apreciada e uma doação é mais definível aplicável.
Estou trabalhando neste projeto para um cliente e já fiz a maior parte, mas esta parte em particular me desligou. Assim que eu concluir isso e for pago por isso, oferecerei uma compensação pelo seu tempo. Como é bem merecido.
Pois o circuito é para um ioiô de pesca. Uma vez que o dispositivo é acionado, a rotação do carretel de linha girará uma roda óptica como a de um mouse de bola antigo.
O circuito do codificador óptico é a primeira parte. A saída digital do codificador acionará um detector de movimento que acionará o padrão de flash.
Quando ativo, o movimento piscará o LED amarelo até que o movimento pare (os peixes lutando na linha param). Quando o movimento parar, o sistema mudará de alto para baixo do 556, alternando o LED de amarelo piscando para verde sólido, indicando que o peixe está cansado demais para lutar e pode ser recuperado da água com pouca ou nenhuma luta.
Anexei uma foto jpg do meu esquema que tenho até agora. Antes de gastar o dinheiro em componentes, eu queria checar o sistema em um protótipo de placa de ensaio primeiro.
(O arquivo anexado é verificado e limpo de bugs)
Obrigado novamente.
Desculpe o bug, prometo que manterei as mensagens limitadas. Mas eu tive uma revisão da impressão original. Pensado com a saída digital do codificador, por que eu precisaria de um detector para acionar o pisca-pisca?
Eu não poderia simplesmente usar a saída digital do codificador para acionar o 556 e remover a parte do detector completamente?
Mas com esse circuito, o lado alto do 556a piscaria até que o limite mudasse para baixo para acionar o 556b e definiria o segundo led para ON até o reset?
Então, na reinicialização, ambos vão para baixo (desligado) até que o sinal do codificador acione o 556 novamente? Apenas checando meu trabalho. Obrigado Olá Mike,
Analisando o conceito YoYo
Seu segundo conceito parece bom, mas você pode tentar alguns mods, substituir R3 por uma tampa de 1uF/25V e usar um resistor em série, pode ser um 10k entre o coletor de 2N3906 para o gatilho de 556, isso estabilizaria o sensor de movimento saída e fornecer uma entrada limpa para a pinagem do gatilho 556.
Por favor, note que eu sempre prefiro publicar visualizações de leitores e esquemas no meu blog, não publicarei esta informação no meu blog porque você não quer que seja, mas lembre-se de que no futuro eu sempre gostaria que eles se tornassem públicos através meu blog.
Eu entendo perfeitamente. Como eu estou procurando uma solução para algo assim, eu também (obviamente) pesquiso blogs também. Eu direi, que o projeto geral está sob patente provisória e a Patente de Utilidade será aplicada para o primeiro de outubro deste ano.
Mas o esquema e a eletrônica estão apenas sob patente IF usados na mesma mansão conforme descrito no design geral do dispositivo (o ioiô de pesca).
Tudo isso para dizer… o esquema, a função e o design estão abertos para qualquer outra aplicação sem restrições além de usar em um ioiô.
Então, por favor… Deixe a informação de graça! Eu mesmo teria feito isso, mas não sabia como. Se você puder, considere este e-mail como uma permissão por escrito de um representante autorizado do Tyendaga Research Center para editar, imprimir, duplicar, distribuir ou de qualquer forma usar as informações sobre os circuitos elétricos em qualquer propriedade dentro dos limites legais dos EUA e não infringir os direitos patenteados Pesca Noturna Automática Yo Yo que você achar melhor.
Resumindo, obrigado por sua ajuda e por todos os meios… Publique!
E para o circuito, eu entendo o que você está dizendo. Isso faz sentido. Obrigada. Vou pegar os componentes neste fim de semana e ligá-los na protoboard. Se você estiver interessado (prometo que não vou incomodar se você não quiser.) Posso enviar fotos do resultado.
sim, desculpe o desabafo. Já era tarde e eu estava cansado. Costumo balbuciar quando não durmo. Mas bom o suficiente.
Interruptor do Relé Stop-Motion
O título real da ideia original para o circuito (o que eu estava procurando) se chama: Stop-Motion Relay Switch”. O circuito não é patenteado a menos que seja combinado com o ioiô (mas você já sabe disso).
Eu ainda não sei muito bem como postar fotos, então seria legal só mandar um e-mail com elas e você pode postar?? ou há um desejo que eu posso que eu não sei?
Como eu digo… você me ajuda, eu ajudo você. Eu acho que o sistema Barter é o MELHOR sistema já criado! Melhor do que dinheiro até… às vezes!
Volto com você no primeiro dia da semana com o que consegui.

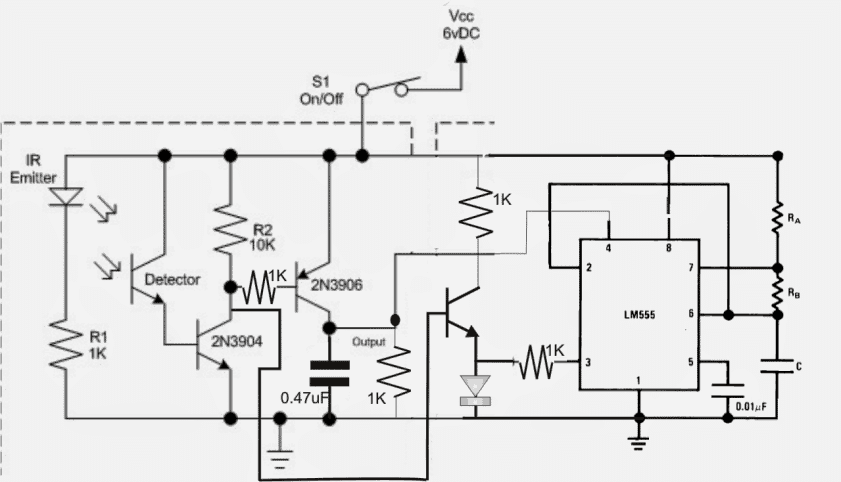

Por favor, verifique o diagrama em anexo acima, eu acho que isso vai fazer o trabalho. Eu vi uma falha grave no seu projeto, o 2N3906 não tinha um resistor de base, acho que você já deve ter queimado esse transistor durante os procedimentos de teste.
Ra, Rb e C podem ser selecionados adequadamente para obter a taxa de flash desejada no LED.
Isso é loucura, cara! como você teve a ideia do segundo pnp combinado com o npn?!? Isso controla tanto o reset quanto a saída! Engenhoso! Acho que isso pode funcionar. Vou brincar com isso e te conto como ficou.
Obrigado mano
Bem-vindo mano, esqueci de incluir um resistor no pino 3 de 555, por favor conecte um resistor de 1K lá, senão você vai fritar o LED 🙂
Sim, eu peguei isso também. Já liguei um. Mas bom olho. Tirando o dia de folga. Tentando rastrear outro 2n3904, mas tenho algumas coisas para rasgar para encontrá-lo. Amanhã eu volto e te conto como ficou.
BTW… Porque você tem sido uma grande ajuda nisso, estou incluindo você no lado da compensação também. Esse era o acordo, certo? Então, assim que eu receber o pagamento, eu vou pagar à vista.
Deus abençoe
Apenas um pouco de correção, o resistor deve estar entre o cátodo e o terra do LED e não com o pino 3, porque queremos que o pino 3 aterre todos os sinais vibracionais do emissor do transistor NPN toda vez que for zero.,
Isso significa que agora temos dois resistores em linha, um resistor no coletor do NPN e outro no cátodo do LED, isso resolverá 100% com certeza.
… e muito obrigado por considerar minhas contribuições 🙂
Melhor…
Ahhhh! Engenharia Mecânica é muito mais fácil!

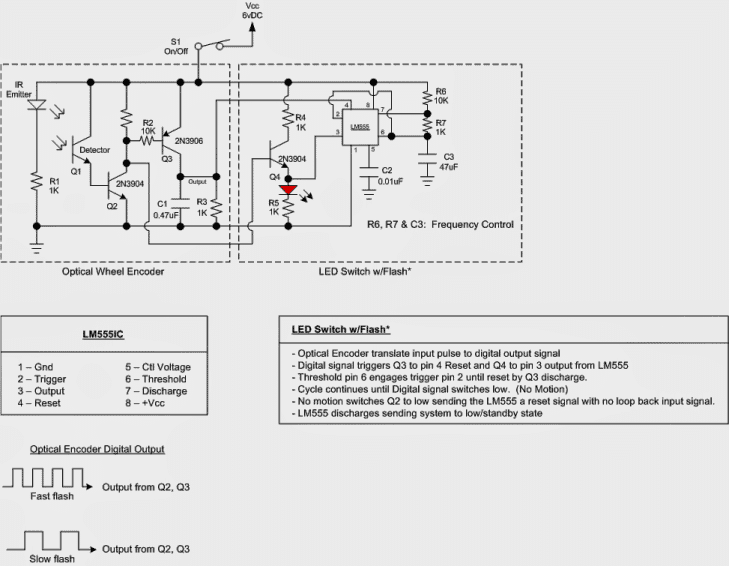

OK. Aqui está o que eu tenho…
Refiz o circuito 4 vezes para verificar meu trabalho. Eu só tenho duas partes em questão. O capacitor de 0,47uF do Q3 é impossível de encontrar sem encomendar um.
Eu usei um 0.1uF sendo o mais próximo que eu tenho. Existe outro valor que eu possa substituir? Além disso, o Detector (Q1) é de um circuito de mouse com um fototransistor de 3 pinos.
Não quero estourar, então deixei a base aberta e conectei o coletor ao HI e o emissor à base do Q2 (2n3904). Todos os outros valores são como spec.
Adicionei algumas fotos para dar auxílio visual ao meu trabalho. Talvez você possa ver algo que eu perdi. (nota: o led fica fixo e não pisca) Se quiser vídeo, posso enviar também. (Haverá outro e-mail para isso, então este é 1 de 2)
PS… Observe o bloco de título do esquema. Eu adicionei algo. Achei que você merece. Eu planejo redigir isso quando estiver pronto e colocarei seu nome no copywrite como co-escritor se você concordar com isso. Eu vou deixar você saber como isso acaba.
Verificando o projeto final
Sim, o circuito parece perfeito agora, mas não consegui entender as fotos, quer dizer que o circuito não está funcionando?
pois com uma tensão bem definida no coletor 3906 o 555 deve começar a piscar o led.
Para o receptor, você pode usar qualquer sensor IR da série TSOP17XX.
Quanto à função de reset, você pode fazê-lo adicionando um estágio adicional de set/reset, juntamente com um interruptor de mola spdt.
O interruptor carregaria na pressão e colocaria o circuito em operação, uma vez que o peixe fosse capturado e removido do anzol, o interruptor redefiniria o circuito na posição desligada e desligaria o LED.
Vou tentar fornecer os detalhes através de um diagrama em breve.
Você pode usar 1uF no lugar de 0.47uF…….0.1uF dificilmente filtraria qualquer coisa, não adiantaria nada.

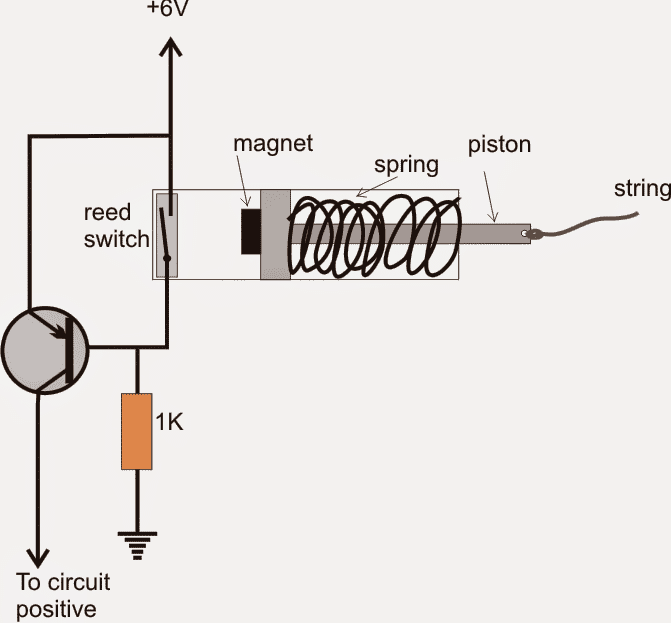

Esta é apenas uma ideia, não tenho certeza se atenderia exatamente às suas necessidades? Referindo-se ao diagrama, desde que a corda esteja sem tensão, o ímã permanece próximo ao interruptor de palheta devido à pressão da mola que mantém a palheta fechada.
A situação mantém o PNP desligado, o que, por sua vez, mantém nosso circuito de LED desligado.
No momento em que a corda é puxada > o ímã se afasta > a palheta se desconecta > o PNP liga > nosso circuito de LED é ativado e começa a executar as ações propostas …. nosso circuito de LED permanece ativado enquanto o peixe não for puxado do gancho ou a corda perde a tensão.
Comentários:
Muito legal a ideia. Eu poderia usar isso para minha função de reset. Eu tenho a coisa para trabalhar. A base do Detector Q1 foi enviada para alta (Vcc) e começou a funcionar.
Piscando sem movimento e piscando rápido (Quase como um sempre ligado, mas ainda pulsado na velocidade da roda opti. Funciona!), mas não havia como redefinir sem aterramento físico (Light off). uma vez que o chão foi removido, o piscar começou sem movimento.
Talvez um transistor para mudar de terra de reset do pino 4 para a base do Q1. Uma vez que Q1 detecta movimento, ele dispara um 3904 (?) de baixo para alto ativando o circuito, então um interruptor momentâneo de botão de pressão pode “redefinir o transistor de volta para baixo até que o sinal seja recebido novamente.
O que você acha?
Eu gosto da sua ideia com o ímã, mas, novamente, tentando mantê-lo simples para a fabricação. Mais peças, mais dinheiro, preço mais alto na prateleira, menos compradores.
Mas vou ver o que posso fazer. Bom trabalho nesse reed switch. Eu vou trabalhar nisso.
Entendi! Em vez de um interruptor de palheta, por que não usar a alavanca de captura/liberação para atuar como um interruptor em si. Ambas as partes são feitas de metal.
Eu posso isolar o trinco do corpo e uma vez que o cabo solta a alavanca, ele faria contato com o batente da trava e whalla! Contato! Vou te mandar uma foto do que quero dizer… Uma última pergunta…
Atualmente, estou usando 4 pilhas AAA prontas para uso para atingir 6,3vDC. No entanto, eu estava querendo reduzir o tamanho do pacote para atingir a mesma ou perto da voltagem. Quanto tempo você acha que 2 células de bobina como um CR2032 ou similar duram?
Eu tenho 2 baterias LC-16340 3vDC @ 1000mAh como a CR123A mas recarregáveis, mas não queria sobrecarregar a corrente na placa e fritar tudo.
Se eu usar os 16340, poderia adicionar um circuito de carregamento simples ao sistema e torná-los recarregáveis. Mas, novamente, eu não quero fritar a placa. Pensamentos?
Além disso, estou planejando usar um led de alta potência ultrabrilhante para o circuito (ainda não tenho certeza das especificações). Os valores atuais do resto do circuito estariam ok para essa potência? BTW, o 555 que usei foi um cn classificado para 18v max @ 600mA.
Ajustando o circuito
Contanto que a tensão de alimentação esteja dentro de 15V, a corrente é irrelevante, você pode usar qualquer bateria AH que se adapte ao seu custo… sem problemas, corrente mais alta (AH) significaria maior tempo de backup sem recarga e vice-versa.
Quanto ao problema de redefinição do IC 555, o IC pararia de piscar se o pino 4 for mantido afastado de qualquer tensão residual (acima de 3v). Acho que o PNP 3906 pode não estar desligando completamente ou pode estar com defeito. Uma vez que Q1 é desligado, Q2, Q3 também deve desligar completamente o corte do pino 4 de 555 da fonte e aterrando-o via R3.
A principal coisa a se observar é a tensão no coletor do PNP 3906, deve ser tensão zero quando o detector não estiver detectando nada.
Eu vi mais um problema em nosso circuito, para ser mais seguro o coletor do detector deve ser conectado com um resistor (470 ohms estará OK) para que a base Q2 não seja afetada. Ei irmão,
O design do YOYO de pesca finalizado
Desculpe não ter voltado com você. Mas aqui vai uma atualização…
O circuito final do interruptor de movimento do ioiô de pesca funciona bem o suficiente para atender às minhas necessidades. Muito obrigado SOOO por sua ajuda.
Então é aqui que estamos… Terça-feira, 1º de outubro, estou solicitando uma patente de utilidade. Leva de 8 a 12 semanas para recebermos a patente final. Tenho um comprador na fila esperando a patente passar. Assim que o processo for finalizado e a venda for concluída, todos nós somos pagos.
Prazer em trabalhar com você, Swags. Você é o cara. Espero trabalhar com você novamente em um futuro próximo.
Grande abraço e que Deus te abençoe, irmão!
Mike Gimlin
Engenheiro de projeto sênior
Centro de Pesquisa Tyendaga
Cincinnati, Ohio 45140, EUA
+1-513-277-9765
