Um simples circuito de luz de Natal de 8 funções sem transformador pode ser feito usando um único IC, uma chave rotativa e alguns SCRs, vamos aprender os procedimentos em detalhes.
O circuito é baseado em um único chip UTC8156 que é pré-programado internamente para produzir 8 efeitos de luz selecionáveis exclusivos em 4 números de lâmpadas AC/DC conectadas.
Normalmente, esses geradores de efeitos de luz multifuncionais são baseados em microcontroladores e requerem alguma programação complexa, mas este é um IC pré-programado pronto que pode fornecer padrões de luz variáveis interessantes em 4 lâmpadas operadas pela rede elétrica.
Dicas de aplicação do circuito
O circuito de luzes de Natal proposto de 8 funções, como o nome sugere, pode ser usado para decoração durante festivais, por exemplo, no Natal, o circuito pode ser aplicado para decorar uma árvore de Natal, em outras festas populares, como em Diwali, o mesmo circuito pode ser usado para decorar portas de entrada, varandas e assim por diante.
Os 8 padrões de luz especificados no IC são muito exclusivos e podem ser selecionados usando um pequeno interruptor rotativo com um botão de plástico, isso é importante porque todo o circuito está diretamente ligado à rede e, portanto, não isolado da corrente da rede, devido a isso por isso um botão de plástico para a chave rotativa torna-se extremamente importante para evitar choques elétricos letais.

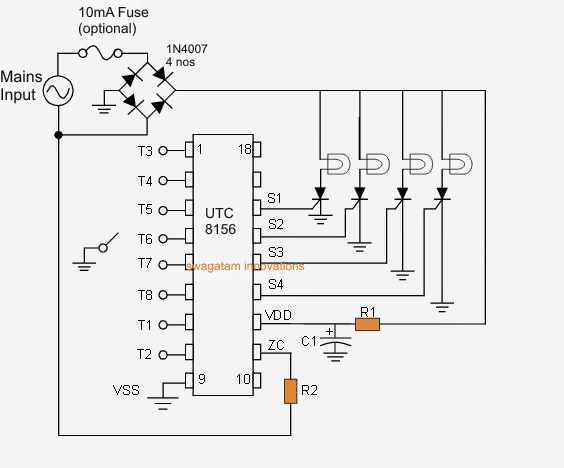

As imagens a seguir mostram os detalhes básicos de funcionamento e fiação do circuito de luz de Natal de 8 funções proposto.

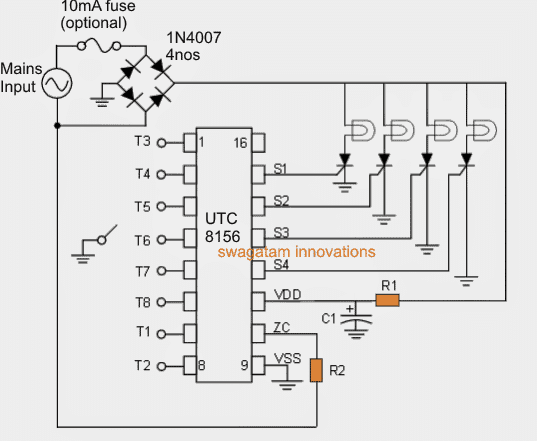

Ambos os designs são basicamente os mesmos, o primeiro é baseado no IC de 18 pinos, enquanto o segundo é configurado usando a versão do IC de 16 pinos.
Como funciona o CI
As pinagens do CI à esquerda são designadas com as especificações de “função”, que podem ser apropriadamente comutadas usando uma chave seletora rotativa cujo polo pode ser visto conectado ao terra ou à linha negativa do circuito para executar a função selecionada.
O circuito pode ser operado a partir de qualquer fonte de entrada de alimentação desejada, de acordo com a preferência individual, pode ser operado da rede elétrica de 220V ou da rede de alimentação de entrada de 110V usando a configuração descrita acima, e também de qualquer unidade adaptadora de 5 a 24V AC/DC.
As lâmpadas devem ser classificadas de acordo com a fonte de entrada utilizada, ou seja, para 220V deve ser lâmpadas de 220V, para 110V as lâmpadas devem ser de 110V e para 24V deve ser de 24V
Para operações de 220 V e 110 V, os resistores envolvidos e o capacitor podem precisar ser alterados adequadamente, conforme mostrado na tabela a seguir:
De acordo com as especificações, o IC é capaz de operar mesmo com fontes tão baixas quanto 5V, o que implica que o circuito pode ser operado através de um carregador móvel.
Sobre os SCR
Como pode ser visto no diagrama, a alimentação Vdd para o IC é substancialmente reduzida através de R1, o que provavelmente significa que a corrente para o IC e para os SCRs pode ser muito baixa, na ordem de alguns miliampères.
Portanto, aqui os SCRs aplicáveis podem ser os menores que podem trabalhar com corrente de porta de 1 a 5 mA, como BT169, e, portanto, as lâmpadas também precisariam ser menores em corrente, por exemplo, as lâmpadas de 10 watts ou menores.
No entanto, de acordo comigo, o circuito pode ser adequadamente modificado para lidar com lâmpadas de alta potência simplesmente reduzindo R1 para 100 ohms e operando o circuito usando um carregador de celular de 5V e substituindo os SCRs por SCRs do tipo C106.
Mas com o caso acima, o trilho superior da lâmpada precisará ser conectado a uma das entradas principais, por exemplo, a fase, e o trilho comum negativo do circuito precisará ser conectado à linha neutra.
8 Funções Efeito de luz
O IC é especificado para gerar os seguintes 8 padrões de efeitos de luz diferentes de acordo com a posição da chave rotativa dentro das pinagens de seleção estipuladas
1) O IC verifica continuamente e gera aleatoriamente as 8 funções seguidas.
2) Nesta posição o IC gera um efeito de onda nas lâmpadas conectadas.
3) Neste modo as luzes acendem-se em sequência uma após a outra e apagam-se na mesma ordem.
4) A quarta seleção dá origem a um tipo de flash de brilho lento sobre as lâmpadas conectadas
5) Aqui as luzes são desligadas e ligadas com um estilo de perseguição e piscando simultaneamente.
6) Um rápido acendimento das lâmpadas, mas um efeito de desvanecimento lento pode ser observado nesta posição
7) A 7ª preferência produz um efeito de cintilação nas lâmpadas bastante semelhante às estrelas no céu.
8) No último modo, as lâmpadas não fazem nada além de acenderem continuamente, o que às vezes também se torna útil para certas aplicações decorativas.

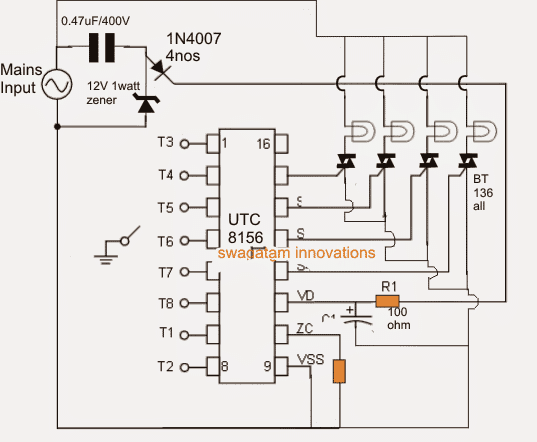

Para usar o circuito acima com lâmpadas CA de alta potência, o design pode ser modificado da seguinte maneira:
Cortesia: search.alkon.net/cgi-bin/pdf.pl?pdfname=utc/8156.pdf
