Circuito de comutação de relé duplo A/C

Relacionados

O post explica um circuito simples de comutação de relé que pode ser usado para alternar alguns A/Cs ou qualquer carga semelhante alternadamente para evitar uso indevido e economizar energia.

Especificações técnicas

Aqui está a situação:

Estado: Califórnia.

Instalação: Igreja.

A tarifa de energia elétrica é muito influenciada pelo pico de uso em qualquer período de 10 ou 15 minutos durante o mês. Portanto, se o uso exceder o valor limite uma vez no mês, a taxa para cada KWH no mês aumentará.

Preocupação: Temos 2 grandes unidades de ar condicionado. Se ambos forem executados ao mesmo tempo, excederemos o limite de consumo de energia e acionaremos a taxa alta para todo o mês. As pessoas continuam ligando as duas unidades sempre que sentem muito calor, sem levar em consideração os custos.

Necessidade: Um circuito (24V) que funcione com os termostatos do A/C de tal forma que: A unidade do A/C 1 liga/desliga com base em seu próprio termostato (programável); e a unidade de ar condicionado 2 só acende se 2 condições forem atendidas: a) a unidade 1 não está funcionando, e b) o termostato da unidade 2 está pedindo refrigeração.

Você pode projetar um circuito de relé simples que desabilitaria a unidade 2 se/quando a unidade 1 estiver funcionando?

– Lyndon

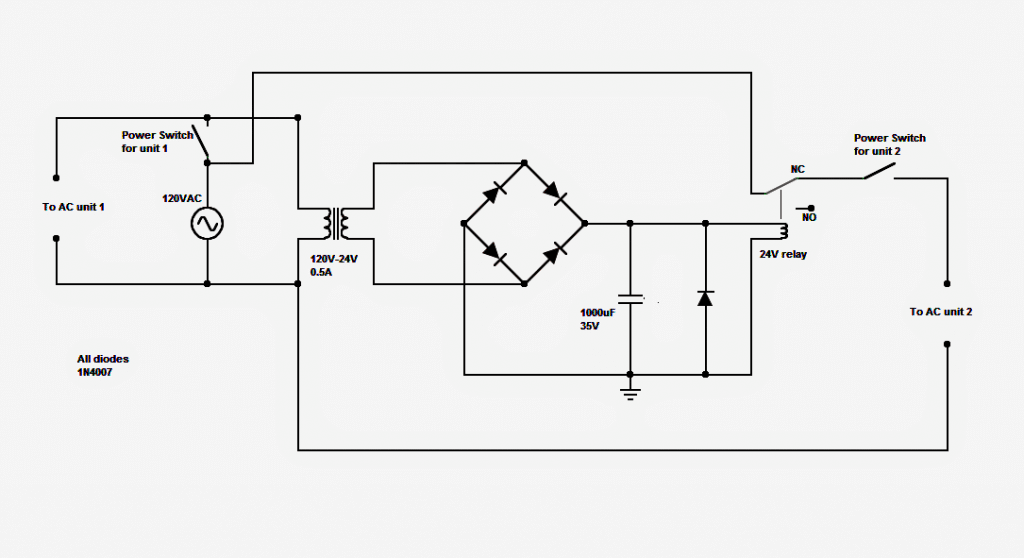

IMG 62439641D56D6

O Desenhado e Desenhado por: Abu-Hafss

O design

De acordo com o pedido:

O interruptor ON/OFF da unidade A/C2 deve permanecer desabilitado enquanto o A/C1 estiver funcionando e na posição ON.

A segunda condição pode ser ignorada, pois o próprio termostato do A/C 2 manteria o sistema DESLIGADO, independentemente da condição do A/C1 ou dos respectivos interruptores ON/OFF.

O circuito acima, que foi projetado por um dos leitores dedicados deste blog, o Sr. Abu-Hafss, se encaixa perfeitamente na situação e atende à necessidade solicitada

Como pode ser visto, o projeto consiste em um circuito de relé simples que permite alternar entre A/C1 e A/C2 de forma alternada e nunca permite que ambos sejam ativados ao mesmo tempo.

No circuito temos um circuito de fonte de alimentação retificador em ponte completa baseado em transformador com um relé “comutador” configurado com seu potencial de saída. A entrada da fonte de alimentação é conectada ao interruptor de alimentação do A/C de forma que o relé seja ativado sempre que o A/C 1 for ligado.

O conjunto do relé tem seus contatos ligados ao A/C 2 de tal forma que enquanto o relé estiver desativado, o A/C2 pode obter a alimentação de ativação através dos contatos N/C do relé.

No entanto, no momento em que o relé alterna de seu contato N/C para N/O, a linha de alimentação para A/C2 é cortada, cumprindo o propósito pretendido conforme discutido nas seções acima.
