O post apresenta uma discussão sobre a solução de problemas de um problema de queda de tensão de saída do inversor baseado em 4047 IC ao conectar uma carga. A solução foi solicitada pelo Sr. Isaac Johnson.
O problema
Bom dia senhor, sou leitor do seu blog e aficionado por eletrônica.
Eu construí um inversor de onda quadrada com um capacitor de filtro (capacitor de ventilador de teto 2.2uf 400v) na saída do transformador. Percebi sem carga, às vezes recebo 200-215v, mas quando conecto uma lâmpada de 200w, a tensão de saída cai para 186v. Usei uma bateria 12v 7A.
Por favor, o FET não está conduzindo totalmente? Recebo cerca de 2,5v nos pinos 10 e 11 do meu oscilador. Mesmo no resistor de carga do emissor que alimenta os Gates dos meus fets (o volt é muito pequeno para fazer com que os fets mudem completamente?).

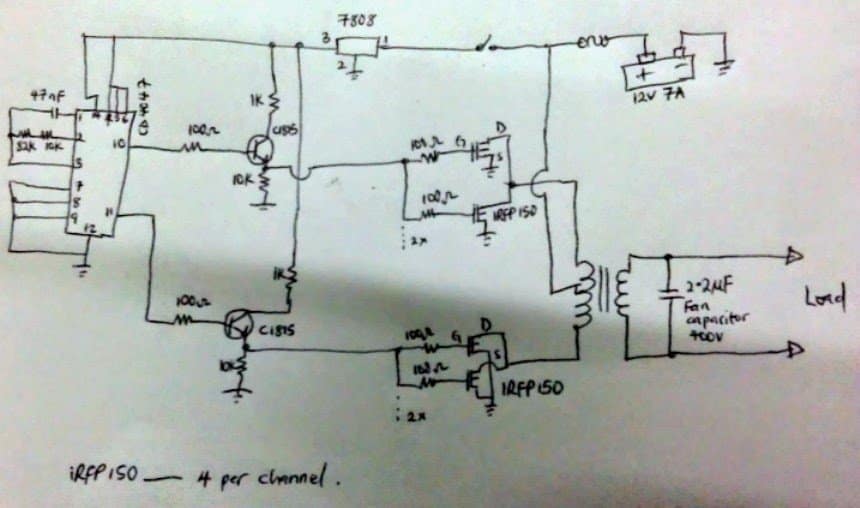

Por favor, verifique meu circuito e me aconselhe. Também é necessário o regulador de 8v? Se não, a corrente da bateria não danifica diretamente o cd4047 (oscilador) e o c1815 (driver)? Meu transformador é obtido de um antigo ups de 2kv, então não pode estar com problemas de regulação ou ser pequeno. Por favor me ajude.
Isaac Johnson.
Soluções:
A bateria Ah é insuficiente para lidar com uma carga de 200 watts. Para atingir 200 watts de potência sem diminuir a tensão de saída, seria necessário um mínimo de 40 AH da bateria.
Os FEts estão conduzindo corretamente e totalmente, os 2,5V são aproximadamente 50% da alimentação, já que as saídas estão alternando em 50% do ciclo de trabalho, a tensão de pico estaria próxima da alimentação CC do IC.
O regulador de tensão não deve ser removido, pois sua presença não prejudicará o circuito de forma alguma, mas deve ser substituído por um regulador de 12V (7812) para uma melhor resposta.
O 1K no coletor pode ser removido (em curto) e o resistor do emissor deve ser substituído por um de 1 K.
O primário do transformador deve ser classificado como um pouco menor que a tensão da bateria para um desempenho ideal, por exemplo, com bateria de 12V, pode ser uma classificação de 9-0-9V. Isso garantirá uma tensão de saída normal dentro da faixa necessária, mesmo quando a tensão da bateria cair para um nível relativamente mais baixo.
Feedback do Sr. Isaac
Muito obrigado por essa resposta urgente e abridor de olhos. estou limpo.
Pls, em um circuito como a seção do oscilador do inversor Onde eu usei um regulador de 8v, qual seria o efeito se eu ligasse o circuito diretamente a uma bateria, digamos 12v 100A?
O circuito consumirá apenas a corrente necessária (mA) necessária para funcionar ou a bateria (alta Amps) danificará os ic?
Do meu pouco conhecimento básico de eletrônica, deve ser bom tê-lo conectado diretamente à bateria, independentemente dos Amps, desde que a tensão nominal do ic não seja excedida. Pls me corrija se eu estiver errado.
Estou com dúvidas nesse sentido.
Muito obrigado.
Isaac Johnson
A minha resposta:
Como o IC4047 é especificado para trabalhar com tensões superiores a 12V, ele não afetará seu desempenho mesmo se nenhum regulador for usado, mas um regulador é sempre recomendado para maior segurança. A amperagem da bateria torna-se irrelevante desde que a tensão nominal máxima do IC não seja excedida.
Valores mais altos de Ah não afetarão o circuito. O inversor consumirá apenas o que deve consumir, de acordo com as especificações de corrente de carga de saída.
