Circuito de timer de cozinha simples – Egg Timer

Um timer de cozinha é um dispositivo útil que produz um som de alarme após um atraso predeterminado, conforme definido pelo usuário para receitas específicas de comida com base no tempo que devem ser cozidas apenas por um certo período de tempo para obter melhores resultados.

Escrito por: Suneeta Dixit

Um exemplo são os ovos cozidos, que podem ser duros, duros ou duros, dependendo de quanto tempo é permitido ferver.

Para tais aplicações, um timer de cozinha pode ser bastante útil e fornecerá ao usuário um alarme de aviso após o tempo estipulado, para que o usuário possa extinguir a chama e impedir que os alimentos cozinhem demais ou obtenham a correta correta desejada. textura e sabor nos alimentos.

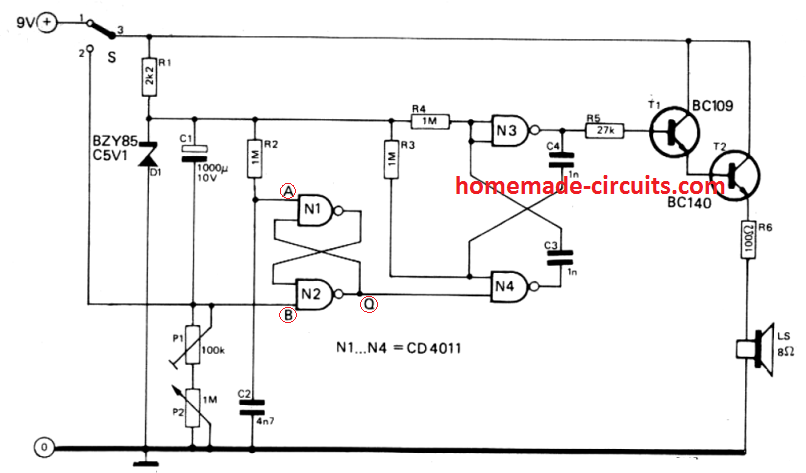

Como funciona


O circuito do temporizador da cozinha com alarme ou cronômetro explicado neste artigo pode ser construído de maneira econômica, e apresenta um tempo de atraso ajustável entre 1 e 17 minutos.

Outros intervalos de tempo podem ser possíveis através de pequenas alterações. Inicialmente, enquanto o circuito não está energizado, os capacitores C1 e C2 são descarregados.

Assim que a unidade é ligada com a chave S (posição 1), a entrada A do flip-flop N1 / N2 permanece temporariamente em ‘0V', para garantir que a saída Q de N2 se torne 0 e o multivibrador N3 / N4 seja Desativado. Em seguida, o capacitor C1 começa a carregar através do potenciômetro P1 e P2.

Uma vez que a tensão no ponto B se torna menor que o limiar de comutação do flip-flop, o flip-flop alterna e isso inicia a ação do multivibrador.

Isso inicializa a frequência de onda quadrada do multivibrador que é amplificada pelos transistores T1 e T2 e a saída de tom resultante é reproduzida pelo alto-falante L.

Quando o timer da cozinha é desligado (S se move para a posição 2), o capacitor C1 começa a descarregar rapidamente através do resistor R1 para garantir que, uma vez que o timer seja ligado novamente para o próximo ciclo, não haja carga restante no capacitor, o que poderia causar uma duração de tempo reduzida.

Como calibrar

1. Defina P1 no centro de seu deslocamento e P2 em sua faixa de configuração mínima. Depois disso, redefina P1 para permitir um período de 1 minuto.

2. Em seguida, defina P2 no intervalo máximo possível e determine o intervalo de tempo gerado no circuito.


3. Finalmente, calibre a escala P2 com uma escala que aumenta linearmente de um intervalo mínimo de 1 minuto e o máximo que foi determinado quase antes.

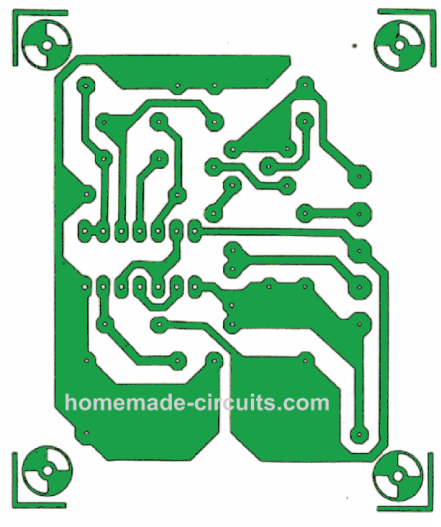

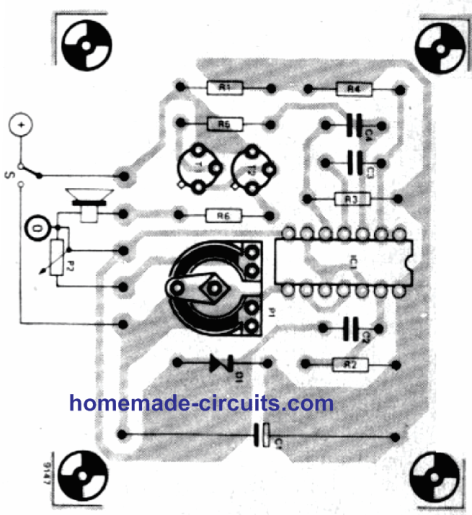

Layout de PCB e sobreposição de componentes
