Circuito Gerador de Referência de Frequência de 1 Hz a 1 MHz

Relacionados

Este circuito é um gerador de frequência universal que você pode usar em várias aplicações de teste de frequência e período de tempo. É principalmente adequado para um gerador de pulso de porta em contadores de frequência.

O circuito é capaz de gerar uma faixa inteira de frequências de referência, como 1 Hz, 5 Hz, 10 Hz, 50 Hz, 100 Hz, 500 Hz, 1 kHz, 5 kHz, 10 kHz, 50 kHz, 100 kHz, 500 kHz, 1 MHz

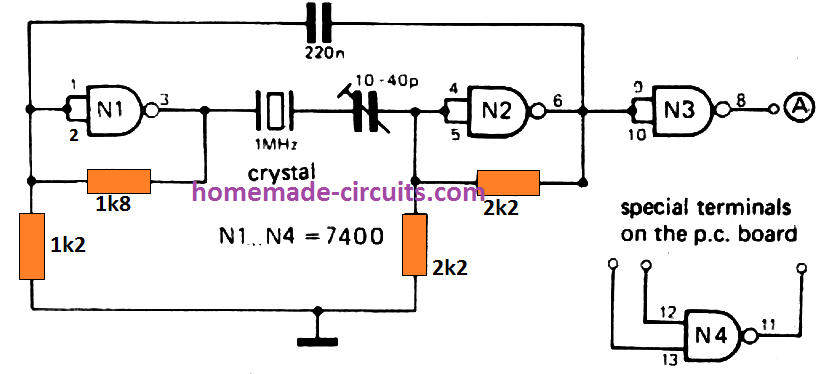

O centro do projeto do circuito é um oscilador de cristal de 1 MHz configurado usando algumas portas NAND.

IMG 62428E1F3663C
CIRCUITO GERADOR DE REFERÊNCIA DE FREQUÊNCIA DE 1 HZ A 1 MHZ 9

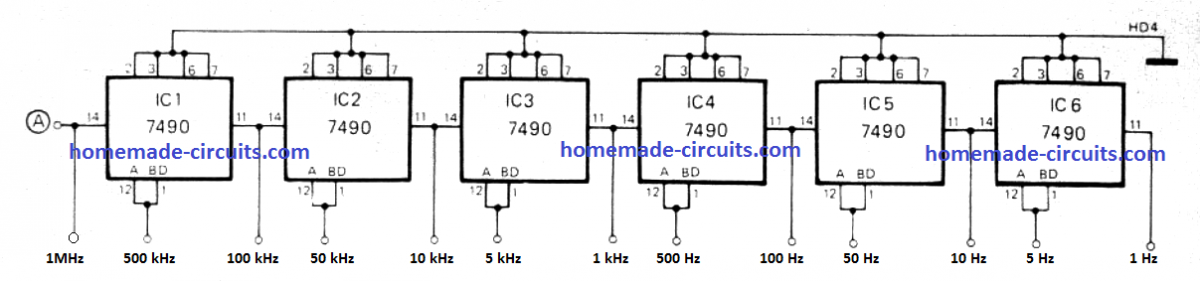

Uma 3ª porta NAND atua como um buffer na saída deste oscilador de saída deste oscilador, dividindo-se por um número de 7490 contadores de décadas.

Estes incorporam um estágio de divisão por 2 acompanhado por um estágio de divisão por 5, o que sugere que, juntamente com a divisão da frequência de referência até 1 Hz em décadas, sinais de 500 kHz e valores inferiores de até 5 Hz também são obtidos.

IMG 62428E1FB2C21
CIRCUITO GERADOR DE REFERÊNCIA DE FREQUÊNCIA DE 1 HZ A 1 MHZ 10

Todos esses sinais são especificamente úteis onde pulsos de porta para contagem de frequência se tornam necessários. Por exemplo, a saída de 5 Hz fornecerá pulsos positivos de 100 ms de largura, portanto, quando a frequência de um sinal de 10 MHz é testada, um pulso de porta desse comprimento pode permitir 11.500.000 ciclos do sinal para o contador, apresentando uma exibição de 10.00000.

Alternativamente, para cálculos de tempo, as saídas de 1 Hz a 1 MHz tendem a ser mais benéficas. Como exemplo, ao calcular um intervalo de um único segundo, 1.000.000 ciclos da saída de 1 MHz podem ser medidos, oferecendo uma exibição de 1.000.300.

Projeto PCB

IMG 62428E200BA98
CIRCUITO GERADOR DE REFERÊNCIA DE FREQUÊNCIA DE 1 HZ A 1 MHZ 11

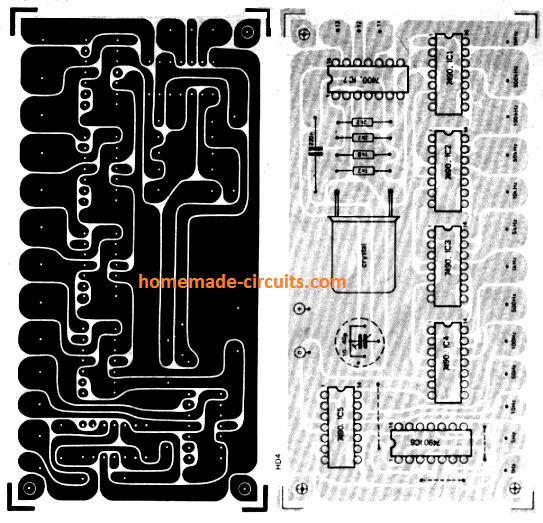

O design e a estrutura do PCB são muito simplificados e apresentados de forma eficaz. As saídas podem ser obtidas na borda inferior do diagrama de layout da placa. Existe uma porta NAND extra no pacote destinado ao oscilador, que pode ser empregada como porta em aplicações de contador de frequência.

Os contatos de fiação para isso são introduzidos no canto superior direito da placa. A frequência do oscilador pode ser ajustada para precisamente 1 MHz através do capacitor trimmer.

A maneira ideal de fazer isso é usar um osciloscópio para examinar a saída de 100 kHz com a recepção de Droitwich de 200 kHz e aplicar Figura de Lissajous. O aparador deve, naturalmente, ser ajustado até que o número de Lissajous pare de girar.

Gerador de base de tempo controlado por cristal

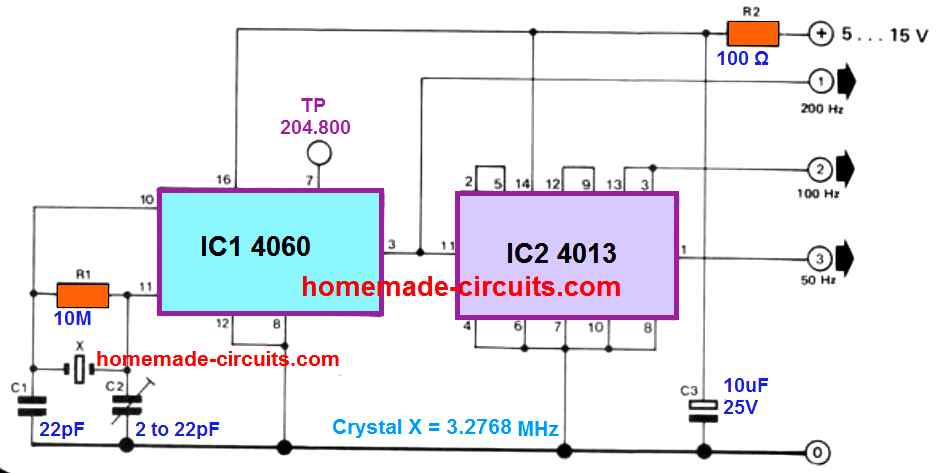

Este circuito de base de tempo controlado por cristal de precisão é construído utilizando CIs CMOS comuns facilmente disponíveis e um cristal barato. Este circuito fornece ao usuário as configurações para obtenção de 50 Hz, 100 Hz ou 200 Hz. A frequência de referência de 50 Hz pode ser normalmente aplicada como base de tempo para calibração de relógios eletrônicos, medidores de frequência e muitos outros. IC1 é composto por um oscilador e um divisor de 20.

IMG 62428E2038FB5
CIRCUITO GERADOR DE REFERÊNCIA DE FREQUÊNCIA DE 1 HZ A 1 MHZ 12

Supondo que o loop do oscilador seja calibrado com precisão através de C2, a saída no pino 3 (Q14) gerará uma onda quadrada de 200 Hz. Usando os dois flip-flops do IC2 rge, a tensão de onda quadrada resultante é subsequentemente dividida por 2 e depois por 4, contribuindo para algumas saídas adicionais de 100 Hz e 50 Hz.

Como calibrar

Os 50 Hz sendo gerados a partir do pino 1. Os amadores que possuem um medidor de frequência podem facilmente calibrar este circuito gerador de base de tempo controlado por cristal simplesmente conectando o medidor ao pino 7 do IC1 (Q4) e ajustando C2 até que um display de 204.800 Hz seja visto no medidor. A título de curiosidade, qualquer usuário que não tenha um frequencímetro provavelmente não deve desanimar, pois ajustar o trimmer C2 ao redor do ponto central pode ser o suficiente para obter precisão adequada para a maioria das aplicações.

A saída de 100 Hz é vantajosa para o projeto de contadores digitais. Para esta aplicação específica, recomendamos que um IC divisor de 1:10 (como o IC 4518) seja conectado ao pino de saída de 100 Hz. As especificações da fonte de alimentação são: entre 5 .. . 15 V e 0,5… 2,5 mA.
