Circuito indicador de nível de farol para tanques de grãos de colheitadeiras

O post explica um circuito indicador de farol para tanques de grãos de colheitadeiras. A ideia foi solicitada pelo Sr. John Bosch.

IMG 6244B21F4CCAD

Objetivos e Requisitos do Circuito

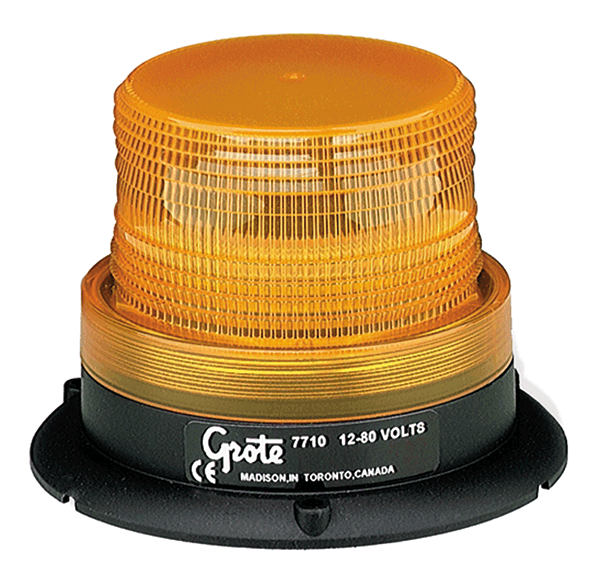

  1. Eu gostaria de adaptar o sistema indicador de nível do tanque de grãos de farol rotativo mostrado abaixo, para minha colheitadeira mais antiga.
  2. A parte específica do sistema que quero construir é esta:
  3. Liga automaticamente quando o nível do tanque graneleiro atinge três quartos.
  4. As luzes do farol começam um padrão alternado assim que o sensor de três quartos cheio é acionado; as luzes do farol permanecem acesas por 10 segundos e depois desligam por 10 segundos repetindo continuamente até que o sensor de cheio do tanque graneleiro seja acionado.
  5. Uma vez que o sensor cheio do tanque graneleiro é acionado, as luzes do farol permanecem acesas constantemente.
  6. Você seria capaz de projetar um circuito para realizar essa função? Já tenho o sensor de nível do compartimento, e é um tipo de contato normalmente aberto.
  7. As especificações do sensor são: 48V, 0,5amp, 10 watts, 300mA, então, mesmo que eu esteja planejando usar luzes LED, suspeito que a saída de qualquer circuito teria que acionar um relé para um circuito de energia para as balizas . Eu também gostaria de poder desligar o sistema da estação de controle da colheitadeira.
  8. Obrigado desde já por toda e qualquer contribuição!

O design

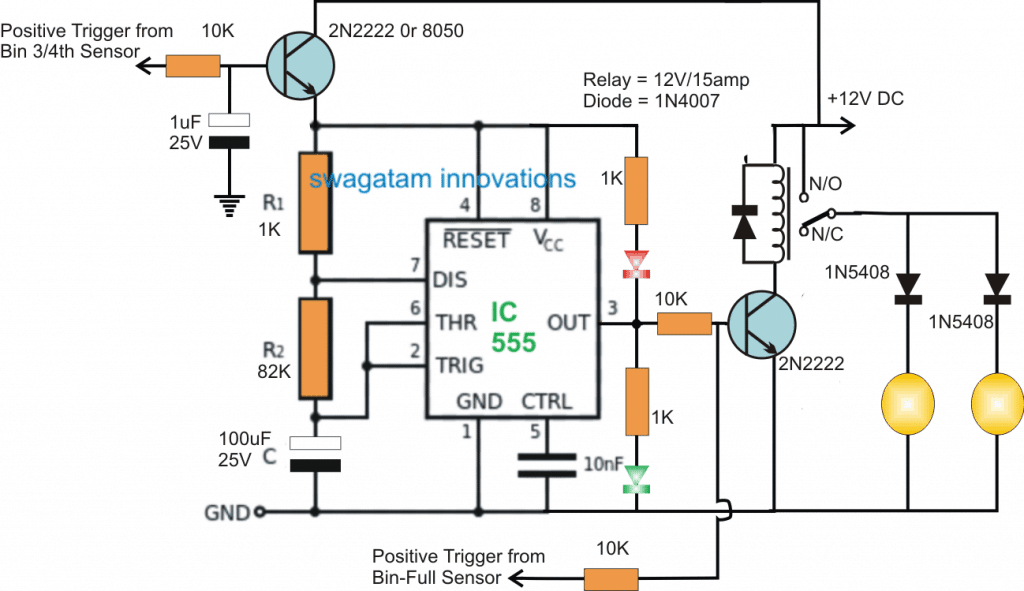

O indicador de nível de beacon proposto para tanques de grãos pode ser implementado de forma muito simples usando um circuito IC 555 em seu modo astável, conforme mostrado abaixo:

CIRCUITO INDICADOR DE NÍVEL DE FAROL PARA TANQUES DE GRÃOS DE COLHEITADEIRAS

O IC 555 é configurado em seu modo astável padrão (modo intermitente), onde os valores de R1, R2 e C determinam a taxa de intermitência do IC em seu pino 3.

Esses valores são calculados para produzir uma comutação ON/OFF razoavelmente precisa de 5 segundos no pino 3 do IC.

Como funciona

O pino nº 3 pode ser visto conectado a um estágio de driver de relé cujos contatos são configurados com as lâmpadas LED do farol indicador.

Quando a alimentação de +12V do lado do relé é ligada, o circuito é colocado em uma posição de espera e pronto para responder aos sinais dos sensores do compartimento.

Assim que o primeiro sinal é recebido do “sensor de tanque cheio de 3/4”, o astável é alimentado através do transistor 2N2222 relevante no canto superior esquerdo, e o circuito imediatamente começa a oscilar na taxa definida.

O relé segue os gatilhos ON/OFF do pino 3 do IC e inicia a ativação ON/OFF necessária de 5 segundos para as luzes giratórias anexadas, indicando que o nível de 3/4 do tanque cheio foi atingido.

O ON/OFF acima é mantido por um período de tempo até que o tanque graneleiro atinja seu nível total, quando o disparo subsequente do “sensor de nível total” causa uma ativação permanente do transistor de acionamento e do relé.

O relé agora fica travado e permite que ambas as lâmpadas indicadoras do farol estejam LIGADAS e girando, indicando a situação de “tanque cheio” para o usuário.
