Circuito simples de máquina de venda automática de café e chá

Aqui está uma idéia simples do circuito da máquina de venda automática de chá e café que permite ao cliente acessar a bebida pressionando um botão e inserindo uma moeda genuína de 5 rupias. A idéia foi solicitada pelo Sr. Ramesh.

Circuito Alvo e Exigência

Preciso do mecanismo de extração de água, como uma máquina de venda automática de café, se precisarmos de 100 ml de água, ela deve extrair 100 ml de água ou se precisar de 200 ml, ela deve extrair 200 ml de água, por favor me ajude nisso.

O desenho

De acordo com a solicitação anterior, uma simples máquina de extração de bebidas poderia ser construída usando o seguinte circuito:

Referindo-se ao diagrama, é um temporizador monoestável simples criado em torno do perene indispensável IC 555.

Pressionar o botão amarelo / azul ativa o IC no modo de contagem e simultaneamente ativa o relé.

O relé LIGA a válvula solenóide no controlador de líquido de 12V que se abre internamente e permite que a bebida passe por ela até que o período de contagem tenha decorrido, e o IC desliga o relé.

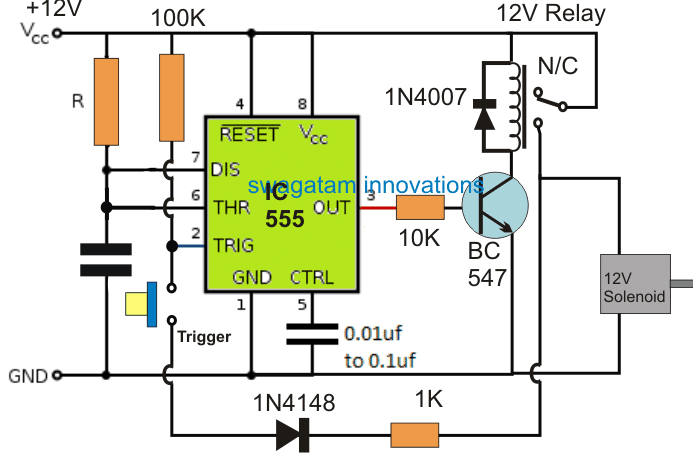

Diagrama de circuito

Circuito simples de máquina de venda automática de café e chá

O período de atraso desejado durante o qual o relé e o solenóide devem permanecer ligados pode ser calculado usando este software da calculadora IC 555.

O projeto acima trata apenas da operação do solenóide cronometrado em resposta ao pressionar de um botão; no entanto, para implementar o projeto com precisão como um circuito de máquina de venda automática de chá / café, ele precisa ser atualizado com uma opção de pagamento infalível, para que o cliente pode inserir uma moeda legítima de 5 rupias para acessar a bebida.

Fazendo uma máquina de venda automática de chá e café

Para atualizar o conceito acima em uma máquina de venda automática de chá ou café, a unidade deve preferencialmente incluir um mecanismo de aceitação de pagamento infalível.

Tentei implementar isso introduzindo um sistema que, esperançosamente, detectará a diferença entre uma moeda genuína de 5 rúpias e uma moeda falsa.

Embora seja impossível reconhecer e confirmar uma moeda de moeda por meios comuns, a técnica a seguir oferece algum grau de precisão e garante que uma moeda de metal duplicada não possa ser usada para acessar a bebida.

Detecção de peso da moeda

Tentei empregar procedimentos de detecção de peso e detecção de metais não ferrosos (material não magnético) para a moeda; o design pode ser aprendido com as seguintes explicações:

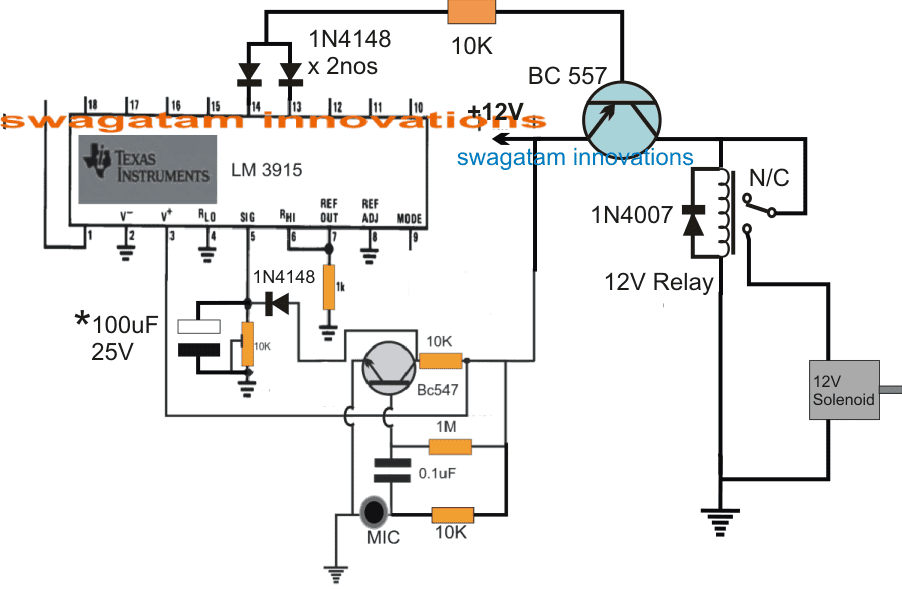

Máquina automática de café e chá com detector de moedas

O circuito acima pode ser usado para determinar aproximadamente o peso da moeda, permitindo que ela atinja um microfone de eletreto e depois medir o golpe ou força vibratória através de um circuito LM3915.

Uma moeda mais pesada deve criar picos de tensão mais altos a partir da saída MIC e vice-versa.

Felizmente, a diferença na intensidade dos picos de tensão criará níveis correspondentes de alterações de tensão nos pinos de saída do IC do pino 1 ao pino 10.

A predefinição de 10k no pino nº 5 é ajustada adequadamente para que uma moeda genuína gere um pico que possa atingir o pino nº 13/14. Esse nível permanecerá intacto enquanto o capacitor de 100uF estiver descarregado.

Como o transistor do controlador de relé BC557 está conectado ao pino nº 13/14 do IC, ele deve acionar imediatamente toda vez que uma moeda legítima for inserida e operar o relé e o solenóide.

A atuação do solenóide permite que a pessoa pegue a bebida na forma de chá ou café na xícara.

No caso de uma moeda falsa de imitação ser inserida, que pode ser mais leve ou mais pesada em massa, ela pode criar um pico de tensão que não é suficiente para atingir o pino 13/14 e só pode passar pelos pinos IC inferior ou exceda o pn13 / 14 IC e acione os pinos irrelevantes do IC superior.

Em ambos os casos, o transistor do controlador de relé não seria ativado, impedindo a tentativa falsa da moeda falsa

O capacitor de 100uF é selecionado arbitrariamente; isso precisa ser ajustado com um pouco de tentativa e erro para garantir que o relé ative por um período de tempo suficiente para encher o copo de bebida até a borda.

Moeda não ferrosa Detecção de material.

Uma moeda verdadeira de 5 rupias não deve ser nem ferrosa nem magnética.

A moeda pode ser testada quanto à sua condição não ferrosa pelo seguinte método:

1590375824 480 circuito simples de maquina de venda automatica de cafe e

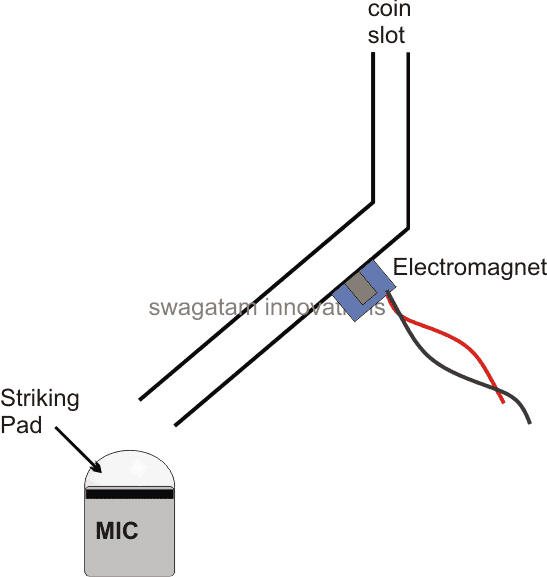

Na configuração acima, podemos ver como o MIC proposto deve ser organizado junto com um guia canalizado para permitir que a moeda deslize em direção ao destino a partir do slot de queda.

O canal ou tubo pelo qual a moeda deve passar pode ser visto conectado a um eletroímã forte do lado de fora do tubo.

Este eletroímã deve ser ligado continuamente durante todo o período de operação da máquina, para que, caso uma moeda falsificada (feita de ferro ou aço) seja inserida, ela fique presa no eletroímã e a bebida nunca esteja disponível para a pessoa que estiver tentando o roubo.

Se você tiver alguma dúvida ou dúvida sobre o circuito da máquina de venda automática de chá e café explicado acima, poderá se sentir obrigado a perguntar o mesmo através dos comentários.
